LOD en BIM: ¿Qué es y por qué es clave?

En el complejo universo de la arquitectura, ingeniería y construcción (AEC), la comunicación precisa es el cimiento sobre el cual se erigen los grandes proyectos. Con la llegada de la metodología BIM (Building Information Modeling), los modelos 3D se convirtieron en el centro neurálgico de la información, pero con ellos surgió un nuevo desafío: ¿cómo asegurarse de que todos los involucrados interpretan la información del modelo de la misma manera? La respuesta a este desafío tiene un nombre: LOD. Este acrónimo, que significa Nivel de Desarrollo (Level of Development), funciona como un lenguaje universal que define la fiabilidad y profundidad de la información contenida en un modelo BIM en cada una de sus fases, garantizando que arquitectos, ingenieros, constructores y propietarios trabajen en perfecta sintonía.

¿Qué es Exactamente el LOD en BIM?

El Nivel de Desarrollo (LOD) es una especificación estándar en la industria AEC que permite definir con claridad el grado de madurez y fiabilidad de los elementos dentro de un modelo BIM. No se trata simplemente de cuán "bonito" o detallado se ve un objeto, sino de cuánta confianza podemos depositar en su información (geométrica y no geométrica) para tomar decisiones críticas, realizar análisis, solicitar presupuestos o proceder a la fabricación. En esencia, el LOD establece las expectativas para todos los miembros del equipo, eliminando ambigüedades y la peligrosa suposición de que "un modelo terminado" significa lo mismo para todos. Funciona como una hoja de ruta que guía la evolución del modelo desde un concepto inicial hasta un gemelo digital listo para la operación y mantenimiento del edificio.

La Confusión Común: Nivel de Desarrollo vs. Nivel de Detalle

Es muy frecuente que los términos "Nivel de Desarrollo" y "Nivel de Detalle" se usen indistintamente, pero representan conceptos fundamentalmente diferentes. Entender esta diferencia es crucial para aplicar correctamente la metodología BIM. El Nivel de Detalle se refiere exclusivamente a la cantidad de información gráfica; es decir, qué tan complejo y visualmente rico es un elemento del modelo. Por otro lado, el Nivel de Desarrollo es un concepto más holístico que incluye el detalle gráfico, pero le suma la fiabilidad y la especificidad de la información adjunta. Un elemento puede tener un alto nivel de detalle visual pero un bajo nivel de desarrollo si su ubicación, tamaño o especificaciones aún no están confirmados. Podemos resumir la diferencia en la siguiente tabla:

En resumen, el Nivel de Detalle es el "input" que se le da al modelo, mientras que el Nivel de Desarrollo es el "output" fiable que se puede extraer de él.

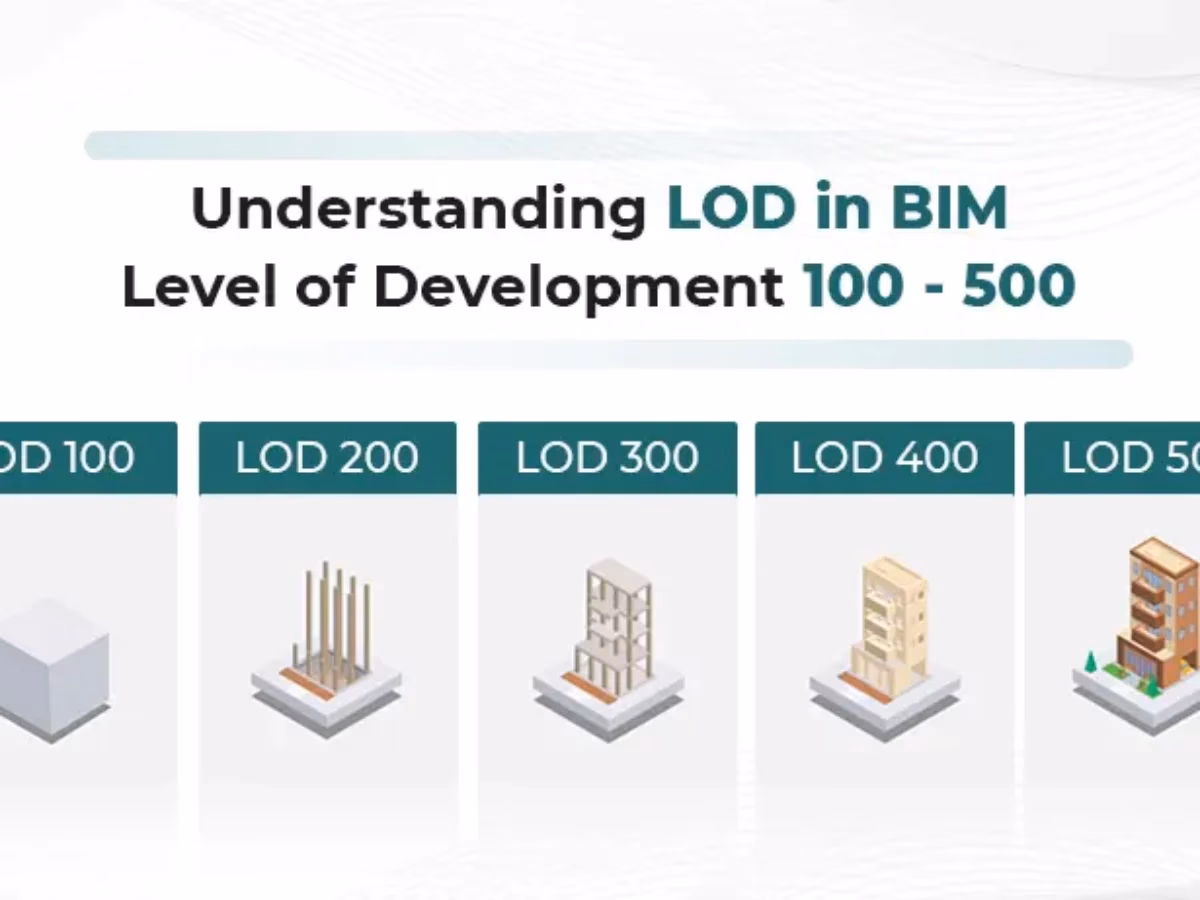

Los Niveles de Desarrollo (LOD) Desglosados

El estándar más aceptado, promovido por organizaciones como el BIMForum, clasifica el LOD en una escala numérica. Cada nivel representa una etapa de madurez de la información del modelo. A continuación, se desglosan los niveles principales:

• LOD 100 - Diseño Conceptual: En esta fase inicial, los elementos no tienen una representación geométrica precisa. Son masas conceptuales o símbolos que indican la existencia de un componente. Por ejemplo, un edificio puede ser representado como un simple volumen para estudios de área, orientación solar o costo por metro cuadrado. La información es aproximada y sirve para análisis de alto nivel.
• LOD 200 - Diseño Esquemático: Los elementos se modelan como objetos o sistemas genéricos con cantidades, tamaño, forma y ubicación aproximadas. Un muro en LOD 200 es un plano con un espesor genérico, y una viga es un prisma rectangular. Aún no se han definido fabricantes ni materiales específicos. Este nivel es útil para la coordinación básica entre disciplinas y la estimación de costos preliminar.
• LOD 300 - Desarrollo de Diseño: Aquí los elementos se modelan como sistemas específicos y precisos en cuanto a cantidad, tamaño, forma, ubicación y orientación. La información no gráfica (como el tipo de material o requerimientos de rendimiento) comienza a adjuntarse al modelo. Un modelo con elementos en LOD 300 es lo suficientemente detallado como para generar planos de construcción y documentación técnica.
• LOD 350 - Documentación para Construcción: Este es un nivel intermedio que detalla cómo los elementos interactúan con otros componentes cercanos. Incluye partes como soportes, conexiones y anclajes. Es fundamental para la coordinación 3D avanzada entre disciplinas (estructuras, arquitectura, instalaciones) para detectar y resolver conflictos antes de llegar a la obra.
• LOD 400 - Fabricación y Montaje: El elemento se modela con un nivel de detalle suficiente para su fabricación. Incluye información completa sobre el ensamblaje, detalles de fabricación, tolerancias y datos específicos del producto o fabricante. Por ejemplo, una viga de acero incluiría las perforaciones para pernos, placas de conexión y soldaduras exactas.
• LOD 500 - As-Built (Como se Construyó): Este nivel no necesariamente implica más detalle geométrico que el LOD 400. Su propósito es representar el proyecto tal y como ha sido construido y verificado en campo. Los elementos contienen información relevante para la operación y mantenimiento del activo, como el fabricante, la fecha de instalación, manuales de mantenimiento, garantías, etc. Es el fundamento del Gemelo Digital que se entrega al propietario para la gestión del ciclo de vida del edificio.

¿Por Qué es Tan Importante el LOD para un Proyecto?

Adoptar una especificación LOD clara desde el inicio de un proyecto trae consigo beneficios tangibles que impactan directamente en el tiempo, el costo y la calidad del resultado final.

1. Claridad y Comunicación Sin Ambigüedades: El LOD establece un lenguaje común. Cuando el Plan de Ejecución BIM (BEP) especifica que las instalaciones MEP deben entregarse en LOD 350 para la fase de coordinación, todos los involucrados saben exactamente qué nivel de detalle y fiabilidad se espera, eliminando malentendidos.
2. Colaboración Mejorada: Facilita que equipos multidisciplinarios trabajen sobre el mismo modelo de forma coherente. Un ingeniero estructural sabe que puede confiar en la geometría de las vigas en LOD 300 proporcionada por el arquitecto para realizar sus cálculos.
3. Reducción de Errores y Costos: Al definir las expectativas, se evita el retrabajo. Se previene tanto el modelado insuficiente (que causa problemas en obra) como el modelado excesivo (que consume tiempo y recursos innecesariamente en fases tempranas). La detección temprana de conflictos gracias a modelos con un LOD adecuado (como 350) ahorra enormes sumas de dinero.
4. Alcance del Proyecto Definido: El cliente y los contratistas tienen una comprensión precisa de lo que recibirán en cada entrega del modelo BIM. Esto es vital para la redacción de contratos y la validación de los hitos del proyecto.

El Futuro del LOD: Nivel de Necesidad de Información (LOIN)

La industria está en constante evolución, y con ella, los estándares. La norma internacional ISO 19650 ha introducido un concepto refinado llamado "Level of Information Need" (LOIN) o Nivel de Necesidad de Información. En lugar de adherirse a niveles numéricos fijos, LOIN adopta un enfoque más flexible y basado en el propósito. La pregunta central deja de ser "¿Qué LOD tiene este elemento?" para convertirse en "¿Para qué se necesita la información, quién la necesita y cuándo?". Este marco busca prevenir la entrega de información superflua, asegurando que solo se produzca y comparta la información estrictamente necesaria para un propósito específico, optimizando aún más los flujos de trabajo.

Preguntas Frecuentes (FAQ)

¿Qué significa LOD en español?

LOD significa "Level of Development", que se traduce como "Nivel de Desarrollo". Se refiere a la madurez y fiabilidad de la información de un elemento en un modelo BIM.

¿Todos los elementos de un modelo BIM deben tener el mismo LOD al mismo tiempo?

No. De hecho, es lo más común que un modelo contenga elementos con diferentes niveles de LOD simultáneamente. Por ejemplo, en la fase de diseño detallado, la estructura de acero puede estar en LOD 350 para coordinación, mientras que el mobiliario interior podría estar aún en LOD 200 como un simple placeholder.

¿Un LOD más alto siempre significa un modelo 3D más detallado gráficamente?

No necesariamente. El caso más claro es el LOD 500 (As-Built). Un modelo para gestión de instalaciones puede tener una geometría simplificada en comparación con un LOD 400 de fabricación para ser más ligero y manejable, pero estará enriquecido con una gran cantidad de datos no gráficos cruciales para la operación.

¿Quién define el LOD requerido en un proyecto?

El LOD requerido para cada elemento en cada fase del proyecto se define en el Plan de Ejecución BIM (BEP). Este es un documento clave que se acuerda entre todas las partes interesadas (cliente, diseñadores, constructores) al inicio del proyecto, generalmente liderado por el BIM Manager.

Conclusión

Lejos de ser un simple término técnico, el Nivel de Desarrollo (LOD) es un pilar fundamental de la metodología BIM. Es la herramienta que transforma un modelo 3D de una simple representación visual a una base de datos fiable y coordinada para la toma de decisiones. Comprender y aplicar correctamente las especificaciones LOD no solo mejora la eficiencia y reduce los errores, sino que eleva la calidad de la colaboración y sienta las bases para una gestión del ciclo de vida del activo verdaderamente inteligente. Para cualquier profesional del sector AEC que busque prosperar en la era digital, dominar el concepto de LOD ya no es una opción, es una necesidad.
