Alguna vez te has detenido en medio de una partida, maravillado por la forma en que la luz se filtra a través de las hojas de un árbol, el reflejo realista en un charco de agua después de la lluvia o la increíble profundidad de las sombras en una mazmorra oscura? Esos momentos de inmersión visual no son producto de la casualidad, sino el resultado de un proceso técnico y artístico increíblemente complejo. Hoy vamos a desvelar uno de los secretos mejor guardados de la industria: los render passes o pases de renderizado, la técnica fundamental que permite a los desarrolladores construir, capa por capa, los mundos que tanto amamos.
Imagina que un artista no pinta un cuadro de una sola vez. En lugar de eso, primero hace un boceto, luego aplica los colores base, después añade las sombras, continúa con las luces y los brillos, y finalmente los detalles finos. Cada uno de estos pasos es una capa que se superpone a la anterior. En el mundo del 3D, el proceso es muy similar. Un 'render pass' es, en esencia, una de esas capas. En lugar de generar la imagen final de golpe, el motor gráfico calcula y exporta por separado diferentes elementos de la escena: el color, las sombras, los reflejos, la iluminación, la profundidad, etc. El resultado es un conjunto de imágenes en blanco y negro o en color que, al combinarlas, forman la espectacular imagen final que ves en tu pantalla.
¿Qué es Exactamente un 'Render Pass'? Descomponiendo la Realidad Digital
Para entenderlo mejor, pensemos en la imagen de un personaje en un videojuego. La imagen final que vemos está compuesta por múltiples piezas de un rompecabezas visual. Un motor de renderizado, como el popular V-Ray utilizado tanto en cine como en desarrollo de videojuegos, puede dividir este trabajo en tareas específicas. El proceso de añadir estos pases o 'elementos de renderizado' se realiza en software de creación 3D como 3ds Max. Los artistas y programadores seleccionan de una lista qué elementos de la escena quieren aislar.
Por ejemplo, podrían generar:
- Un pase solo con el color base de la armadura del personaje (conocido como 'Diffuse' o 'Albedo').
- Otro pase que contenga únicamente las sombras que el personaje proyecta sobre el suelo.
- Un tercer pase que muestre solo los brillos metálicos de su espada ('Specular').
- Y un cuarto pase con los reflejos del entorno en su casco pulido ('Reflection').
Cada uno de estos pases es una imagen independiente. La verdadera magia ocurre en la fase de composición, donde todas estas capas se unen. Este método de trabajo por capas otorga a los desarrolladores un control absoluto sobre cada aspecto visual del juego, permitiéndoles ajustar cada detalle sin tener que volver a procesar (renderizar) la escena completa, un proceso que puede llevar horas o incluso días.
Los Ladrillos de la Imagen: Canales de Renderizado Esenciales
Existen decenas de pases de renderizado diferentes, cada uno con un propósito específico. Aunque la lista puede ser muy extensa dependiendo del motor gráfico, algunos de los más comunes y cruciales para la creación de gráficos en videojuegos son los siguientes. Hemos creado una tabla para que puedas entender mejor la función de cada uno.
| Pase de Renderizado (Canal) | Descripción Sencilla | Uso Práctico en Videojuegos |
|---|---|---|
| Diffuse Filter / Albedo | El color puro de los objetos, sin ninguna influencia de luces o sombras. Es la textura base. | Define el color de la ropa, la piel de los personajes, la pintura de un coche, la corteza de un árbol, etc. |
| GI (Global Illumination) | Calcula la luz que rebota en las superficies e ilumina otras áreas de la escena. | Crea una iluminación suave y realista en interiores, donde la luz del sol entra por una ventana e ilumina toda la habitación. |
| Reflection | Muestra únicamente los reflejos del entorno en las superficies de los objetos. | Esencial para crear materiales como el agua, los espejos, el cromo, los cristales y los metales pulidos. |
| Specular | Captura los brillos directos y concentrados de las fuentes de luz. | El destello del sol en un visor, el brillo en los ojos de un personaje, el reflejo nítido de una bombilla en el suelo. |
| Shadows | Contiene solo la información de las sombras, generalmente como una máscara en blanco y negro. | Aporta profundidad y volumen a la escena, haciendo que los objetos se sientan anclados al mundo. |
| Ambient Occlusion (AO) | Genera sombras de contacto suaves en las esquinas, grietas y áreas donde los objetos están muy juntos. | Añade un nivel increíble de fotorrealismo, haciendo que el césped se vea más denso o que una armadura parezca más compleja. |
| Z-Depth | Es un mapa de profundidad de la escena. Los objetos cercanos son de un color (ej. blanco) y los lejanos de otro (ej. negro). | Se usa para crear efectos de niebla, desenfoque de fondo (profundidad de campo) o para que el humo interactúe con el entorno. |
El Arte de la Postproducción: Uniendo las Piezas del Puzle

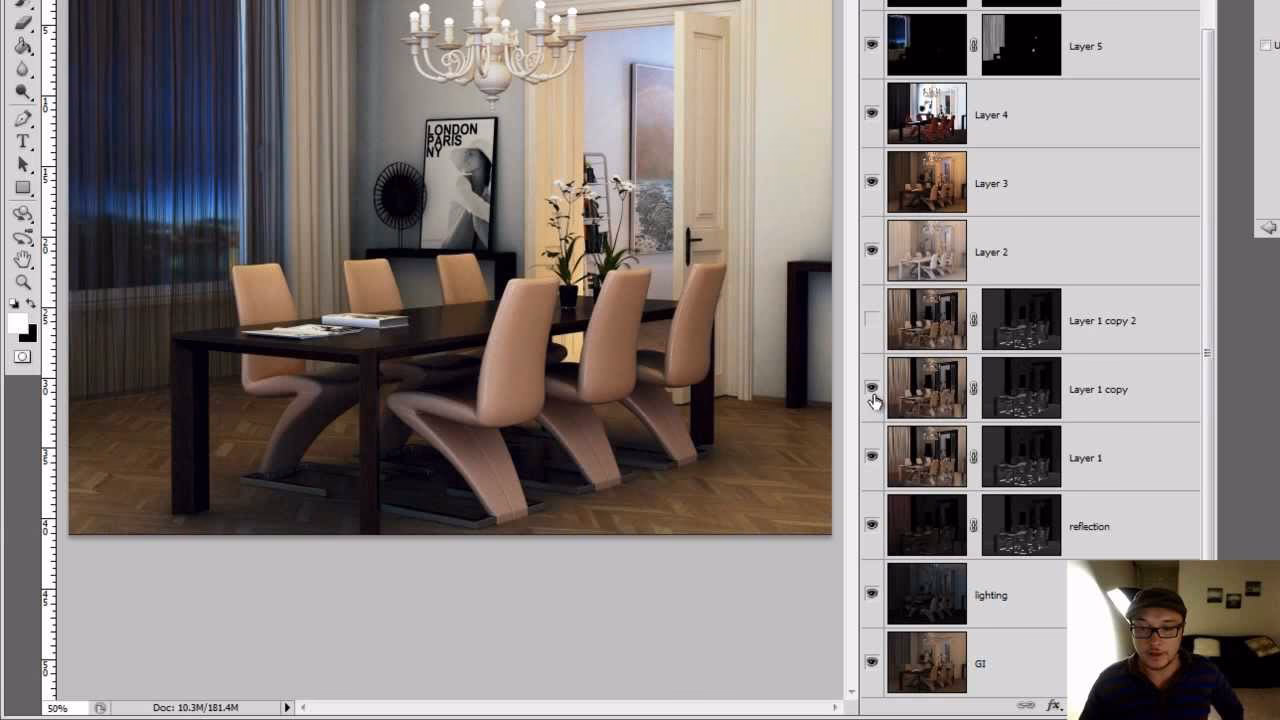

Una vez que el motor ha generado todos estos pases, el trabajo no ha terminado. De hecho, aquí es donde comienza la verdadera dirección de arte. Los artistas de iluminación y composición toman todas estas capas y las combinan en un software especializado. Este proceso, conocido como postproducción, les permite ajustar cada elemento de forma individual.
¿Las sombras son demasiado oscuras? Pueden aclararlas sin afectar al resto de la imagen. ¿Quieren que los reflejos metálicos brillen más intensamente durante una cinemática? Pueden aumentar la intensidad de la capa 'Specular' y 'Reflection'. ¿Necesitan añadir un efecto de neblina que se hace más densa con la distancia? Utilizan el pase 'Z-Depth' como una máscara para controlar la densidad de la niebla. Esta flexibilidad es la clave para lograr un estilo visual único y para optimizar el rendimiento del juego, ajustando la calidad de ciertos efectos para que se ejecute de manera fluida en diferentes plataformas, desde un PC de alta gama hasta una consola.
Preguntas Frecuentes (FAQ)
¿Todos los juegos modernos usan render passes?
Sí, prácticamente todos los juegos en 3D utilizan una pipeline de renderizado basada en pases o una técnica similar conocida como 'deferred rendering' (renderizado diferido), que funciona bajo principios parecidos. La complejidad y el número de pases pueden variar enormemente entre un juego indie y una superproducción AAA, pero el concepto fundamental de descomponer la imagen en sus componentes básicos es un estándar en la industria.
¿Esto es lo mismo que el Ray Tracing (Trazado de Rayos)?
No exactamente, pero están íntimamente relacionados. El Ray Tracing es una técnica de renderizado muy avanzada que simula el comportamiento físico de la luz para crear reflejos, sombras e iluminación increíblemente realistas. Los resultados de estos cálculos de Ray Tracing (por ejemplo, un reflejo perfecto en un espejo o una sombra suave y precisa) se exportan a menudo a sus propios render passes. De esta forma, el Ray Tracing genera los datos (la capa del reflejo, la capa de la sombra) y los pases permiten a los artistas controlar y componer esos datos en la imagen final.
¿Puedo ver estos pases por separado mientras juego?
Normalmente no. Como jugador, solo ves el producto final, la imagen compuesta y pulida. Sin embargo, a veces los desarrolladores incluyen pistas de este proceso en los modos de foto avanzados, donde te permiten ajustar elementos como la oclusión ambiental, el bloom (destellos) o la profundidad de campo, que en el fondo son manipulaciones de estos pases subyacentes. Además, en vídeos 'making of' o conferencias para desarrolladores, es muy común que muestren estas capas separadas para explicar cómo lograron un efecto visual concreto.
En conclusión, la próxima vez que te quedes asombrado por un paisaje virtual, recuerda que no estás viendo una simple imagen, sino un complejo tapiz tejido con docenas de capas invisibles. Los render passes son el lenguaje secreto que permite a los artistas y técnicos traducir su visión en la impresionante realidad digital que nos mantiene pegados a la pantalla, demostrando que detrás de cada gran videojuego hay una fusión perfecta de arte y tecnología.
