DSP: El Corazón del Procesamiento de Señales

En el vasto universo de la electrónica y la computación, existen componentes que, aunque invisibles para el usuario final, son absolutamente fundamentales para el funcionamiento de la tecnología que usamos a diario. Uno de estos héroes anónimos es el Procesador Digital de Señales, o DSP por sus siglas en inglés (Digital Signal Processor). Este chip especializado es el cerebro detrás de la manipulación de señales del mundo real, como el sonido, la luz o las ondas de radio, una vez que han sido convertidas al dominio digital. Desde la llamada que haces con tu móvil hasta el sistema de cancelación de ruido de tus auriculares, el DSP está trabajando a velocidades vertiginosas para procesar, filtrar y mejorar la información, haciendo posible la comunicación y el entretenimiento modernos.

Un Viaje en el Tiempo: La Evolución del DSP

La historia del DSP no es un relato de un único invento, sino una evolución impulsada por la necesidad de procesar señales de manera más rápida y eficiente. Los primeros intentos en la década de 1970 sentaron las bases, aunque con un éxito comercial limitado. En 1978, Intel lanzó el 2920, un "procesador de señales analógicas" que integraba conversores y un procesador, pero carecía de un componente crucial: un multiplicador de hardware, lo que limitó su rendimiento y adopción. Poco después, en 1979, AMI presentó el S2811, diseñado como un periférico, que tampoco logró capturar el mercado.

El verdadero punto de inflexión llegó ese mismo año, cuando Bell Labs presentó el primer chip DSP funcional, el Mac 4 Microprocessor. Sin embargo, fueron las presentaciones en la conferencia ISSCC de 1980 las que marcaron el comienzo de la era comercial del DSP. Allí, NEC desveló su µPD7720 y AT&T su DSP-1. Inspirados en las necesidades de la industria de las telecomunicaciones, estos chips fueron los primeros DSP completos. NEC se adelantó y comenzó la producción en masa, convirtiéndose en el pionero de la industria.

No obstante, el DSP que realmente catapultó la tecnología a la fama fue el TMS32010 de Texas Instruments (TI). Su éxito fue tan rotundo que estableció a TI como el líder indiscutible del mercado, una posición que ha mantenido durante décadas con familias de procesadores cada vez más potentes y versátiles, como el TMS320C4X, diseñado para trabajar en paralelo y escalar en potencia. Curiosamente, la mayoría de estos procesadores se basan en una filosofía CISC (Complex Instruction Set Computing), aunque también existen variantes RISC (Reduced Instruction Set Computing) para aplicaciones muy específicas como la telefonía móvil, donde la eficiencia energética es clave.

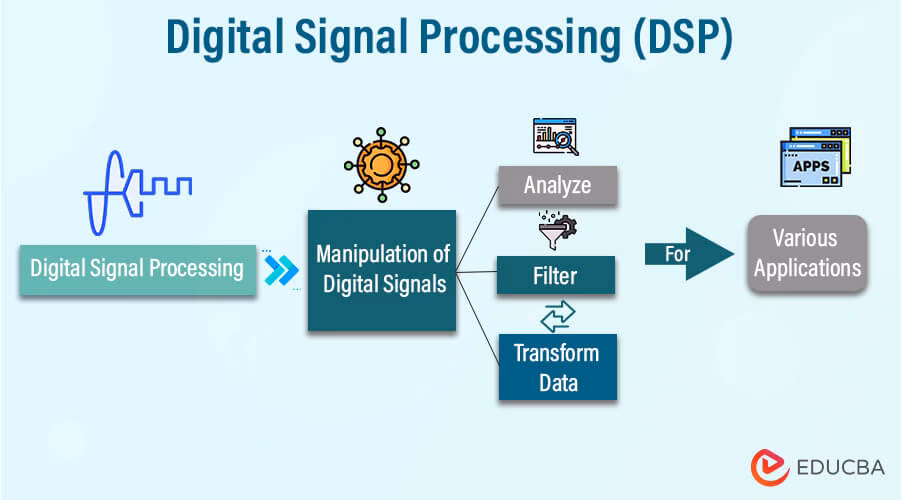

¿Cómo Funciona Exactamente un DSP?: El Proceso Desmitificado

Para entender el funcionamiento de un DSP, primero debemos aceptar una premisa: el DSP vive en un mundo de números. No entiende de ondas sonoras ni de imágenes, solo de secuencias de valores digitales. Por ello, su trabajo siempre está enmarcado por dos procesos fundamentales: la conversión de analógico a digital (a la entrada) y de digital a analógico (a la salida).

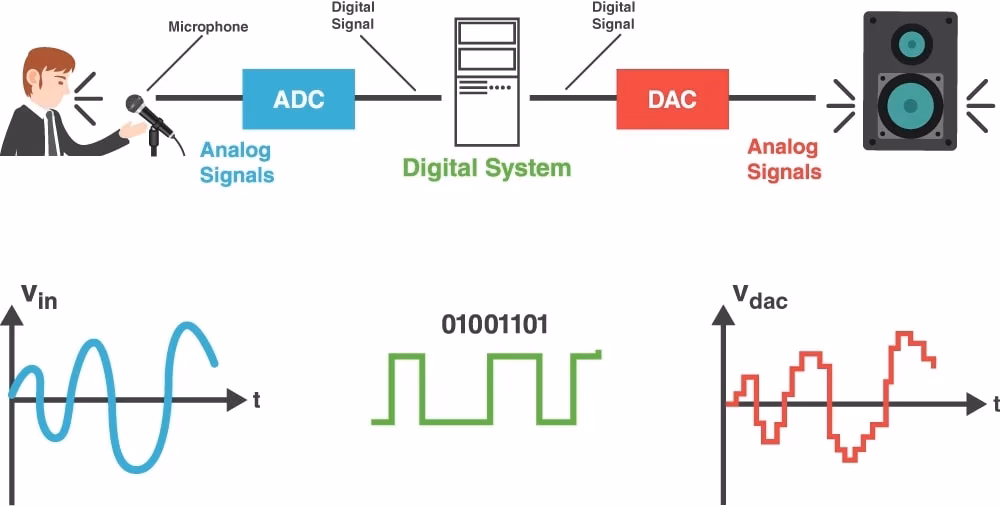

Imaginemos el proceso completo usando como ejemplo un filtro de audio en tiempo real:

1. Captura y Acondicionamiento: Una señal del mundo real, como la voz captada por un micrófono (que es analógica), entra en el sistema. Antes de nada, pasa por un filtro antialiasing para eliminar frecuencias que podrían causar distorsiones durante el muestreo.
2. Conversión Analógico-Digital (ADC): Un chip conversor mide (muestrea) la señal analógica miles de veces por segundo y convierte cada medición en un valor numérico. El resultado es un flujo constante de números que representan digitalmente la señal original.
3. Procesamiento en el DSP: Aquí es donde ocurre la magia. El DSP recibe este flujo de números. Su arquitectura está optimizada para realizar operaciones matemáticas complejas, como multiplicaciones y sumas, a una velocidad increíblemente alta. Siguiendo nuestro ejemplo, el DSP aplicaría un algoritmo de filtrado, modificando los números para, por ejemplo, eliminar un ruido de fondo o ecualizar el sonido. Todo esto debe ocurrir en tiempo real, es decir, el DSP debe procesar los datos a medida que llegan, sin generar un retraso perceptible.
4. Conversión Digital-Analógica (DAC): Una vez que el DSP ha modificado el flujo de números, se lo envía a un conversor digital-analógico. Este chip realiza el proceso inverso: transforma la secuencia de números de nuevo en una señal eléctrica analógica.
5. Salida: La señal analógica resultante, ya filtrada y mejorada, se envía a un altavoz o a unos auriculares para que podamos escucharla.

La Arquitectura Harvard: El Secreto de su Velocidad

La razón por la que un DSP es tan eficiente en estas tareas reside en su diseño interno, que se diferencia radicalmente de un microprocesador convencional (CPU). La mayoría de las CPUs utilizan la arquitectura Von Neumann, donde tanto las instrucciones del programa como los datos que se van a procesar se almacenan en la misma memoria y se accede a ellos a través del mismo bus. Esto crea un cuello de botella, ya que el procesador no puede leer una instrucción y un dato al mismo tiempo.

Los DSP, en cambio, utilizan la Arquitectura Harvard. En este diseño, la memoria de programas y la memoria de datos están físicamente separadas, cada una con sus propios buses de direcciones y datos. Esta separación es la clave de su rendimiento. Permite al DSP realizar dos accesos a memoria simultáneamente en un solo ciclo de reloj: puede buscar la siguiente instrucción del programa mientras, al mismo tiempo, lee o escribe los datos que necesita para la instrucción actual. Esta capacidad de paralelismo es fundamental para las operaciones de procesamiento de señales, que son inherentemente repetitivas.

Tabla Comparativa de Arquitecturas

Anatomía de un DSP: Sus Componentes Clave

Más allá de la arquitectura Harvard, un DSP contiene unidades de hardware especializadas que lo hacen único:

• Unidad MAC (Multiply-Accumulate): Este es el verdadero motor de un DSP. La mayoría de los algoritmos de procesamiento de señales se basan en una operación repetitiva: multiplicar dos números y sumar el resultado a un total acumulado. Un DSP tiene una unidad de hardware dedicada para realizar esta operación combinada en un solo ciclo de reloj, algo que a una CPU convencional le llevaría varios ciclos.
• Unidad Aritmético-Lógica (ALU): Realiza las operaciones lógicas y aritméticas estándar, al igual que una CPU.
• Generador de Direcciones: Optimizado para acceder a datos en patrones complejos, como en tablas o búferes circulares, algo muy común en algoritmos de filtrado.
• Periféricos Integrados: Muchos DSPs incluyen en el mismo chip periféricos como puertos serie, temporizadores, controladores de acceso directo a memoria (DMA), módulos de modulación por ancho de pulso (PWM) y bucles de enganche de fase (PLL) para simplificar el diseño de sistemas embebidos.

Programando un DSP: Del Código Máquina al Alto Nivel

La programación de un DSP puede abordarse desde diferentes niveles de abstracción. Tradicionalmente, para obtener el máximo rendimiento, los ingenieros programaban directamente en lenguaje ensamblador, aprovechando al máximo cada ciclo de reloj y cada característica del hardware. Sin embargo, esto es un proceso lento y complejo.

Hoy en día, el lenguaje C es el estándar de facto para la programación de DSPs. Los compiladores de C para DSP están altamente optimizados para traducir el código de alto nivel en instrucciones de máquina eficientes. Para acelerar aún más el desarrollo, existen herramientas de software como MATLAB y LabVIEW. Estas plataformas permiten a los ingenieros diseñar y simular algoritmos utilizando interfaces gráficas o lenguajes de script de muy alto nivel. Una vez que el algoritmo funciona correctamente en la simulación, estas herramientas pueden generar automáticamente el código C o ensamblador para un DSP específico, reduciendo drásticamente el tiempo de desarrollo.

A continuación se muestra un ejemplo simple de un filtro digital, escrito en un script compatible con Matlab, que ilustra las operaciones básicas que un DSP realizaría:

// Coeficientes del filtro (pre-calculados) num = [b0, b1, b2, ...]; den = [a0, a1, a2, ...]; // Memoria interna del filtro (retrasos) w = [0, 0, 0, 0, 0]; // Bucle que procesa cada muestra de entrada for i=1:length(entrada) // Cálculo basado en sumas, restas y multiplicaciones w(5) = entrada(i) - den(2)*w(4) - den(3)*w(3) - den(4)*w(2) - den(5)*w(1); y(i) = num(1)*w(5) + num(2)*w(4) + num(3)*w(3) + num(4)*w(2); // Actualización de la memoria para la siguiente muestra w(1)=w(2); w(2)=w(3); w(3)=w(4); w(4)=w(5); end;

Este código, aunque simple, encapsula la esencia del trabajo de un DSP: un bucle que se repite para cada muestra de entrada, realizando operaciones de multiplicación y suma con valores almacenados en memoria.

El Mundo Impulsado por DSP: Aplicaciones Infinitas

La precisión y la consistencia del procesamiento digital, junto con la velocidad de los DSPs, han abierto la puerta a un número casi ilimitado de aplicaciones que han transformado nuestra sociedad:

• Comunicaciones: Desde la cancelación de eco en líneas telefónicas hasta la modulación y demodulación de señales en módems 5G y Wi-Fi, los DSP son la base de las comunicaciones modernas.
• Audio y Entretenimiento: Son responsables de la compresión de audio en formatos como MP3 y AAC, los efectos en guitarras eléctricas y sintetizadores, y la cancelación activa de ruido en auriculares.
• Imagen y Vídeo: Las cámaras digitales los usan para procesar los datos del sensor, aplicar filtros y comprimir imágenes (JPEG) y vídeo (MPEG, H.264). En medicina, mejoran la claridad de imágenes de resonancias magnéticas y ultrasonidos.
• Automoción y Control: Controlan el funcionamiento de motores eléctricos, sistemas de frenado ABS, radares de proximidad y sistemas de audio en vehículos.
• Ciencia e Industria: Se utilizan para analizar datos sísmicos en la búsqueda de petróleo, procesar señales de radiotelescopios y en sistemas de control industrial de alta precisión.

Preguntas Frecuentes (FAQ)

¿Cuál es la principal diferencia entre un DSP y un microprocesador común (CPU)?

La diferencia fundamental radica en su especialización. Una CPU es un procesador de propósito general, diseñado para ser flexible y ejecutar una gran variedad de tareas, como correr un sistema operativo y múltiples aplicaciones. Un DSP, en cambio, es un procesador de propósito específico, optimizado para realizar un número limitado de operaciones matemáticas (principalmente multiplicaciones y sumas) de forma extremadamente rápida y repetitiva. Su Arquitectura Harvard y sus unidades MAC (Multiply-Accumulate) dedicadas le dan una ventaja de rendimiento masiva para tareas de procesamiento de señales.

¿Por qué un DSP es mejor para el audio que una CPU normal?

Por su determinismo. En aplicaciones de audio en tiempo real, es crucial que el procesamiento se complete en un intervalo de tiempo fijo y predecible. Un DSP garantiza esta operación determinista, evitando retrasos, clics o interrupciones en el sonido. Una CPU, al estar gestionando un sistema operativo complejo con múltiples procesos e interrupciones, no puede ofrecer la misma garantía de tiempo de respuesta constante, lo que podría resultar en una calidad de audio deficiente.

¿Siguen siendo relevantes los DSPs en la era de las GPUs y FPGAs?

Absolutamente. Si bien las GPUs (Unidades de Procesamiento Gráfico) son increíblemente potentes para el procesamiento masivo en paralelo y las FPGAs (Field-Programmable Gate Arrays) ofrecen una personalización de hardware total, los DSPs ocupan un nicho vital. Ofrecen un equilibrio excepcional entre alto rendimiento, bajo consumo de energía, bajo coste y operación determinista. Esto los hace la opción ideal para una gran cantidad de sistemas embebidos, desde dispositivos móviles hasta equipos industriales, donde el coste y el consumo son factores críticos.
