En el fascinante mundo del ensamblaje de PCs, constantemente surgen componentes que nos permiten llevar la personalización y el rendimiento a un nuevo nivel. Uno de estos héroes anónimos es el cable riser PCIe. Si alguna vez has visto una PC gaming con la tarjeta gráfica montada en vertical, luciendo su diseño a través de un panel de cristal templado, o te has preguntado cómo es posible instalar una GPU de gama alta en una caja diminuta, la respuesta casi siempre involucra a este versátil componente. No es simplemente un cable de extensión; es una herramienta que desbloquea nuevas posibilidades de diseño, flujo de aire y funcionalidad. En este artículo, profundizaremos en todo lo que necesitas saber sobre los cables riser PCIe, desde su función básica hasta los detalles técnicos que marcan la diferencia entre una construcción estable y un dolor de cabeza constante.
¿Qué es Exactamente un Cable Riser PCIe?
En su forma más simple, un cable riser PCI Express (PCIe) es un extensor para la ranura PCIe de tu placa base. Imagínalo como un alargador, pero en lugar de llevar corriente eléctrica para una lámpara, transporta los datos de alta velocidad entre tu tarjeta gráfica (u otra tarjeta de expansión) y la placa base. Está compuesto por tres partes principales: un conector macho que se inserta en la ranura PCIe de la placa base, un conector hembra donde se instala la tarjeta gráfica, y un cable plano y flexible que los une.
Esta flexibilidad es la clave de su utilidad. Permite reubicar una tarjeta PCIe lejos de su posición original, rompiendo las limitaciones físicas de la arquitectura de la placa base. Si bien su uso más común es con tarjetas gráficas, teóricamente pueden usarse con cualquier tarjeta de expansión PCIe.
Diferencia entre Cable Riser y Tarjeta Riser
Es importante distinguir entre un "cable riser" y una "tarjeta riser". Aunque a menudo se usan indistintamente, tienen diferencias clave:
- Cable Riser: Es flexible y está diseñado para permitir una colocación versátil de la tarjeta. Es el más común en PCs de consumo para montaje vertical y sistemas de factor de forma pequeño (SFF).

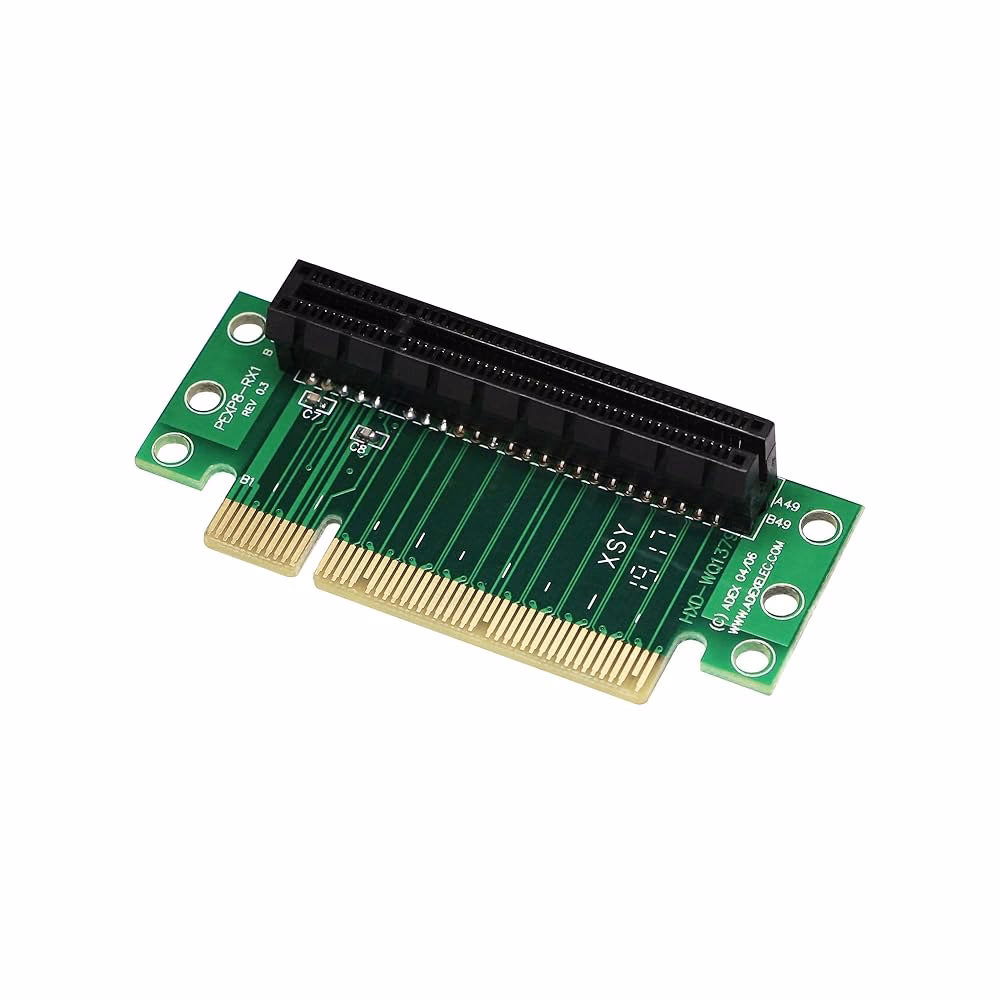

- Tarjeta Riser: Es un adaptador rígido, generalmente en forma de L, que cambia el ángulo de la ranura PCIe, comúnmente en 90 grados. Su uso es más frecuente en servidores y chasis industriales donde el espacio es extremadamente limitado y se necesita una solución robusta y fija para instalar tarjetas de expansión de forma horizontal.
Usos Principales de los Cables Riser: Más Allá de la Extensión
La capacidad de reubicar la GPU abre un abanico de posibilidades que han revolucionado el diseño de PCs modernas. Estos son sus usos más populares:
Montaje Vertical de GPU para una Estética Superior

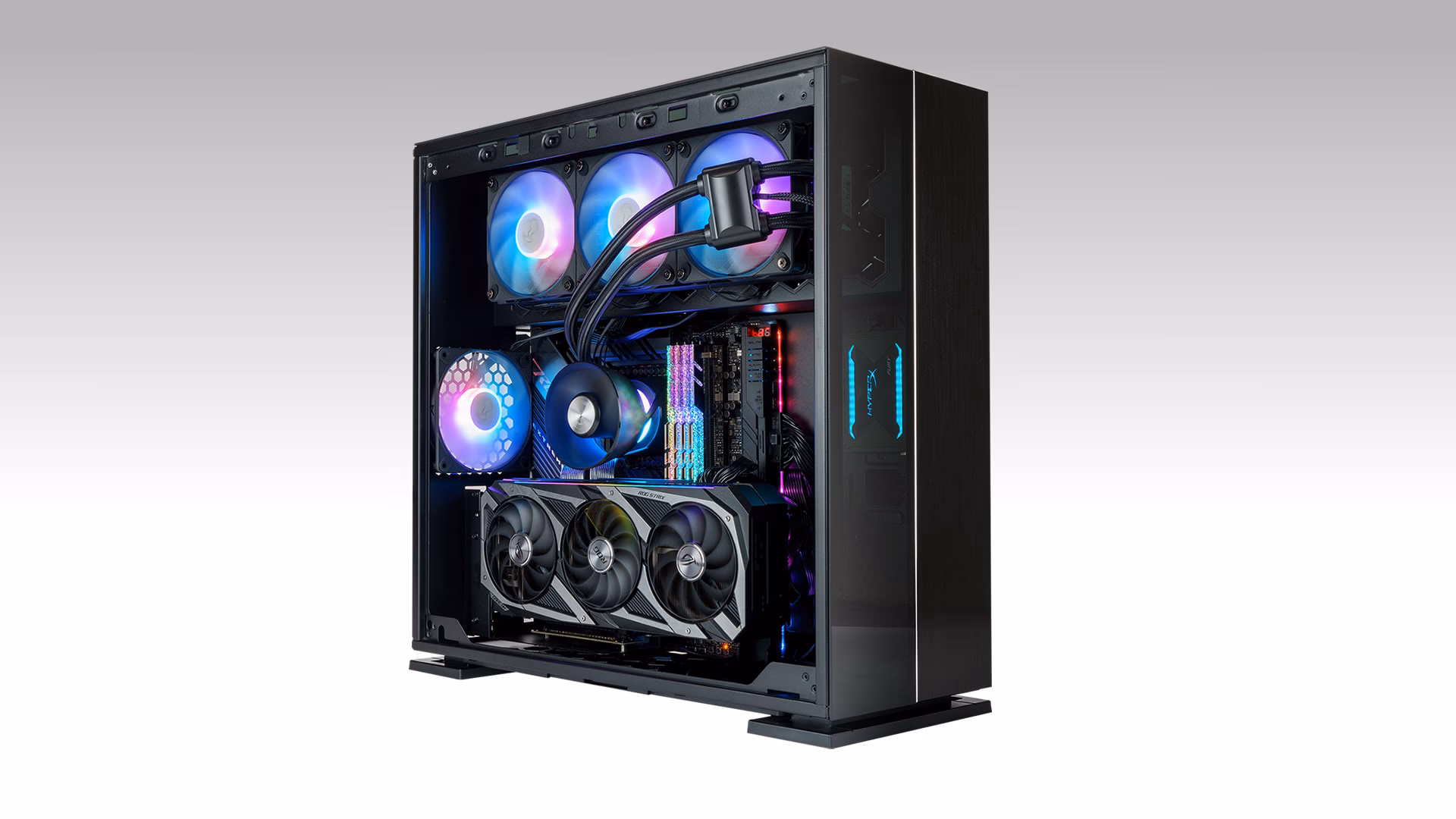

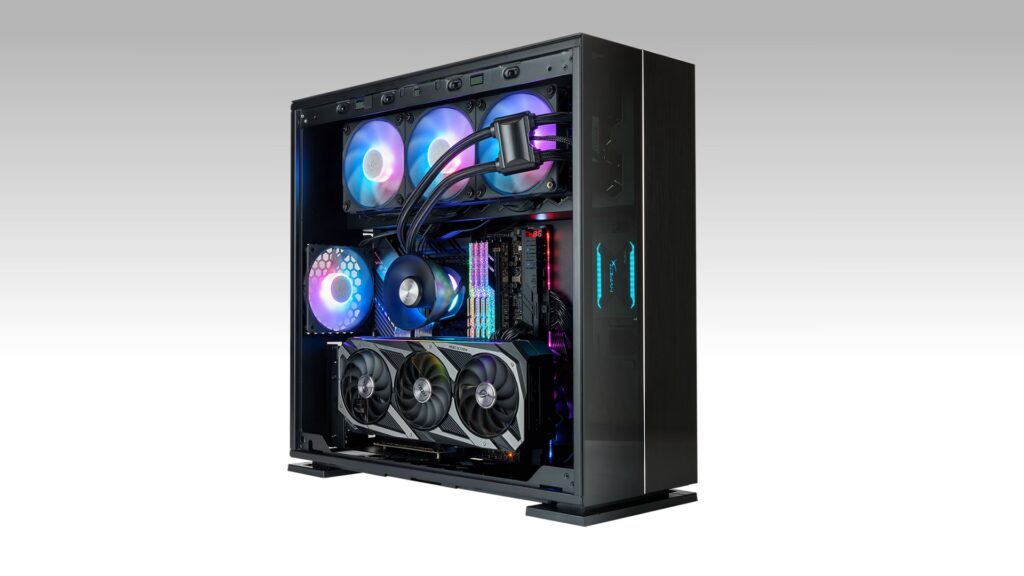

Este es, sin duda, el uso más popular entre los entusiastas del gaming. Las tarjetas gráficas modernas son obras de ingeniería con diseños impresionantes, disipadores elaborados e iluminación RGB. Sin embargo, en una instalación tradicional, todo ese esplendor visual queda oculto, apuntando hacia abajo. Un cable riser permite montar la GPU en vertical, de cara al panel lateral de la caja, convirtiéndola en la pieza central de la construcción. Cajas como la serie ROG Strix Helios están diseñadas específicamente para facilitar este tipo de montaje, y cables riser premium garantizan que la estética no comprometa el rendimiento.
Sistemas de Factor de Forma Pequeño (SFF)

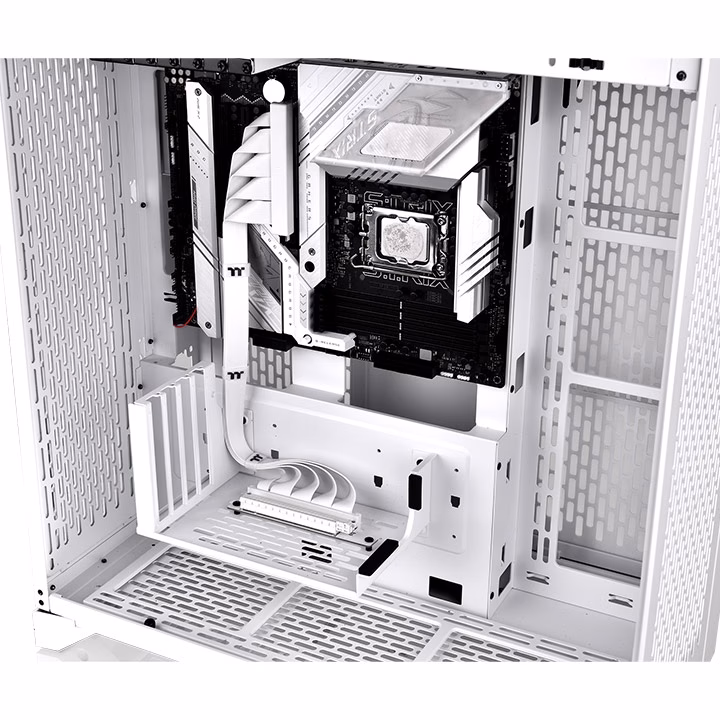

Construir un PC potente en una caja diminuta es un desafío de ingeniería. El espacio es el bien más preciado, y la disposición tradicional de los componentes a menudo es imposible. Aquí es donde los cables riser se vuelven indispensables. Permiten colocar la tarjeta gráfica en compartimentos separados, a menudo paralela o detrás de la placa base. Cajas como la Fractal Design Ridge dependen por completo de un cable riser para poder albergar una tarjeta gráfica de tamaño completo en su chasis delgado. Sin esta tecnología, los PC SFF potentes simplemente no existirían como los conocemos hoy.
Rigs de Minería de Criptomonedas
Aunque el panorama ha cambiado, la minería con GPU popularizó masivamente un tipo específico de riser. Para maximizar la rentabilidad, los mineros necesitan conectar múltiples GPUs a una sola placa base. Sin embargo, las placas base tienen un número limitado de ranuras PCIe x16 y, además, no hay espacio físico para instalar 6 u 8 tarjetas una al lado de la otra. La solución es usar risers que adaptan las ranuras PCIe x1 (que son mucho más abundantes) para conectar una tarjeta x16. Estos risers elevan las tarjetas fuera de la placa base y las colocan en un marco abierto, permitiendo una refrigeración adecuada y maximizando la densidad de GPUs por sistema.
Tipos de Risers PCIe: No Todos Sirven para lo Mismo
Es crucial entender que existen diferentes tipos de risers, y elegir el incorrecto puede tener consecuencias nefastas para el rendimiento y la estabilidad.
Tabla Comparativa de Risers PCIe
| Tipo de Riser | Uso Principal | Ancho de Banda | Consideraciones Clave |
|---|---|---|---|
| Riser x16 (Gaming/SFF) | Montaje vertical, SFF | Completo (x16) | Calidad de construcción, blindaje EMI, generación PCIe (3.0, 4.0, 5.0) |
| Riser x1 a x16 (Minería) | Minería | Limitado (x1) | Calidad de los conectores de alimentación (evitar SATA), estabilidad |
| Adaptador 4 en 1 | Minería a gran escala | Divide un slot en 4 conexiones x1 | Limitado por los carriles PCIe de la placa base, compatibilidad |
La Importancia de la Generación: PCIe 3.0 vs. 4.0 vs. 5.0
Las generaciones de PCI Express definen la velocidad de transferencia de datos. Cada nueva generación duplica aproximadamente el ancho de banda de la anterior. Es absolutamente vital que tu cable riser sea compatible con la generación de tu GPU y tu placa base.
- Si tienes una GPU PCIe 4.0 y una placa base PCIe 4.0: Necesitas un cable riser PCIe 4.0. Usar uno 3.0 te obligará a configurar la ranura en el BIOS para que funcione a velocidades 3.0, perdiendo la mitad de tu ancho de banda potencial. Esto puede causar cuello de botella en los juegos más exigentes.
- Si tienes una GPU PCIe 5.0: La necesidad de un cable 5.0 es aún más crítica. Estos cables son más caros y difíciles de fabricar debido a los estrictos requisitos de integridad de la señal.
Factores a Considerar Antes de Comprar un Cable Riser
Invertir en un buen cable riser es tan importante como elegir una buena fuente de alimentación. Un mal cable puede ser la causa de problemas muy difíciles de diagnosticar.
- Calidad y Blindaje EMI: El PCI Express es una interfaz de datos de alta frecuencia. Los cables riser de baja calidad no tienen el blindaje adecuado contra la interferencia electromagnética (EMI), lo que puede corromper la señal y causar artefactos visuales, caídas de FPS, pantallazos azules o que la GPU ni siquiera sea detectada. Busca cables que especifiquen tener un buen blindaje EMI.
- Longitud y Flexibilidad: Mide la distancia que necesitas cubrir. Un cable demasiado corto será inútil, y uno demasiado largo puede ser difícil de manejar y, en teoría, podría degradar la señal ligeramente. La flexibilidad también es clave, especialmente en cajas SFF donde necesitarás hacer curvas cerradas.
- Conectores de Calidad: Los puntos de conexión son los más vulnerables. Productos como los de ROG Strix a menudo incluyen refuerzos metálicos (como su "SafeSlot") para asegurar una conexión física robusta y estable, evitando que la GPU se suelte o tenga mal contacto.
Riesgos y Solución de Problemas Comunes
A pesar de sus ventajas, los cables riser introducen un punto de fallo adicional en tu sistema. Es importante ser consciente de los riesgos.
Pérdida de Rendimiento e Inestabilidad
El síntoma más común de un riser de mala calidad o incompatible es la inestabilidad. Si después de instalar uno experimentas cuelgues, reinicios o un rendimiento inferior al esperado, el riser es el principal sospechoso. Para diagnosticar:
- Paso 1: Apaga el PC y conecta la GPU directamente a la placa base. Si los problemas desaparecen, el culpable es el cable.
- Paso 2: Asegúrate de que el cable esté bien asentado en ambos extremos. Una conexión floja es una causa común de fallos.
- Paso 3: Entra en la BIOS/UEFI de tu placa base y busca la configuración de la ranura PCIe. Si tienes un cable 3.0 con una tarjeta 4.0, fuerza manualmente la ranura a funcionar en modo "PCIe Gen 3". Esto reducirá el rendimiento pero puede restaurar la estabilidad.
Riesgos de Seguridad: ¡Cuidado con la Alimentación!
Este punto es especialmente crítico en los risers de minería. Muchos kits baratos incluyen adaptadores de alimentación SATA a 6-pin PCIe. NUNCA USES ESTOS ADAPTADORES. El conector SATA está diseñado para suministrar un máximo de 54 vatios, mientras que una ranura PCIe puede demandar hasta 75 vatios, y un conector de 6 pines también está diseñado para 75 vatios. Sobrecargar un conector SATA es una receta para el desastre y un riesgo real de incendio. Siempre alimenta los risers de minería directamente desde la fuente de alimentación con conectores Molex o PCIe de 6 pines.
Preguntas Frecuentes (FAQ)
¿Un cable riser PCIe reduce el rendimiento de mi GPU?
Un cable riser de alta calidad, de la longitud adecuada y de la generación PCIe correcta no debería tener un impacto perceptible en el rendimiento en la gran mayoría de aplicaciones y juegos. Sin embargo, un cable de baja calidad, demasiado largo o de una generación inferior sí puede causar una pérdida de rendimiento significativa.
¿Necesito un cable riser PCIe 4.0 para una GPU 4.0?
Sí, para aprovechar todo el potencial de tu tarjeta gráfica y placa base PCIe 4.0, es imprescindible usar un cable riser certificado para 4.0. Usar uno 3.0 te limitará a velocidades de Gen 3.
¿Son seguros los cables riser?
Los cables de marcas reputadas diseñados para gaming y SFF son completamente seguros. El principal riesgo de seguridad proviene de los risers de minería de baja calidad con adaptadores de alimentación peligrosos (SATA). La clave es comprar productos de calidad y evitar las opciones sospechosamente baratas.
¿Todos los cables riser son compatibles con cualquier caja?
No. La compatibilidad depende de la longitud del cable y la orientación de los conectores. Las cajas diseñadas para montaje vertical suelen especificar la longitud de riser recomendada o incluso incluyen uno a medida. Siempre verifica las especificaciones de tu chasis antes de comprar.
En conclusión, el cable riser PCIe es una herramienta de personalización increíblemente poderosa. Ha liberado a los constructores de las ataduras del diseño tradicional de la placa base, permitiendo crear máquinas más bellas, compactas y eficientes. Sin embargo, no es un componente que deba tomarse a la ligera. La calidad importa, y mucho. Invertir en un cable bien construido, con el blindaje adecuado y de la generación correcta, es esencial para garantizar que tu preciada tarjeta gráfica funcione de manera estable y a su máximo potencial.
