Guía Definitiva de Ranuras PCIe y Compatibilidad

Al montar o actualizar un PC, surgen miles de preguntas, pero una de las más recurrentes y que puede generar mayor confusión es la relacionada con los puertos PCIe. ¿Puedo conectar mi nueva y flamante tarjeta gráfica PCIe 4.0 en mi placa base que solo tiene ranuras 3.0? ¿O al revés, usar un componente más antiguo en una placa nueva? La respuesta corta es sí, pero la respuesta larga, la que realmente te ayudará a entender cómo funciona y a no perder rendimiento, es mucho más interesante. En esta guía completa, desmitificaremos el mundo del Peripheral Component Interconnect Express (PCIe), explicando desde los conceptos más básicos hasta los detalles de compatibilidad que te convertirán en un experto.

¿Qué es Exactamente el Estándar PCIe?

PCIe, o Peripheral Component Interconnect Express, es el estándar de bus de expansión en serie de alta velocidad que tu ordenador utiliza para comunicarse con la mayoría de sus componentes internos más importantes. Piensa en él como la superautopista de datos de tu placa base. A través de estas ranuras se conectan periféricos cruciales como las tarjetas gráficas, las tarjetas de red, las unidades de almacenamiento SSD NVMe de alto rendimiento y las tarjetas de sonido. Este estándar supuso una revolución frente a sus predecesores (PCI y AGP), ofreciendo una conexión mucho más rápida, eficiente y flexible, capaz de manejar las enormes cantidades de datos que exigen los componentes modernos.

Entendiendo los Carriles (Lanes) y las Ranuras PCIe

Para comprender el PCIe, es fundamental diferenciar dos conceptos: las ranuras (slots) y los carriles (lanes). La ranura es el conector físico que ves en la placa base. Los carriles, por otro lado, son las vías de datos que componen esa conexión. Imagina una autopista: la ranura es el peaje de entrada y los carriles son los caminos por los que circulan los coches (los datos). Cuantos más carriles tenga una conexión, más datos podrán transferirse simultáneamente, lo que se traduce en un mayor ancho de banda.

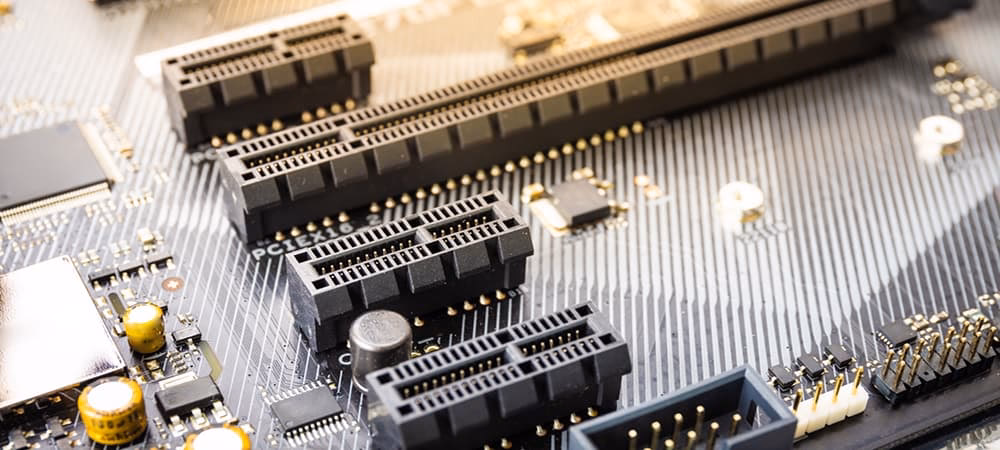

Las ranuras PCIe vienen en diferentes tamaños físicos, que se denominan x1, x4, x8 y x16. Este número indica la cantidad máxima de carriles que la ranura puede soportar. Así, una ranura PCIe x16 es físicamente la más larga y puede gestionar hasta 16 carriles de datos, siendo la ideal para dispositivos de alto rendimiento como las tarjetas gráficas.

Tipos de Ranuras PCIe: Un Vistazo a Cada Una

No todas las ranuras son iguales ni sirven para lo mismo. Conocer sus diferencias es clave para no equivocarse al conectar un componente.

PCIe x1: Para lo Esencial

Es la ranura más pequeña y común. Ofrece un único carril de datos, lo que la hace perfecta para periféricos de bajo ancho de banda que no necesitan una velocidad vertiginosa. Su longitud es de aproximadamente 25 mm.
Usos típicos: Tarjetas de sonido, adaptadores Wi-Fi, tarjetas de red básicas, tarjetas sintonizadoras de TV o algunas tarjetas de expansión USB.

PCIe x4: El Punto Medio para la Velocidad

Con cuatro carriles de datos, esta ranura ofrece un equilibrio excelente entre tamaño y rendimiento. Es significativamente más rápida que la x1 y se utiliza para dispositivos que ya requieren una transferencia de datos considerable. Su longitud es de unos 39 mm.
Usos típicos: Unidades de estado sólido (SSD) NVMe (a través de tarjetas adaptadoras), tarjetas RAID o tarjetas de red de alta velocidad (10GbE).

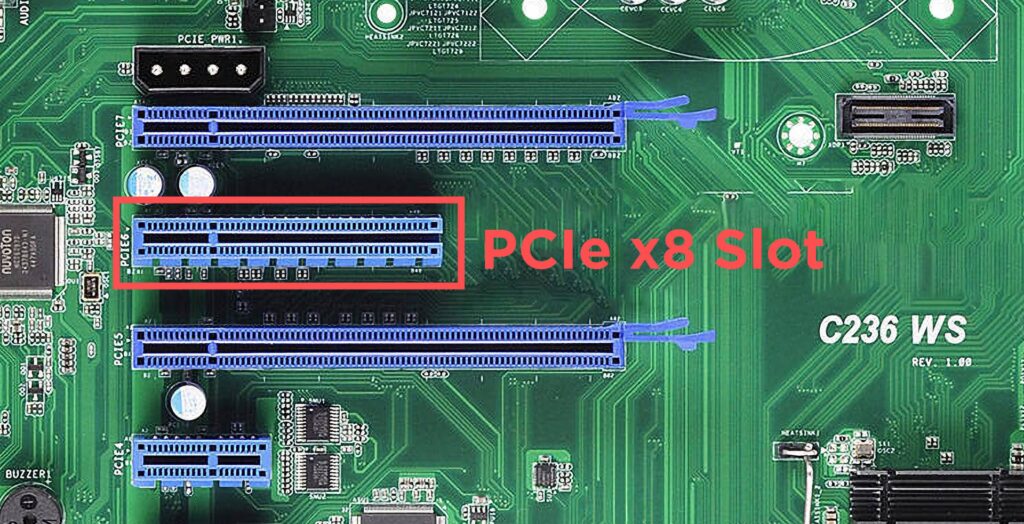

PCIe x8: Potencia para Profesionales

Proporcionando ocho carriles, la ranura x8 se reserva para hardware de alto rendimiento que necesita un ancho de banda muy elevado, a menudo en entornos profesionales o de servidores. Su longitud física es de unos 56 mm.
Usos típicos: Controladoras RAID de gama alta, tarjetas de captura de vídeo profesional, y algunas tarjetas de red para servidores de muy alto rendimiento.

PCIe x16: El Trono de las Tarjetas Gráficas

Es la ranura más grande (89 mm) y la que más carriles ofrece: dieciséis. Es el estándar de facto para las tarjetas gráficas modernas, ya que estas son los componentes que más ancho de banda demandan en un PC de consumo para poder renderizar juegos y aplicaciones 3D complejas sin problemas.

La Clave de Todo: Compatibilidad Física y de Versiones

Aquí llegamos al núcleo de la cuestión. La compatibilidad en el mundo PCIe se divide en dos tipos: física y generacional. Es crucial entender ambas.

Compatibilidad Física: ¿Cabe mi tarjeta?

La regla es simple: una tarjeta más pequeña siempre encajará y funcionará en una ranura más grande. Por ejemplo, puedes instalar sin problemas una tarjeta PCIe x1 (como una tarjeta Wi-Fi) en una ranura PCIe x16. La placa base detectará que solo necesita un carril y le asignará ese único carril. Sin embargo, lo contrario no es posible: no puedes instalar una tarjeta PCIe x16 en una ranura PCIe x1 porque físicamente no cabe.

Un dato importante: a veces, una placa base puede tener una ranura con el tamaño físico de un x16, pero estar conectada eléctricamente con solo 8 o 4 carriles. Esto es común en placas con múltiples ranuras para tarjetas gráficas. El rendimiento de la tarjeta se limitará al número de carriles eléctricos, no al tamaño físico del slot. ¡Revisa siempre el manual de tu placa base!

Compatibilidad de Versiones: El Corazón de la Duda

El estándar PCIe es maravillosamente retrocompatible y procompatible. Esto significa que puedes mezclar y combinar componentes de diferentes generaciones de PCIe sin miedo a que no funcionen.

• Dispositivo nuevo en ranura antigua (Ej: GPU PCIe 4.0 en placa PCIe 3.0): El dispositivo funcionará perfectamente, pero su velocidad se verá limitada a la de la ranura, es decir, operará a velocidades de PCIe 3.0.
• Dispositivo antiguo en ranura nueva (Ej: GPU PCIe 3.0 en placa PCIe 4.0): El dispositivo también funcionará sin problemas, pero, de nuevo, estará limitado por su propia tecnología. Operará a velocidades de PCIe 3.0, ya que no puede ir más rápido de para lo que fue diseñado.

En resumen, el sistema siempre negociará y funcionará a la velocidad de la versión más lenta de los dos componentes involucrados (la tarjeta o la ranura). Esto crea un cuello de botella en el rendimiento, pero garantiza la funcionalidad.

La Evolución de la Velocidad: De PCIe 1.0 a 5.0

Cada nueva generación de PCIe ha duplicado el ancho de banda por carril de la anterior, permitiendo un rendimiento cada vez mayor. A continuación, una tabla para visualizar esta evolución:

Preguntas Frecuentes (FAQ) sobre PCIe

¿Puedo usar un dispositivo PCIe 3.0 en una ranura 4.0?

Sí, absolutamente. El dispositivo funcionará perfectamente, pero estará limitado a las velocidades máximas que ofrece el estándar PCIe 3.0.

¿Y al revés, un dispositivo PCIe 4.0 en una ranura 3.0?

También. La tarjeta gráfica o SSD funcionará, pero no podrás aprovechar todo su potencial de velocidad, ya que la ranura PCIe 3.0 actuará como un límite, reduciendo su rendimiento al de esa generación.

¿Qué pasa si pongo una tarjeta x8 en una ranura x16?

Funcionará sin ningún problema. La placa base le asignará los 8 carriles que necesita y los 8 restantes de la ranura quedarán inactivos. No hay pérdida de rendimiento para la tarjeta x8.

¿Realmente necesito PCIe 5.0 ahora mismo?

Para la gran mayoría de los usuarios y jugadores, la respuesta es no. PCIe 4.0 sigue siendo más que suficiente para las tarjetas gráficas y SSD más potentes del mercado. PCIe 5.0 es una tecnología de vanguardia, pensada para el futuro y para usuarios con necesidades de rendimiento extremas, como los que trabajan con enormes volúmenes de datos.

¿Cómo sé qué versión y tipo de ranuras PCIe tiene mi placa base?

La forma más fiable es consultar el manual de tu placa base. También puedes visitar la página web del fabricante con el modelo exacto de tu placa. Alternativamente, programas de diagnóstico como CPU-Z pueden mostrarte información detallada sobre las ranuras de tu sistema.

Conclusión: Planifica tu Montaje sin Miedo

El ecosistema PCIe está diseñado para ser flexible y amigable con el usuario gracias a su excelente compatibilidad. La principal conclusión es que no debes tener miedo a la hora de mezclar componentes de diferentes generaciones o tamaños de ranura. El sistema funcionará. Sin embargo, para extraer el máximo rendimiento de tu inversión, es crucial emparejar los componentes correctamente. Si compras una tarjeta gráfica PCIe 5.0 de última generación, asegúrate de que tu placa base también soporta PCIe 5.0 para no dejar potencia sobre la mesa. Revisa siempre las especificaciones y planifica con antelación para construir un PC equilibrado y potente.
