Simulación de Radar: El Ojo Virtual que lo ve todo

En un mundo donde la tecnología avanza a pasos agigantados, la capacidad de ver más allá de lo que nuestros ojos perciben es fundamental. Los sistemas de radar, esos centinelas electrónicos que vigilan nuestros cielos y mares, son un pilar de la seguridad y la navegación moderna. Pero, ¿cómo se prueban, mejoran y perfeccionan estos complejos sistemas sin poner en riesgo aviones, barcos o personal? La respuesta se encuentra en un campo tan fascinante como crucial: el software de simulación de radar. Esta tecnología nos permite crear un entorno sintético y controlado donde las ondas de radio viajan, rebotan y regresan, replicando el mundo real con una fidelidad asombrosa y abriendo un universo de posibilidades para el entrenamiento, el desarrollo y el análisis.

Lejos de ser un simple videojuego, un simulador de radar es un laboratorio virtual de alta precisión. Permite a ingenieros, operadores y estrategas experimentar con escenarios ilimitados, desde el seguimiento de un vuelo comercial en condiciones climáticas adversas hasta la detección de un objetivo furtivo en un entorno de combate. Acompáñanos en este recorrido para desentrañar qué es exactamente el software de simulación de radar, cuáles son sus increíbles beneficios y qué herramientas lo convierten en una pieza indispensable del rompecabezas tecnológico actual.

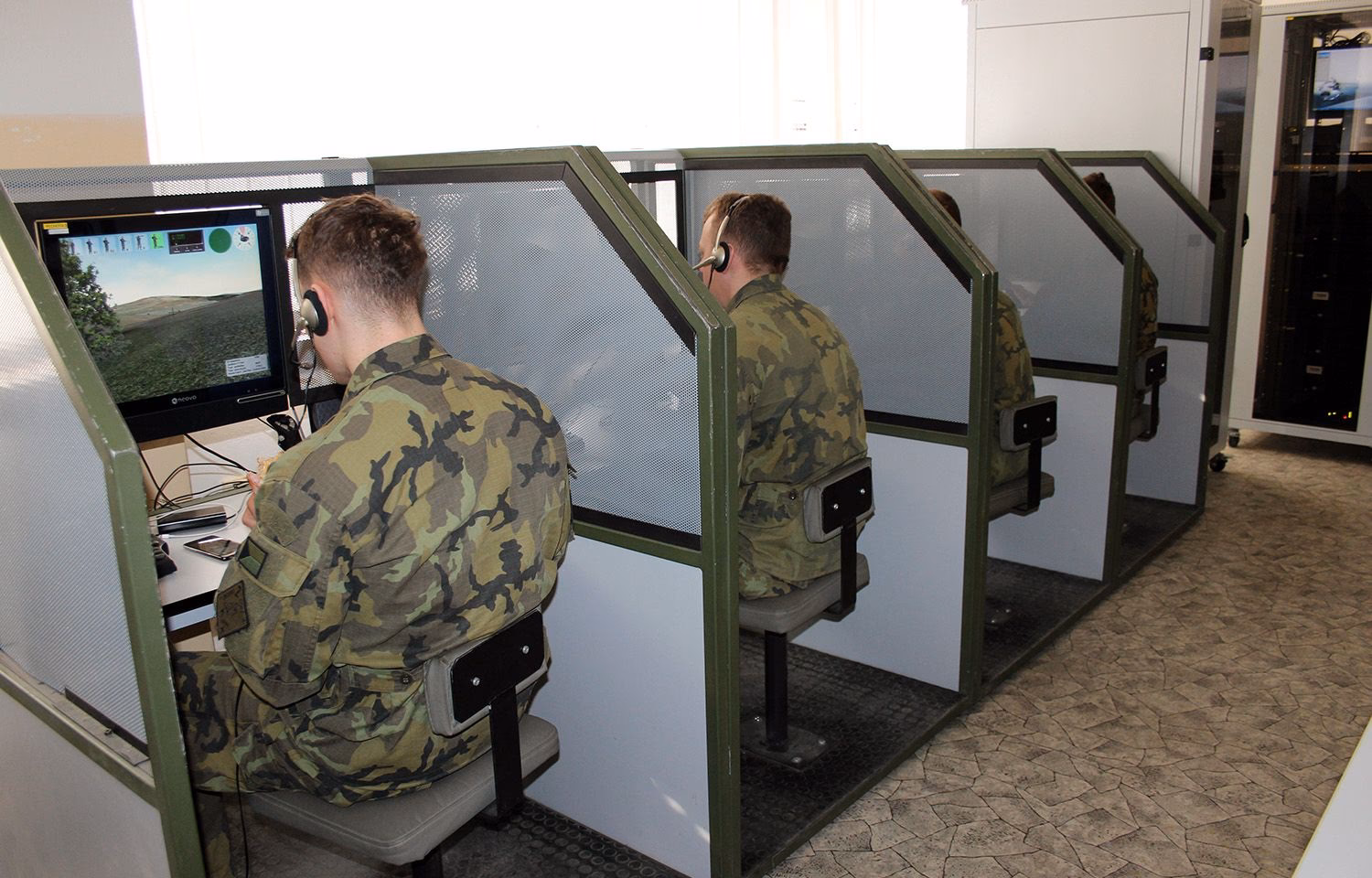

¿Qué es Exactamente un Software de Simulación de Radar?

En su esencia, el software de simulación de radar es un programa informático diseñado para imitar el comportamiento de un sistema de radar y los efectos de sus señales en un entorno virtual. En lugar de emitir ondas de radio reales al espacio, el software calcula matemáticamente cómo se comportarían esas ondas. Modela su propagación a través de la atmósfera, cómo interactúan con diferentes objetos (aviones, barcos, edificios, el terreno) y cómo sería la señal de eco que regresaría al sensor.

Este proceso permite realizar una tarea fundamental: determinar el efecto de una transmisión de radar en un objetivo particular sin necesidad de tener un radar físico ni un objetivo real. Es una réplica digital del ciclo completo de detección, permitiendo a los usuarios controlar cada variable imaginable, desde la potencia del radar y la forma de la onda hasta las condiciones meteorológicas y las características del objetivo.

Los Beneficios Clave de un Sistema de Radar Simulado

La adopción de la simulación de radar no es una mera conveniencia, sino una revolución en eficiencia, seguridad y costes. Las ventajas que ofrece sobre las pruebas en el mundo real son abrumadoras y transforman la manera en que se desarrollan y operan estos sistemas.

Eficiencia y Optimización de Operaciones

Un simulador de vanguardia agiliza todo el ciclo de vida de un sistema de radar. Desde la integración inicial y la configuración del sistema hasta la capacitación avanzada de los operadores y la reevaluación de datos de eventos reales. Al poder probar y validar configuraciones en un entorno virtual, se reduce drásticamente el tiempo de puesta en marcha y se optimiza el rendimiento general del sistema.

Análisis y Pruebas sin Riesgos

La capacidad de crear una réplica virtual de un sistema de radar para pruebas y análisis es, quizás, su mayor fortaleza. Los ingenieros pueden someter al sistema a los escenarios más extremos y peligrosos (fallos de equipo, condiciones climáticas catastróficas, ataques coordinados) para identificar posibles problemas y resolverlos antes de que puedan afectar a las operaciones en vivo. Esto garantiza una robustez y fiabilidad que sería imposible de lograr únicamente con pruebas físicas.

Entrenamiento Realista y Versátil

Para los operadores de radar, el entrenamiento es crucial. Un simulador permite crear escenarios de entrenamiento realistas y repetibles. Se puede, por ejemplo, inyectar un objetivo "fantasma" en una señal de radar real para probar las reacciones de un operador o el comportamiento de un sistema de seguimiento automático. Esto permite un entrenamiento de alta calidad, seguro y a una fracción del costo de las horas de vuelo o navegación reales.

Reproducción y Análisis de Datos Reales

Una funcionalidad avanzada es la capacidad de reproducir datos del mundo real. Si ocurrió un incidente, los datos de radar grabados pueden ser introducidos en el simulador para recrear la situación exacta. Esto permite un análisis forense detallado para entender qué sucedió, cómo respondieron los sistemas y cómo se pueden mejorar los procedimientos en el futuro.

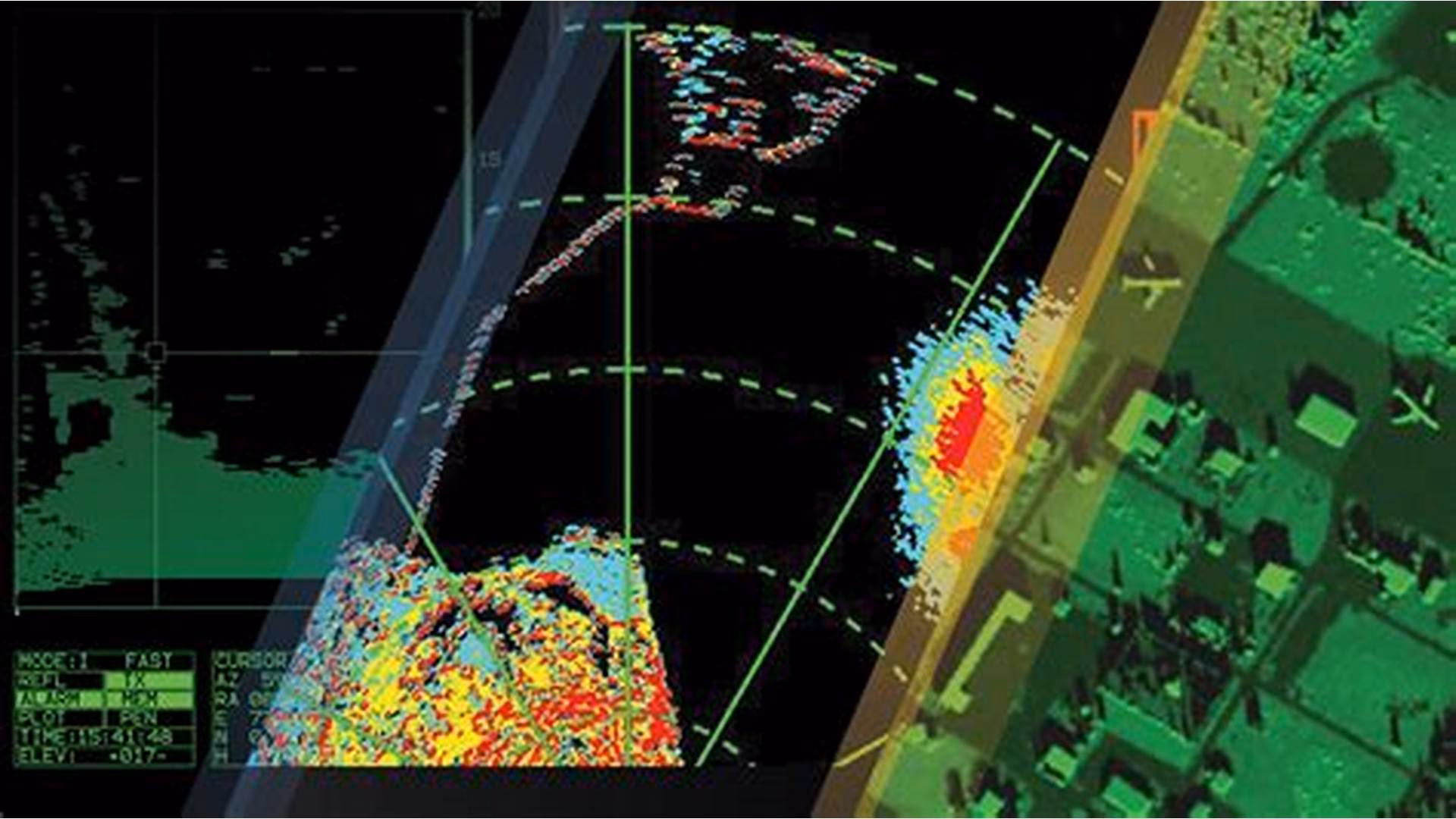

Herramientas y Capacidades: El Corazón del Simulador

Un software de simulación de radar moderno es un conjunto de herramientas sofisticadas que trabajan en conjunto para crear un entorno virtual increíblemente detallado. A continuación, desglosamos sus componentes más importantes.

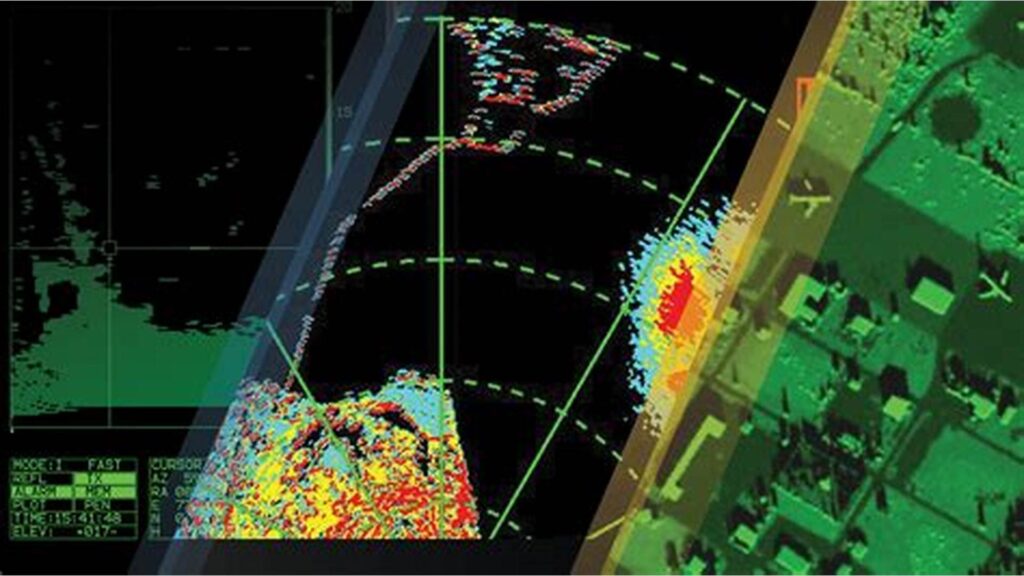

Generación de Video Radar Sintético y Realista

El núcleo del simulador es su capacidad para generar retornos de radar (ecos) altamente realistas a partir de múltiples fuentes virtuales. Para lograrlo, considera múltiples factores:

• Datos de Elevación del Terreno: Utilizando bases de datos topográficas globales, como las de la misión SRTM de la NASA, el software calcula cómo el terreno (montañas, valles, llanuras) devolverá la señal del radar. Esto incluye el modelado de "sombras" de radar, donde el terreno más cercano oculta lo que hay detrás.
• Características del Radar: Parámetros como la altitud de la antena, el ancho del haz y la longitud del pulso se utilizan para crear una imagen de video radar que se corresponda fielmente con lo que el hardware real vería.
• Efectos Ambientales y Ruido (Clutter): El simulador puede introducir efectos como el "sea clutter" (ruido generado por el oleaje del mar) para que el escenario sea más desafiante y realista.
• Características del Objetivo: Se modela la sección transversal de radar (RCS) de un objetivo, que es, en esencia, cuán "visible" es para un radar. Un bombardero furtivo tendrá un RCS muy bajo, mientras que un avión comercial tendrá uno muy alto.

Definición de Escenarios y Trayectorias Complejas

La simulación no se limita a objetivos estáticos. Los usuarios pueden definir trayectorias complejas que tanto los objetivos como la propia plataforma de radar pueden seguir. Se pueden crear rutas predefinidas especificando rumbo, velocidad y aceleración, permitiendo simular escenarios como aviones despegando y aterrizando en una pista, barcos navegando por canales de tráfico o vehículos moviéndose por carreteras. Es posible incluso utilizar datos de navegación externos (como datos de seguimiento de objetivos, AIS para barcos o ADS-B para aviones) para generar retornos de radar artificiales basados en movimientos reales.

Modelado Avanzado de Objetivos y Estructuras

Para radares de muy alta resolución, como los que se usan para monitorizar la superficie de los aeropuertos, no basta con representar un avión como un simple punto. El software avanzado permite definir objetivos como polígonos complejos. De esta manera, un avión en la simulación se ve como una forma reconocible en la pantalla del radar, y su aspecto cambia a medida que gira, presentando el perfil correcto al haz del radar. Del mismo modo, se pueden definir edificios y otras estructuras, ya sea manualmente o importando archivos de datos geoespaciales (como los ESRI Shapefiles), que también contribuirán a los retornos de radar calculados.

Salidas de Datos y Formatos Estándar

Un simulador profesional no solo genera una imagen bonita; produce flujos de datos que otros sistemas pueden entender. Es capaz de emitir datos en múltiples formatos estándar de la industria, como NMEA-0183 (común en sistemas marinos) y ASTERIX (el estándar para el intercambio de datos de vigilancia del control de tráfico aéreo). Esto significa que el simulador puede "hablar" con sistemas de visualización reales, sistemas de seguimiento y consolas de mando y control, integrándose perfectamente en una arquitectura de sistemas más grande.

Tabla Comparativa: Simulación vs. Pruebas en el Mundo Real

Para visualizar mejor las ventajas, aquí tienes una comparación directa entre ambos enfoques:

Preguntas Frecuentes (FAQ)

¿Es lo mismo simulación que emulación de radar?

Aunque los términos a menudo se usan indistintamente, existe una diferencia técnica. La simulación se enfoca en modelar el resultado final y el comportamiento del sistema en su entorno. Por ejemplo, calcula cómo se vería un eco de radar. La emulación, por otro lado, busca replicar el funcionamiento interno de un sistema de hardware o software específico con la mayor fidelidad posible. Un emulador de radar podría intentar replicar el procesador de señales de un modelo de radar concreto. En la práctica, muchos sistemas modernos combinan elementos de ambos.

¿Se necesita un hardware especial para ejecutar este software?

Generalmente, el software de simulación de radar se ejecuta en ordenadores comerciales de alto rendimiento (workstations). Si se necesita generar señales de radar analógicas para conectar a equipos de visualización antiguos, se puede requerir una tarjeta de hardware específica que convierta la salida digital del simulador en las señales de video, trigger y azimut que el equipo físico espera.

¿Qué tan precisas son estas simulaciones?

La precisión es extremadamente alta y depende de la calidad de los modelos matemáticos y los datos de elevación del terreno utilizados. Para aplicaciones profesionales en defensa, aviación o automoción, la fidelidad es suficiente para tomar decisiones críticas de diseño y para certificar la seguridad y eficacia de los sistemas.

¿Puedo usar datos del mundo real en una simulación?

Sí, y es una de sus características más potentes. Se pueden utilizar grabaciones de datos de radar reales como base y luego complementarlas con datos artificiales generados por el software. Esto permite, por ejemplo, probar cómo un nuevo algoritmo de seguimiento reaccionaría a un evento real, pero añadiendo nuevos objetivos para aumentar la complejidad.

Conclusión: Una Herramienta Indispensable para el Futuro

El software de simulación de radar ha dejado de ser una herramienta de nicho para convertirse en un pilar fundamental en el desarrollo de tecnología de vanguardia. Ofrece un entorno seguro, controlado, económico y flexible para diseñar, probar y operar los ojos electrónicos que nos protegen y guían. Desde garantizar que el próximo sistema de control de tráfico aéreo sea infalible hasta ayudar a que el radar de tu coche pueda evitar una colisión, la simulación es el campo de pruebas virtual donde se forja el futuro de la detección. Es, en definitiva, el poder de ver y comprender el mundo a través de un ojo virtual que, en muchos sentidos, ya es más poderoso que el real.
