El electromagnetismo es una de las fuerzas fundamentales del universo, una energía invisible que impulsa nuestro mundo moderno, desde los motores de nuestros coches hasta los dispositivos que sostienes en tus manos. ¿Pero alguna vez te has preguntado si podrías construir tu propio dispositivo para generar un campo electromagnético? La respuesta es un rotundo sí. No necesitas un laboratorio de alta tecnología ni un doctorado en física; con materiales sencillos y una guía clara, puedes adentrarte en este fascinante mundo. En este artículo, te guiaremos a través de diferentes proyectos, comenzando con un experimento casero increíblemente simple y avanzando hacia conceptos más complejos y revolucionarios. Prepárate para transformar unos pocos componentes básicos en una demostración palpable del poder del magnetismo.
¿Qué es un Generador de Campo Electromagnético?
En esencia, un generador de campo electromagnético es un dispositivo que crea un campo magnético a través del paso de una corriente eléctrica. Este principio, descubierto por Hans Christian Ørsted en 1820, es la base de los electroimanes. Cuando la electricidad fluye a través de un conductor, como un alambre de cobre, genera un campo magnético a su alrededor. Si enrollamos ese alambre en una bobina, el campo se concentra y se vuelve mucho más fuerte. Al introducir un núcleo de un material ferromagnético (como el hierro) dentro de la bobina, la fuerza del campo se multiplica exponencialmente. Por otro lado, un generador eléctrico funciona a la inversa: utiliza el movimiento mecánico para girar imanes cerca de una bobina de alambre, y este campo magnético cambiante induce una corriente eléctrica en el alambre. A lo largo de esta guía, exploraremos ambas facetas de esta increíble tecnología.

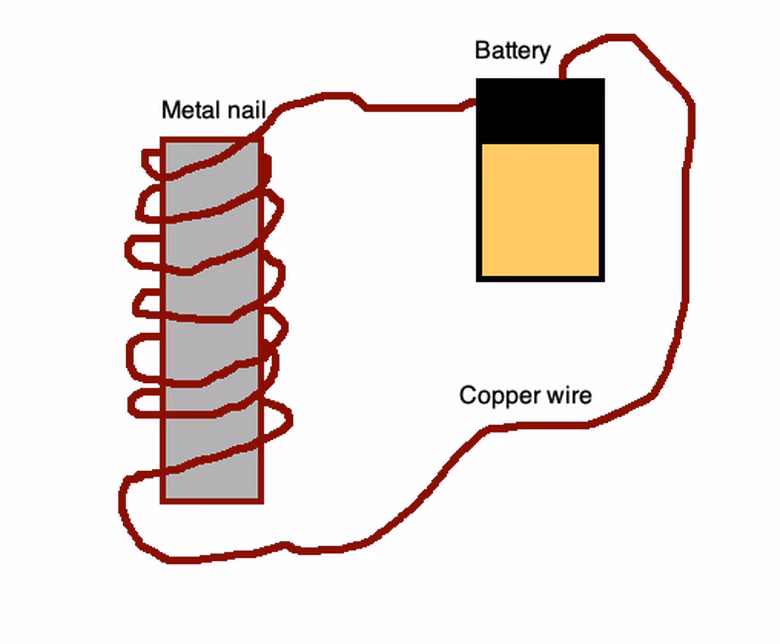

Proyecto Básico: El Electroimán Casero
Este es el punto de partida perfecto para cualquier entusiasta. Con materiales que probablemente ya tienes en casa, puedes crear un electroimán funcional en minutos y observar directamente el poder del electromagnetismo. Es un proyecto seguro, educativo y muy gratificante.
Materiales Necesarios:
- Un clavo de hierro grande (de unos 10-15 cm).
- Alambre de cobre esmaltado o aislado (aproximadamente 1 metro).
- Una pila o batería (una pila de tipo D o una batería de 9V funciona bien).
- Opcional: clips metálicos, una brújula.
Instrucciones Paso a Paso:
- Prepara tu Espacio de Trabajo: Coloca todos los materiales sobre una superficie no conductora, como una mesa de madera o un piso de concreto.
- Enrolla la Bobina: Comienza a enrollar el alambre de cobre firmemente alrededor del clavo de hierro. Empieza por un extremo y avanza hacia el otro, asegurándote de que cada vuelta esté pegada a la anterior. No dejes espacios. Cuantas más vueltas completes, más potente será tu electroimán. Deja unos 10 cm de alambre sueltos en cada extremo del clavo.
- Prepara las Conexiones: Si estás usando alambre esmaltado, necesitarás raspar con cuidado el esmalte de los últimos 2 cm de cada extremo del alambre. Esto es crucial para que la corriente eléctrica pueda fluir.
- Conecta la Fuente de Energía: Conecta un extremo del alambre de cobre al terminal positivo (+) de la batería y el otro extremo al terminal negativo (-). ¡Ten cuidado! El alambre puede calentarse un poco debido a la resistencia eléctrica.
- ¡Prueba tu Creación!: Acerca la punta del clavo a los clips metálicos. Si todo ha salido bien, el clavo ahora actuará como un imán y los atraerá. ¡Has creado un campo electromagnético!
- Observa el Campo: Si tienes una brújula, acércala a tu electroimán (mientras está conectado). Verás cómo la aguja de la brújula se alinea con el campo magnético que has generado, demostrando su dirección y presencia.

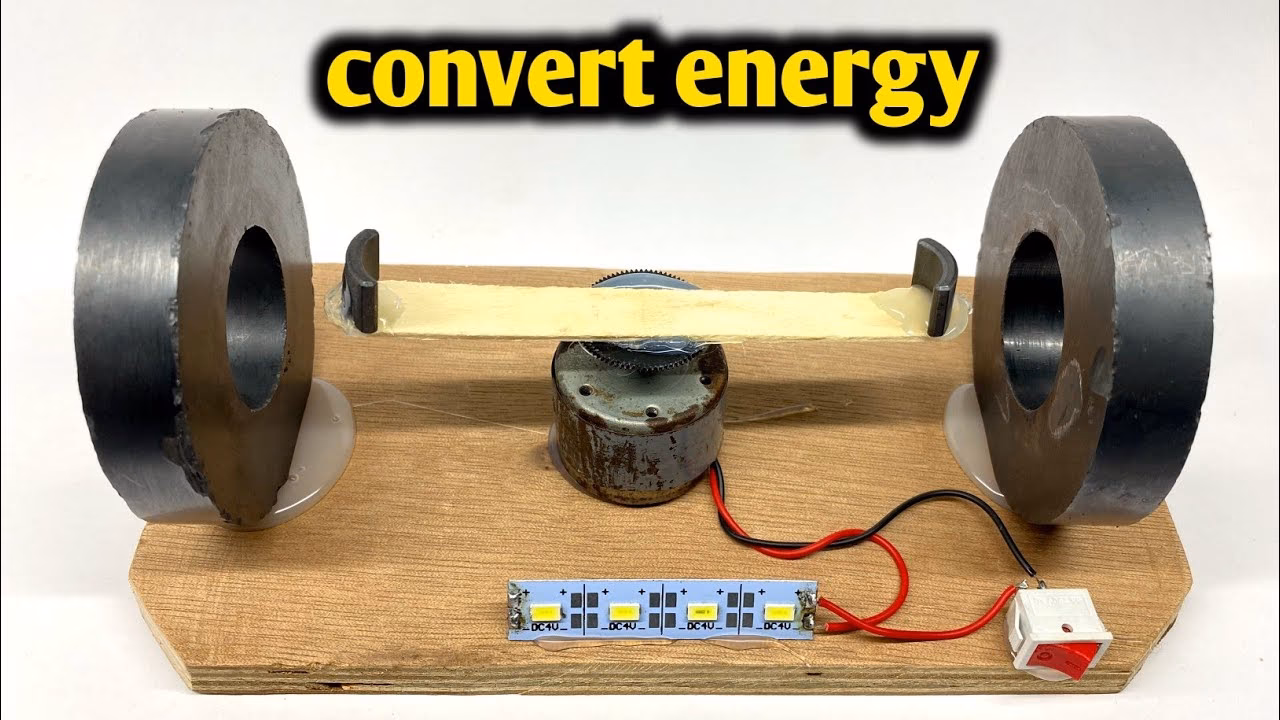

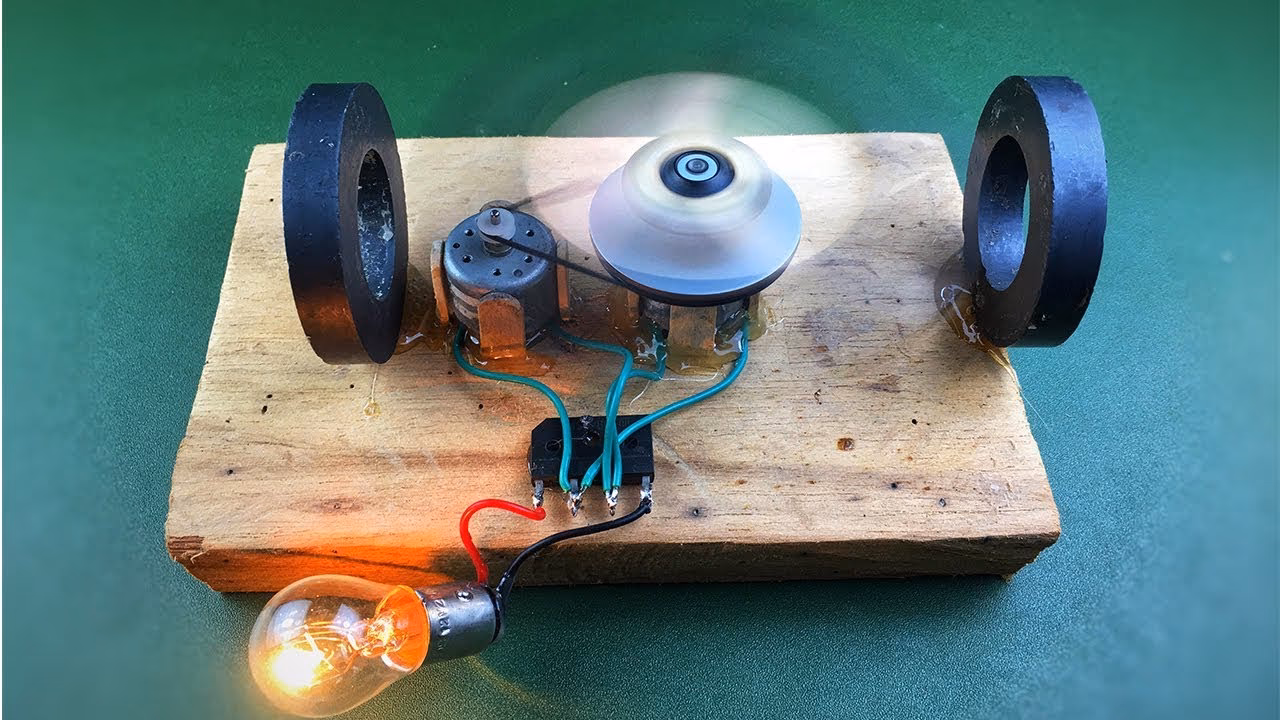

Construyendo un Generador Magnético Más Avanzado
Si el experimento del clavo despertó tu curiosidad, es hora de pasar al siguiente nivel: construir un generador que pueda producir una corriente eléctrica visible, capaz de encender una pequeña bombilla. Este proyecto requiere más materiales y un poco más de paciencia, pero el resultado es espectacular.
Paso 1: Materiales y Herramientas Esenciales
Para este proyecto, necesitarás reunir algunos componentes clave. La seguridad es importante, especialmente al manejar imanes potentes.
- Alambre de cobre esmaltado (aproximadamente 60 metros).
- Imanes potentes (los imanes de neodimio son la mejor opción por su fuerza).
- Una base de cartón resistente.
- Un eje metálico (como una varilla o un perno largo).
- Una pequeña bombilla LED o un multímetro para medir la salida.
- Cinta adhesiva fuerte o pegamento epoxi.
- Herramientas: tijeras, regla, destornillador.
Paso 2: Montaje de la Estructura Base
La estabilidad es fundamental. Construye un marco resistente con el cartón que pueda sostener el eje metálico en su lugar, permitiéndole girar libremente. Asegúrate de que la estructura sea nivelada y no se tambalee. El eje debe pasar por el centro del soporte, con espacio a su alrededor para montar los imanes.
Paso 3: El Embobinado del Circuito
Aquí es donde creamos el componente que capturará la energía. Enrolla los 60 metros de alambre de cobre esmaltado alrededor de una caja de cartón o un carrete para crear una bobina densa y compacta. Al igual que con el electroimán, cuantas más vueltas tenga la bobina, mayor será la corriente inducida. Deja los extremos del alambre libres y raspa el esmalte para poder realizar las conexiones más tarde.
Paso 4: Instalación y Posicionamiento de los Imanes
Este es el paso más crítico. Fija los imanes de neodimio al eje metálico usando un adhesivo fuerte. La clave es la orientación: debes alternar los polos de los imanes (Norte-Sur-Norte-Sur) alrededor del eje. Esta alternancia es lo que crea un campo magnético cambiante cuando el eje gira, y es este cambio el que induce una corriente en la bobina de cobre. Asegúrate de que estén espaciados uniformemente y bien equilibrados para que el eje gire sin vibraciones.
Paso 5: Pruebas y Ajustes Finales
Coloca tu bobina de cobre cerca de los imanes en el eje, sin que lleguen a tocarse. Conecta los extremos de la bobina a tu bombilla LED o a un multímetro. Ahora, gira el eje con la mano. ¡Deberías ver cómo el LED parpadea o cómo el multímetro registra un voltaje! Has convertido la energía mecánica de tu mano en energía eléctrica. Para mejorar el rendimiento, puedes experimentar ajustando la distancia entre la bobina y los imanes, el número de vueltas en la bobina o la velocidad de rotación.
| Paso | Descripción de la Tarea |
|---|---|
| 1 | Conectar el generador a una carga (bombilla LED o multímetro). |
| 2 | Girar el eje y medir la salida de voltaje con el multímetro. |
| 3 | Ajustar el número de vueltas de la bobina o la posición de los imanes si es necesario. |
| 4 | Experimentar con diferentes velocidades de giro para observar el impacto en la salida. |
| 5 | Asegurarse de que todas las conexiones estén seguras y los componentes funcionen correctamente. |
El Concepto Revolucionario: El Generador sin Movimiento (MEG)
Ahora entramos en un territorio más avanzado y teórico. El Generador Electromagnético sin Movimiento (MEG, por sus siglas en inglés) es un dispositivo que, según sus inventores, puede generar energía eléctrica sin partes móviles. El concepto más intrigante es su afirmación de producir más energía de la que consume para funcionar, un fenómeno conocido como overunity o sobreunidad.
Un MEG se basa en una disposición estratégica de imanes permanentes, bobinas y un núcleo ferromagnético. A diferencia de un generador tradicional, no requiere movimiento mecánico. En su lugar, utiliza pequeños pulsos de corriente continua en unas bobinas de "activación" o "disparo". Estos pulsos manipulan y canalizan el potente campo magnético latente de los imanes permanentes a través del núcleo. Esta fluctuación del flujo magnético, concentrada y dirigida, induce una corriente mucho mayor en unas bobinas de "recolección" o "salida".
Los proponentes afirman que el dispositivo no viola las leyes de la termodinámica, ya que no crea energía de la nada. En cambio, actúa como una especie de compuerta, utilizando una pequeña cantidad de energía de entrada para "liberar" y convertir la energía potencial almacenada en los imanes permanentes en energía eléctrica útil. Se han reportado coeficientes de rendimiento (COP) de hasta 3, lo que significaría obtener 3 vatios de salida por cada 1 vatio de entrada. Aunque es un tema de gran debate en la comunidad científica, el concepto del MEG sigue inspirando a inventores e investigadores a explorar nuevas fronteras en la generación de energía.
Preguntas Frecuentes (FAQ)
¿Es peligroso construir un generador casero?
Los proyectos descritos que utilizan baterías de bajo voltaje son generalmente seguros. Sin embargo, siempre se debe tener precaución. El alambre puede calentarse. Nunca trabajes con fuentes de alimentación de la red eléctrica doméstica, ya que son extremadamente peligrosas. La supervisión de un adulto es recomendable para los más jóvenes.
¿Qué tipo de imanes son mejores para un generador?
Los imanes de neodimio son, con diferencia, la mejor opción. Son los imanes permanentes más fuertes disponibles comercialmente, lo que se traduce en un campo magnético más intenso y, por lo tanto, una mayor generación de electricidad.
¿Cuánta energía puedo generar con un dispositivo casero?
Los generadores caseros como los descritos son principalmente para fines educativos y de demostración. Pueden encender un LED o generar unos pocos voltios, pero no esperes alimentar los electrodomésticos de tu casa. Su valor real reside en la comprensión práctica de los principios físicos que demuestran.
¿El generador sin movimiento (MEG) es una tecnología real y funcional?
El concepto del MEG y la "sobreunidad" son temas muy controvertidos. Aunque existen patentes y afirmaciones de éxito por parte de sus inventores, la replicación independiente y la validación por parte de la comunidad científica general han sido esquivas. Se considera una tecnología experimental y especulativa, pero que sin duda impulsa los límites del pensamiento convencional sobre la energía.
Conclusión
¡Felicidades! Has viajado por el apasionante mundo de la generación electromagnética, desde la creación de un simple imán con un clavo hasta la comprensión de los complejos y vanguardistas conceptos de los generadores sin movimiento. Al construir estos dispositivos, no solo has manipulado cables e imanes, sino que has interactuado directamente con una de las fuerzas más fundamentales de la naturaleza. Esperamos que esta guía te haya inspirado a seguir experimentando, aprendiendo y maravillándote con las infinitas posibilidades que la ciencia y la tecnología nos ofrecen. El poder de generar energía está, literalmente, en tus manos.
