HMI: La Interfaz Oculta de la Industria

En el mundo de los videojuegos, estamos acostumbrados a interactuar con interfaces complejas que nos brindan información vital en tiempo real: el mapa, la barra de salud, el contador de munición. Este conjunto de elementos, conocido como HUD (Heads-Up Display), es nuestro puente hacia el mundo digital. Ahora, imagina que ese mismo concepto se aplica no a un juego, sino al control de una gigantesca planta de producción, un brazo robótico de precisión o un sistema de básculas industriales. Bienvenido al mundo de la Interfaz Humano-Máquina, o HMI por sus siglas en inglés (Human-Machine Interface), el héroe anónimo que traduce la complejidad de la maquinaria en información visual, clara y accionable para un operador humano.

¿Qué es Exactamente una HMI?

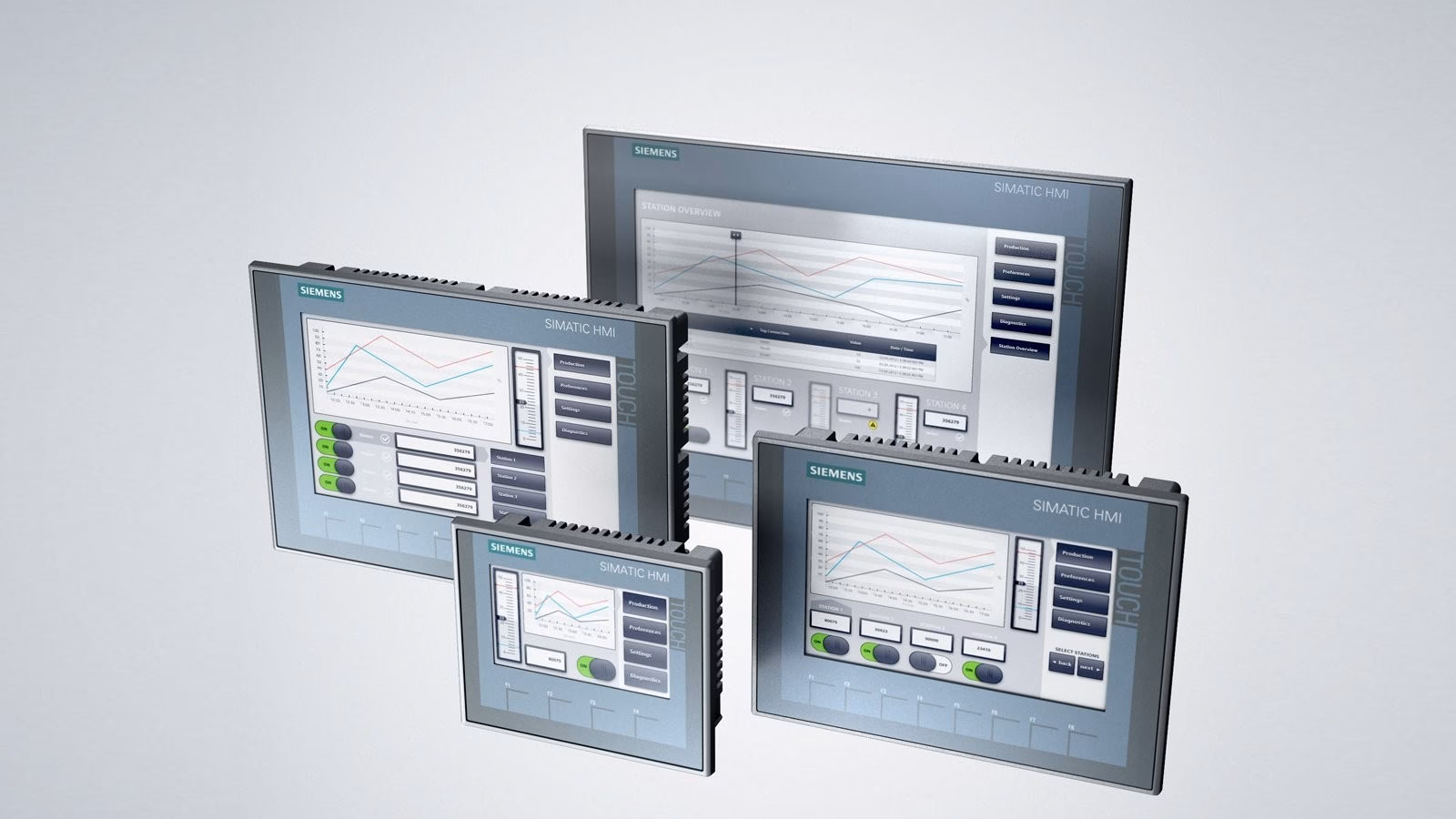

Una HMI es, en esencia, un panel de control gráfico que permite a una persona comunicarse con una máquina, un sistema o un proceso industrial. Piensa en ella como la cara amigable de un cerebro industrial increíblemente complejo. Mientras que las máquinas operan con señales eléctricas, voltajes y código binario, los humanos necesitamos gráficos, botones, números y alarmas visuales. La HMI es ese traductor indispensable que se sitúa en medio, permitiendo que un operador no solo supervise lo que está sucediendo, sino que también tome el control, ajuste parámetros y responda a cualquier eventualidad.

A diferencia de un simple monitor, una HMI es una plataforma de dos vías. No solo muestra datos (como la temperatura de un horno o el peso en una báscula), sino que también permite introducir comandos (como iniciar un ciclo de producción, ajustar la velocidad de una cinta transportadora o calibrar un sensor). Las HMI modernas suelen ser pantallas táctiles de alta resolución, muy similares a una tablet, pero construidas para resistir entornos industriales hostiles, con polvo, vibraciones y temperaturas extremas.

HMI vs. SCADA: Aclarando la Confusión

Es común que los términos HMI y SCADA se usen indistintamente, pero aunque están relacionados, no son lo mismo. La HMI es la interfaz local, el panel que está físicamente junto a la máquina o en la sala de control. SCADA (Supervisory Control and Data Acquisition), por otro lado, es un sistema mucho más amplio. Es la red completa que recopila datos de múltiples HMI y PLC a lo largo de toda una planta o incluso de varias instalaciones geográficamente distantes. Podríamos decir que la HMI es el soldado en el campo de batalla, mientras que el sistema SCADA es el centro de mando general.

Para dejarlo más claro, aquí tienes una tabla comparativa:

El Cerebro Detrás de la Pantalla: ¿Cómo Funciona?

Una HMI no funciona sola. Es parte de un ecosistema de automatización. Su principal compañero de equipo es el PLC (Controlador Lógico Programable), que es el verdadero cerebro de la operación. El PLC es el dispositivo que está conectado directamente a los sensores, motores y actuadores de la máquina. Ejecuta la lógica de control programada a una velocidad vertiginosa.

El flujo de trabajo es el siguiente:

1. Recopilación de Datos: El PLC lee constantemente los datos de los sensores de la máquina (temperatura, presión, velocidad, peso, etc.).
2. Comunicación: El PLC envía estos datos a la HMI a través de un protocolo de comunicación industrial (como Modbus, Profinet o Ethernet/IP).
3. Visualización: El software de la HMI recibe los datos y los representa gráficamente en la pantalla. Un número se convierte en un termómetro animado, un valor de peso aparece en un display digital, el estado de un motor se muestra con un icono que cambia de color.
4. Interacción del Operador: El operador ve la información y decide actuar. Por ejemplo, toca un botón en la pantalla para aumentar la velocidad.
5. Envío de Comandos: La HMI traduce ese toque en un comando digital y lo envía de vuelta al PLC.
6. Ejecución: El PLC recibe el comando y actúa sobre la máquina, por ejemplo, aumentando el voltaje del motor para que gire más rápido.

Este ciclo se repite muchas veces por segundo, creando una experiencia de control fluida y en tiempo real.

El Diseño Inteligente: Lógica en la HMI

Una de las tendencias más importantes en el diseño moderno de HMI es trasladar parte de la "lógica" del proyecto a la propia interfaz. Antiguamente, el PLC se encargaba de todo: el control de la máquina, las alarmas, los cálculos, etc. Esto podía hacer que el "tiempo de barrido" del PLC (el tiempo que tarda en ejecutar su programa una vez) fuera más lento.

Hoy en día, las HMI son potentes ordenadores. Pueden manejar la lógica de la visualización, la gestión de alarmas, el registro de datos e incluso secuencias de control no críticas. Al descargar estas tareas del PLC, se libera al controlador principal para que se concentre en lo más importante: el control rápido y seguro de la maquinaria. Esto resulta en un sistema más eficiente y receptivo. Es como si en un videojuego, la lógica del HUD (mostrar la vida, el mapa) se procesara en un chip separado para no quitarle potencia al motor gráfico principal que renderiza el mundo del juego.

El Arte del Diseño: Una Buena HMI es una Buena Experiencia

Al igual que una interfaz de usuario mal diseñada en un videojuego puede arruinar la experiencia, una HMI mal diseñada puede ser confusa, ineficiente y, en el peor de los casos, peligrosa. El diseño de una HMI efectiva es una disciplina que combina ingeniería, psicología y diseño gráfico. El objetivo es crear una experiencia de usuario (UX) segura y amigable para el operador.

Algunos principios clave del buen diseño de HMI son:

• Claridad y Simplicidad: La pantalla no debe estar abarrotada. Solo se debe mostrar la información relevante para la tarea actual. El uso de colores debe ser consistente e intuitivo (rojo para alarmas, verde para estado normal, amarillo para advertencias).
• Navegación Intuitiva: El operador debe poder encontrar la información o el control que necesita de forma rápida y lógica, sin tener que navegar por menús interminables.
• Feedback Inmediato: Cuando el operador presiona un botón, debe recibir una confirmación visual inmediata de que la acción fue registrada (por ejemplo, el botón cambia de color).
• Gestión de Alarmas: Las alarmas deben ser claras, priorizadas y proporcionar información sobre cómo solucionar el problema. Un simple "Error 347" no es útil. "Alarma: Presión del tanque 2 demasiado alta. Verifique la válvula de salida V-102" es mucho mejor.

Un buen diseño no solo aumenta la productividad, sino que también reduce drásticamente la probabilidad de error humano, lo que es fundamental en entornos donde un error puede tener consecuencias graves.

Preguntas Frecuentes (FAQ)

¿Se puede usar una tablet o un PC normal como HMI?

Sí, es cada vez más común. Existen soluciones de software que permiten ejecutar una interfaz HMI en un PC industrial, una tablet robusta o incluso de forma remota a través de un navegador web. Esto ofrece flexibilidad, pero el hardware debe ser capaz de soportar las condiciones del entorno industrial.

¿Es muy difícil programar una HMI?

Depende del software. La mayoría de los fabricantes ofrecen entornos de desarrollo visual (WYSIWYG - What You See Is What You Get) donde se arrastran y sueltan elementos como botones, medidores y campos de texto. Se requiere conocimiento de los protocolos de comunicación y de la lógica del proceso, pero no necesariamente ser un programador experto en lenguajes como C++ o Python para crear una interfaz funcional.

¿Cuál es el futuro de las HMI?

El futuro es emocionante. Estamos viendo la integración de gestos multitáctiles, gráficos en 3D, y sobre todo, la convergencia con el IIoT (Internet Industrial de las Cosas). Las HMI del futuro estarán conectadas a la nube, permitiendo el monitoreo y control remoto desde cualquier parte del mundo. Además, tecnologías como la Realidad Aumentada (AR) prometen superponer datos digitales directamente sobre la maquinaria física, llevando el concepto de HMI a un nivel completamente nuevo.
