Los submarinos son, sin lugar a dudas, una de las creaciones más fascinantes y complejas de la ingeniería humana. Estas naves, capaces de navegar en las silenciosas y aplastantes profundidades del océano, representan la cúspide de la tecnología naval, combinando sigilo, poder y resistencia en una sola estructura. Aunque su imagen está fuertemente ligada a la estrategia militar y los conflictos bélicos, su propósito original y actual también abarca la exploración científica, permitiéndonos desvelar los misterios que yacen en el lecho marino. Pero, ¿alguna vez te has preguntado cómo funcionan? ¿Qué componentes les permiten desafiar la inmensa presión del agua y operar en total oscuridad? Para entender a estos colosos de acero, debemos desmontarlos pieza por pieza y analizar la función vital que cada una de ellas cumple.

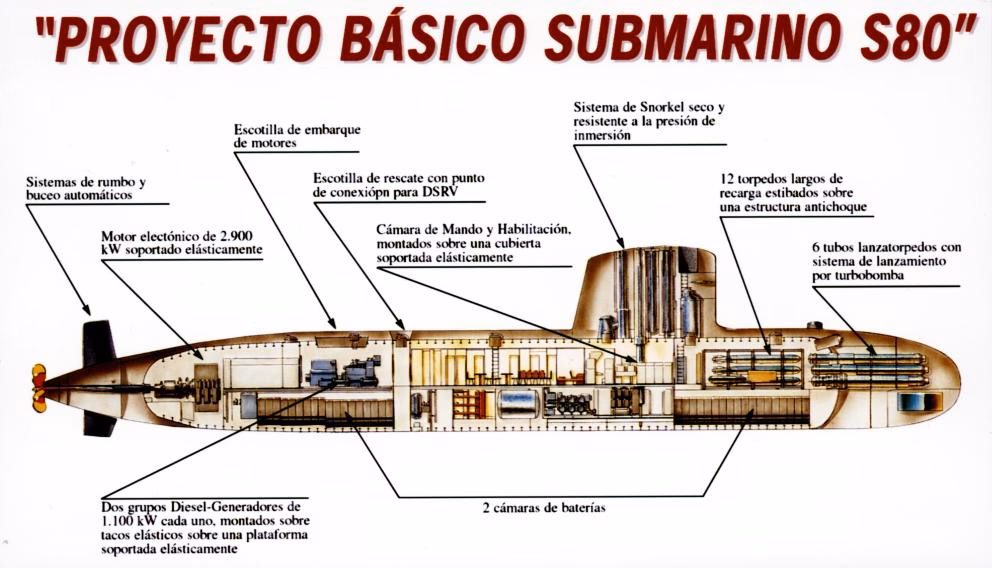

El Corazón de Acero: El Sistema de Doble Casco
La estructura fundamental de casi todos los submarinos modernos se basa en un diseño de doble casco. No se trata de una simple redundancia, sino de una solución de ingeniería brillante que resuelve dos problemas muy diferentes: la resistencia a la presión y la eficiencia en el desplazamiento. Estos dos cascos trabajan en conjunto para crear una nave que es a la vez un refugio seguro y un depredador ágil.
Casco Resistente: El Santuario de la Tripulación
Imagina un cilindro de acero de alta resistencia, sellado herméticamente, que contiene todo lo necesario para la vida y la operación bajo el agua. Ese es el casco resistente. Ubicado en el interior, es la verdadera columna vertebral del submarino y su función es una sola: soportar la brutal presión hidrostática que aumenta con cada metro de profundidad. Este casco es el santuario que protege a la tripulación y a los equipos más delicados. Dentro de sus confines se encuentran los espacios vitales: el comedor, la cocina, los camarotes, los sistemas de soporte vital, y por supuesto, el cerebro de la nave, la zona de comando. Desde aquí, en la sala de control, se monitoriza la navegación, se opera el periscopio y se gestionan los sistemas de armas, como los compartimientos de torpedos. Cuando el capitán da la orden de inmersión, cada escotilla y cada válvula del casco resistente se sella, convirtiéndolo en una burbuja de aire y presión atmosférica controlada, un oasis de supervivencia en el entorno más hostil del planeta.
Casco Hidrodinámico: La Piel del Leviatán
Envolviendo al casco resistente se encuentra el casco hidrodinámico o casco exterior. Su propósito es completamente diferente. Mientras que el casco interior está diseñado para la fuerza, el exterior está diseñado para la fluidez y el sigilo. Su forma, lisa y ahusada, similar a la de un pez o una ballena, está optimizada para minimizar la resistencia del agua, permitiendo que el submarino se desplace con mayor velocidad y eficiencia, tanto en superficie como sumergido. Además, este casco exterior oculta y protege muchos de los sistemas que no necesitan estar dentro del entorno presurizado, como los tanques de lastre, los sistemas de sonar y el cableado. El espacio entre ambos cascos es crucial, ya que alberga los tanques de inmersión, elementos clave para controlar el descenso y ascenso de la nave.
Maestros de la Profundidad: Propulsión y Maniobra
Un submarino no solo debe resistir la presión, sino también moverse con precisión y sigilo. Su capacidad para maniobrar en un entorno tridimensional depende de un conjunto de sistemas de propulsión y control finamente ajustados.
La Hélice: El Motor Silencioso
En la popa del submarino se encuentra la hélice, el componente que le da el impulso necesario para surcar las aguas. No es una hélice cualquiera; su diseño es uno de los secretos mejor guardados de cualquier armada. El objetivo no es solo la velocidad, sino el silencio. Una hélice ruidosa es una sentencia de muerte para un submarino, ya que el sonido viaja largas distancias bajo el agua y puede ser detectado por el enemigo. Por ello, las hélices modernas suelen tener entre 5 y 7 palas con formas complejas y curvadas (diseño sesgado) para reducir la cavitación, un fenómeno donde se forman burbujas de vapor que al colapsar generan un ruido característico. El tamaño y configuración varían: los submarinos nucleares, más grandes y rápidos, pueden tener hélices de mayor tamaño y múltiples ejes, mientras que los convencionales (diésel-eléctricos) suelen usar una hélice más pequeña en un solo eje.
Timones y Planos de Inmersión: Las Aletas del Gigante
Para dirigir este gigante subacuático se utilizan una serie de superficies de control, similares a las de un avión. En la popa, un timón vertical permite al submarino girar a babor o estribor (izquierda o derecha). Junto a él, los timones horizontales, también llamados planos de popa, controlan el ángulo de ascenso o descenso (cabeceo). A menudo, hay un par adicional de planos horizontales cerca de la proa o en la vela (la torre del submarino), conocidos como planos de proa. Estos permiten un control más fino de la profundidad y la estabilidad, especialmente a bajas velocidades. La coordinación precisa de todos estos timones permite al submarino realizar maniobras complejas y mantener una profundidad constante.
El Arte de Sumergirse: Los Tanques de Inmersión
La habilidad más definitoria de un submarino es su capacidad para sumergirse y emerger a voluntad. Este proceso, que parece casi mágico, se rige por un principio físico básico: la flotabilidad. Los tanques de inmersión, o tanques de lastre, son los encargados de gestionar este principio. Cuando el submarino está en la superficie, estos tanques están llenos de aire, lo que lo hace menos denso que el agua y le permite flotar. Para sumergirse, se abren unas válvulas en la parte inferior (lumbreras de inundación) y otras en la superior (respiraderos), permitiendo que el agua del mar inunde los tanques y expulse el aire. Al llenarse de agua, el submarino gana peso, su densidad aumenta y comienza a descender. Para emerger, el proceso se invierte: se inyecta aire a alta presión en los tanques, forzando la salida del agua por las lumbreras inferiores. El submarino pierde peso, se vuelve menos denso y asciende hacia la superficie. Ajustando finamente la cantidad de agua en unos tanques de compensación más pequeños, el submarino puede alcanzar la flotabilidad neutra, permitiéndole 'flotar' a una profundidad específica sin ascender ni descender.
Los Ojos Sobre la Superficie: El Periscopio
El periscopio es quizás la parte más icónica de un submarino. Este ingenioso dispositivo permite a la tripulación observar lo que ocurre en la superficie sin exponer la nave. Tradicionalmente, era un largo tubo óptico con un sistema de prismas y lentes que transportaba la imagen desde la superficie hasta el ojo del observador en la sala de control. Aunque era efectivo, requería una perforación significativa en el casco resistente. Los submarinos más modernos han reemplazado este sistema óptico por mástiles optrónicos. Estos no penetran en el casco resistente, sino que elevan un conjunto de sensores de alta tecnología, incluyendo cámaras de alta definición, cámaras térmicas y sistemas de guerra electrónica. La información se transmite por fibra óptica a unas pantallas de alta resolución en la sala de control, ofreciendo una visión mucho más completa y versátil del entorno sin comprometer la integridad estructural del casco.
Tabla Comparativa: Submarino Convencional vs. Nuclear
| Característica | Submarino Convencional (Diésel-Eléctrico) | Submarino Nuclear |
|---|---|---|
| Sistema de Propulsión | Motores diésel para navegar en superficie y cargar baterías; motores eléctricos para navegación sumergida. | Un reactor nuclear genera calor, que produce vapor para mover turbinas que impulsan la hélice y generan electricidad. |
| Autonomía Sumergido | Limitada por la capacidad de las baterías (horas o días). Debe salir a la superficie o usar snorkel para recargar. | Prácticamente ilimitada. Solo restringida por las provisiones de alimentos para la tripulación (meses). |
| Velocidad Máxima | Generalmente más lentos, especialmente en inmersión prolongada para conservar energía. | Capaces de mantener altas velocidades de forma sostenida durante largos periodos. |
| Sigilo | Extremadamente silenciosos cuando operan con baterías, ya que el motor eléctrico apenas hace ruido. | Deben lidiar con el ruido constante de las bombas de refrigeración del reactor, aunque la tecnología moderna lo ha reducido enormemente. |
Preguntas Frecuentes (FAQ)
¿Cómo respira la tripulación dentro de un submarino?
El aire dentro del submarino es constantemente reciclado. El oxígeno se produce a bordo, generalmente a través de la electrólisis del agua, que separa las moléculas de H2O en hidrógeno y oxígeno. El dióxido de carbono (CO2) exhalado por la tripulación es eliminado del aire mediante "depuradores" químicos que lo absorben. Otros sistemas filtran contaminantes para mantener la atmósfera limpia y segura durante meses.
La navegación se basa en una combinación de tecnologías. El principal sensor es el SONAR (Sound Navigation and Ranging), que utiliza ondas sonoras para detectar otros buques, obstáculos y mapear el fondo marino. El sonar pasivo 'escucha' los sonidos del océano, mientras que el sonar activo emite un pulso ('ping') y analiza el eco. Además, utilizan sistemas de navegación inercial, que mediante giroscopios y acelerómetros calculan la posición, rumbo y velocidad del submarino sin necesidad de señales externas como el GPS, que no funciona bajo el agua.
¿Qué es un submarino costero?
Un submarino costero es una nave más pequeña y ágil diseñada para operar en aguas poco profundas, cerca del litoral. Un ejemplo histórico fue el Tipo XXIII alemán de la Segunda Guerra Mundial, que con solo 280 toneladas y una tripulación de 14 hombres, incorporaba innovaciones como una alta velocidad en inmersión. Su misión no es la patrulla oceánica de largo alcance, sino la defensa costera, la inserción de fuerzas especiales o el ataque en zonas restringidas donde un submarino más grande no podría operar.
En conclusión, un submarino es mucho más que la suma de sus partes. Es un ecosistema tecnológico autosuficiente donde cada componente, desde el robusto casco resistente hasta la silenciosa hélice, está diseñado para trabajar en perfecta armonía, permitiendo a la humanidad explorar y dominar uno de los últimos confines de nuestro planeta: el vasto y misterioso mundo submarino.
