¿Qué es una Imagen Panorámica Equirectangular?

Si alguna vez has trabajado en el espacio del diseño 3D, especialmente en la renderización de automóviles o arquitectura, es muy probable que te hayas topado con el término "imagen panorámica equirectangular". Es un nombre largo y técnico, pero la idea detrás de él es fascinante y fundamental para la creación de mundos digitales inmersivos. En esencia, una imagen panorámica equirectangular es una representación plana de una vista esférica completa de 360 grados. Es una forma de desplegar un mundo entero en una sola imagen bidimensional, y su poder reside en cómo podemos volver a envolver esa imagen para recrear una escena tridimensional.

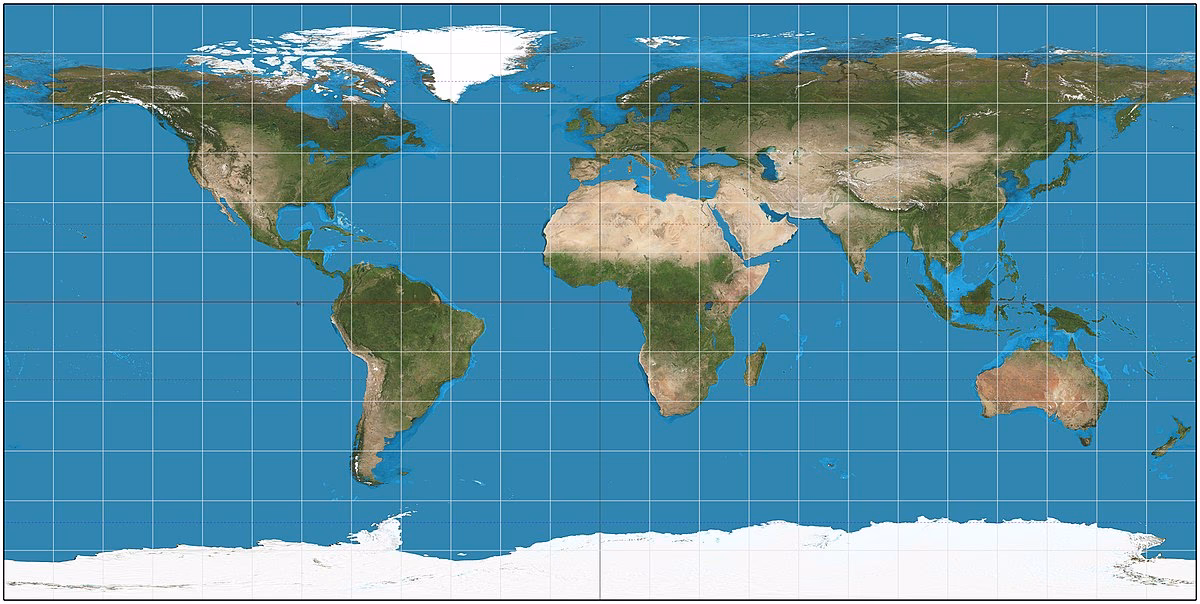

La mejor analogía para entender este concepto es pensar en un mapa del mundo tradicional. Nuestro planeta es una esfera, y representarlo en una hoja de papel plana es imposible sin algún tipo de proyección que distorsione la realidad. Los mapas que vimos en la escuela, con Groenlandia pareciendo tan grande como África, son un ejemplo de esta proyección. Una proyección equirectangular hace algo muy similar: toma una esfera de visión y la "desenvuelve" en un rectángulo, listo para ser utilizado en software especializado.

Un Vistazo a la Historia y la Técnica

Aunque suene a tecnología de vanguardia, el concepto de la proyección equirectangular no es nuevo. De hecho, sus orígenes se remontan a la cartografía antigua, inventada alrededor del año 100 d.C. por Marino de Tiro. También se conoce como "plate carrée" o proyección no proyectada, ya que su funcionamiento es matemáticamente directo: la coordenada horizontal de la imagen corresponde directamente a la longitud geográfica, y la coordenada vertical corresponde a la latitud, sin aplicar transformaciones complejas.

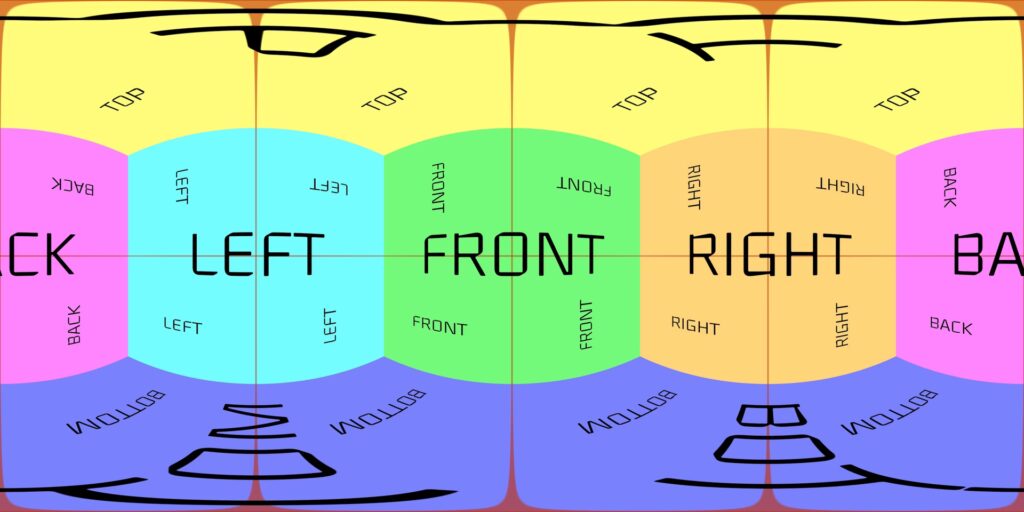

En una imagen panorámica equirectangular, todas las líneas verticales en el mundo real permanecen perfectamente verticales en la imagen. El horizonte se convierte en una línea recta que cruza exactamente por el centro de la imagen. Esto crea una relación lineal entre las coordenadas de la imagen y los ángulos de paneo (movimiento horizontal) e inclinación (movimiento vertical) en la escena real. Sin embargo, esta simplicidad tiene un costo: la distorsión. Los polos de la esfera, conocidos como el Zenith y Nadir (el punto directamente arriba y directamente abajo del espectador), se estiran enormemente hasta ocupar todo el borde superior e inferior de la imagen. Esto significa que las áreas cercanas a los polos se deforman de manera extrema en sentido horizontal.

Debido a esta estructura, es crucial que las imágenes equirectangulares mantengan una relación de aspecto estricta de 2:1. Esto significa que el ancho de la imagen debe ser exactamente el doble de su altura. Esta proporción asegura que la imagen representa un campo de visión completo de 360 grados en horizontal y 180 grados en vertical, algo que el software de visualización y renderizado espera para reconstruir la esfera correctamente.

El Poder de la Inmersión: HDRi y Renderizado 3D

La verdadera magia de las imágenes equirectangulares se desata cuando se combinan con otra tecnología: las imágenes de alto rango dinámico (HDR o High Dynamic Range). El resultado es lo que conocemos como un mapa HDRi (High Dynamic Range Image). Estos no son simples panoramas; son archivos equirectangulares que contienen datos de iluminación increíblemente detallados de la escena original.

Un mapa HDRi no solo captura la apariencia visual de un entorno en 360°, sino que también almacena la intensidad y el color de cada fuente de luz presente en ese lugar, desde el brillo cegador del sol hasta los reflejos sutiles en un charco. Cuando este archivo se carga en un software de renderizado 3D, el programa puede usar esa información lumínica para iluminar cualquier objeto 3D que se coloque dentro de la escena. El resultado es un nivel de realismo asombroso. Los reflejos en la carrocería de un coche digital coincidirán perfectamente con el entorno capturado, las sombras se proyectarán con la suavidad y dirección correctas, y la iluminación general hará que el objeto parezca estar realmente allí. Esta técnica es la piedra angular para crear renders fotorrealistas que a menudo son indistinguibles de una fotografía real.

Métodos de Captura: Del Consumidor al Profesional

Hoy en día, capturar una imagen equirectangular puede ser un proceso sorprendentemente simple o increíblemente complejo, dependiendo del nivel de calidad que se busque.

Cámaras de 360° para Consumidores

Existen cámaras de 360° asequibles que, con solo presionar un botón, capturan una vista esférica completa utilizando lentes de ojo de pez opuestos. Estas cámaras procesan y unen las imágenes internamente para producir un archivo equirectangular listo para compartir en redes sociales o para visualizaciones rápidas. Son fantásticas para capturar momentos de forma inmersiva, pero su calidad de imagen, resolución y, sobre todo, su rango dinámico, no son suficientes para las exigencias del diseño 3D profesional.

Captura Profesional para Mapas HDRi

Para crear un mapa HDRi de alta calidad, el proceso es mucho más meticuloso. Un fotógrafo profesional no captura la escena de una sola vez. En su lugar, utiliza una cámara de formato medio o DSLR de alta gama montada en una rótula panorámica especial. Se toman decenas, a veces cientos, de fotografías desde un único punto de vista, cubriendo sistemáticamente toda la esfera en múltiples ángulos y direcciones. Además, para cada ángulo, se capturan múltiples exposiciones (bracketing) para registrar todo el rango dinámico de la luz. Posteriormente, un software especializado, junto con la habilidad de un editor humano, se encarga de unir (stitch) todas estas imágenes y datos de iluminación en un único y masivo archivo equirectangular, que puede alcanzar resoluciones de hasta 32K o más.

Desafíos y Problemas Comunes

A pesar de su utilidad, trabajar con el formato equirectangular presenta varios desafíos técnicos debido a su inherente distorsión polar.

• Retoque y Edición: La edición de áreas cercanas al zenith y al nadir es una pesadilla. Tareas simples como clonar un trípode en el nadir o eliminar un objeto en el cielo se vuelven extremadamente complejas porque las herramientas de edición operan sobre una imagen severamente deformada.
• Mezcla de Costuras (Blending): Los algoritmos automáticos que unen las diferentes fotos para crear el panorama pueden tener dificultades para crear transiciones suaves cerca de los polos. Si las costuras de la unión pasan muy cerca del zenith o el nadir, pueden aparecer artefactos visibles.
• Mapeo de Tonos (Tone Mapping): Los operadores de mapeo de tonos locales, que ajustan el contraste y el brillo en diferentes partes de la imagen, pueden producir resultados extraños y halos alrededor de los polos distorsionados.
• Escalado y Redimensionamiento: Debido al estiramiento horizontal, hay una gran redundancia de datos en las regiones polares. Si se reduce el tamaño de una imagen equirectangular en un editor estándar como Photoshop, la resolución efectiva disminuye en todas partes excepto en los polos, lo que puede causar artefactos radiales al visualizarla en un visor 360°. La solución es convertir la imagen a una proyección menos distorsionada, como la cúbica, antes de escalar, enfocar o desenfocar.

Tabla Comparativa: Proyección Equirectangular vs. Cúbica

Preguntas Frecuentes (FAQ)

¿Por qué las imágenes equirectangulares se ven tan raras y deformadas?

Se ven deformadas porque son una proyección matemática, no una fotografía convencional. Están diseñadas para ser interpretadas por un software que las "envuelve" de nuevo en una esfera. Al verlas en un visor de imágenes plano, estamos viendo el "mapa del mundo" desplegado, con toda su distorsión inherente, especialmente en los polos superior e inferior.

¿Qué es la relación de aspecto 2:1 y por qué es tan importante?

La relación de aspecto 2:1 significa que el ancho de la imagen es el doble que su altura. Esta proporción corresponde directamente a los 360 grados de una rotación horizontal completa y los 180 grados desde el punto más alto (zenith) hasta el más bajo (nadir). Si la proporción no es exacta, el software puede interpretar mal el mapeo y mostrar la esfera 360° de forma incorrecta o incompleta.

¿Puedo crear una imagen equirectangular con mi teléfono?

Sí, muchas aplicaciones de cámara de smartphone tienen modos de "foto esférica" o "panorama 360" que pueden generar una imagen equirectangular. La calidad no será comparable a la de un equipo profesional, especialmente en términos de rango dinámico y resolución, pero es una excelente manera de experimentar con la tecnología.

¿Cuál es la diferencia entre una imagen panorámica 360° y un mapa HDRi?

Técnicamente, un mapa HDRi ES una imagen panorámica 360°, generalmente en formato equirectangular. La diferencia clave es la "profundidad" de la información que contiene. Mientras que una panorámica estándar solo almacena los colores visibles (rango dinámico estándar), un HDRi almacena una cantidad mucho mayor de datos de luz, capturando desde las sombras más oscuras hasta las luces más brillantes con una precisión física. Es esta información lumínica adicional lo que lo hace tan valioso para el renderizado 3D.
