Telégrafo de Órdenes: El Corazón del Barco

En el imaginario colectivo, gracias al cine y la literatura naval, todos tenemos la imagen del capitán de un barco gritando órdenes mientras gira una imponente palanca de latón. Ese dispositivo, el telégrafo de órdenes de máquinas, es mucho más que un simple accesorio nostálgico; es una pieza de ingeniería fundamental que ha garantizado durante más de un siglo la comunicación precisa y fiable entre el cerebro del buque, el puente de mando, y su corazón, la sala de máquinas. Aunque la tecnología ha avanzado a pasos agigantados, su principio y su importancia para la seguridad en la navegación siguen plenamente vigentes. Este artículo explora su funcionamiento, su evolución y por qué sigue siendo indispensable en los buques más modernos del mundo.

¿Qué es y Cómo Funciona un Telégrafo de Órdenes?

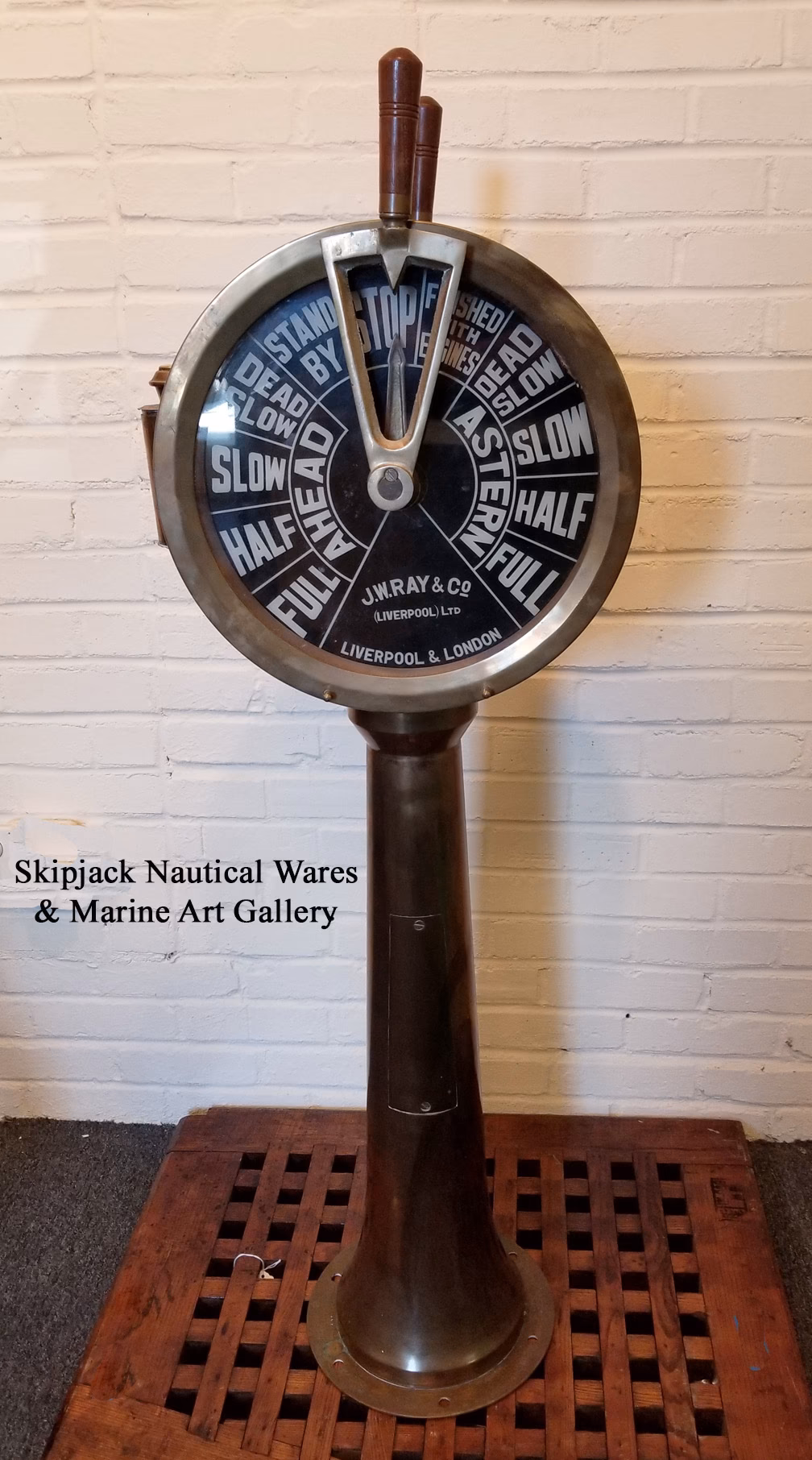

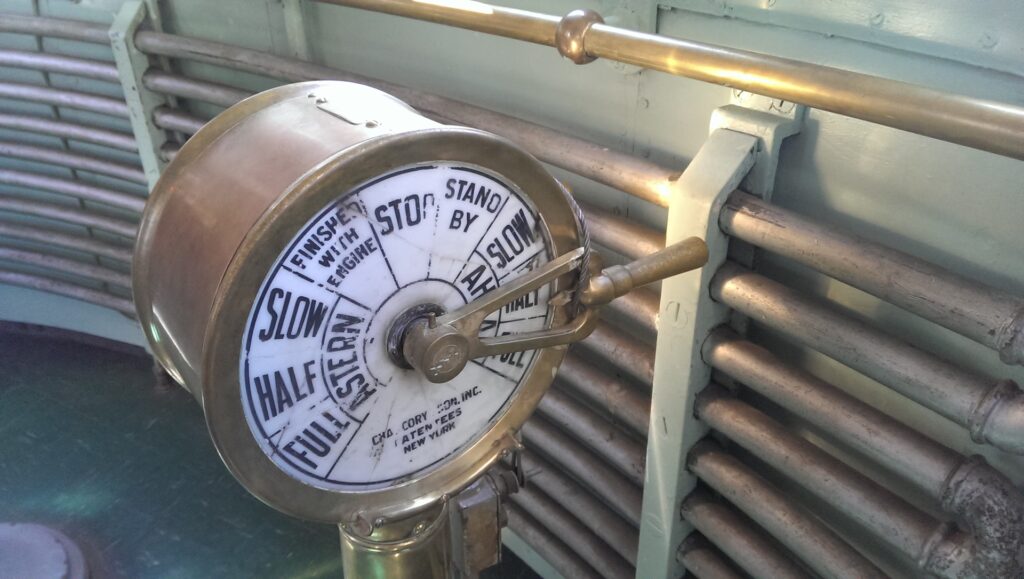

En esencia, un telégrafo de órdenes de máquinas (Engine Order Telegraph o EOT en inglés) es un instrumento de comunicación náutica diseñado para transmitir las órdenes de velocidad y dirección del motor desde el puente de mando a la sala de máquinas. En los barcos más antiguos, donde los motores no se controlaban remotamente, era la única forma de que el capitán indicara a los ingenieros qué maniobra debían realizar.

El funcionamiento clásico es un elegante diálogo mecánico y sonoro:

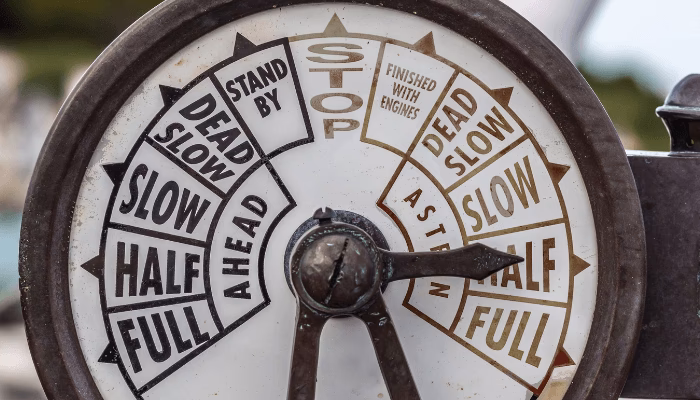

1. Orden desde el Puente: El capitán o el oficial de guardia mueve la palanca del telégrafo a la posición deseada en el dial (por ejemplo, "Avante Toda" o "Media Atrás").
2. Alerta en la Sala de Máquinas: Al moverse la palanca, una campana suena en la sala de máquinas para alertar a los ingenieros de que ha llegado una nueva orden. Simultáneamente, el puntero del telégrafo receptor en la sala de máquinas se mueve a la misma posición que el del puente.
3. Acuse de Recibo: Un ingeniero en la sala de máquinas mueve la palanca de su propio telégrafo para alinearla con el puntero que indica la nueva orden. Este acto sirve como acuse de recibo.
4. Confirmación en el Puente: El movimiento de la palanca en la sala de máquinas hace que suene una campana en el puente y mueve un segundo puntero en el dial del telégrafo del capitán, confirmando que la orden ha sido recibida y entendida.
5. Ejecución de la Maniobra: Solo después de acusar recibo, los ingenieros comienzan a realizar los ajustes necesarios en las calderas, turbinas o motores para cumplir con la orden. En sistemas complejos como los de propulsión a vapor, esto podía llevar un tiempo considerable.

Curiosamente, a estas órdenes a menudo se les conoce como "campanas" ("bells" en inglés), precisamente por la alarma sonora que las acompaña. Además, es común referirse a estos aparatos como Chadburns, en honor a la empresa de Liverpool que fue pionera en su fabricación.

La Tecnología Oculta: De Cadenas a Sincros

Los primeros telégrafos eran puramente mecánicos, conectados por cadenas y engranajes que recorrían todo el barco. Sin embargo, pronto fueron reemplazados por sistemas eléctricos mucho más fiables y precisos. Una de las tecnologías clave que permitió esta evolución fue el uso de sincros (también conocidos como selsyns).

Un sincro es, en efecto, un tipo de transformador rotativo. Funciona con corriente alterna y consta de dos partes principales:

• Rotor: Una bobina primaria que gira físicamente junto con la palanca del telégrafo.
• Estator: Tres bobinas secundarias fijas, dispuestas a 120 grados entre sí.

Cuando la corriente alterna excita el rotor, induce voltajes en las tres bobinas del estator. La magnitud del voltaje en cada una de estas bobinas depende directamente del ángulo del rotor. En el telégrafo receptor, un sistema idéntico lee estos voltajes y obliga a su propio rotor (conectado al puntero) a girar hasta alcanzar exactamente el mismo ángulo que el transmisor. Es una forma ingeniosa y robusta de transmitir una posición angular a distancia sin necesidad de electrónica digital. Esta tecnología era tan precisa que la Marina de los EE. UU. la utilizó para apuntar la artillería pesada de sus acorazados, donde un error de una fracción de grado era crítico.

El Telégrafo en la Era Digital: ¿Qué Sucede si Falla el Sistema Principal?

Podríamos pensar que en los buques modernos, con controles digitales y joysticks, el telégrafo es una reliquia. Nada más lejos de la realidad. Aunque hoy en día los motores se controlan directamente desde el puente a través de un sistema de control remoto de propulsión, el telégrafo de órdenes ha evolucionado para convertirse en la Interfaz Humano-Máquina (HMI) principal y, lo que es más importante, en el sistema de respaldo crucial.

El propósito principal de un sistema de telégrafo moderno es generar el valor de RPM (revoluciones por minuto) o de paso de hélice deseado para el sistema de control remoto. Sin embargo, su verdadero valor se demuestra cuando este sistema principal falla. En caso de una avería en el control remoto, el telégrafo de órdenes vuelve a su función original: se convierte en un sistema para transferir órdenes de maniobra a la sala de control de máquinas o, si es necesario, directamente al puesto local del motor. Al dar una orden, se activa una alarma sonora que no cesa hasta que el personal de máquinas ha acusado recibo de la orden, garantizando que la comunicación no se pierda en un momento crítico.

Los sistemas modernos también incorporan el concepto de eje eléctrico. Esto significa que todos los telégrafos ubicados en el puente (consola principal, alerones de babor y estribor, consola de popa) están conectados en red y se mueven de forma síncrona, como si estuvieran unidos por un eje mecánico invisible. Un controlador centralizado supervisa todos los dispositivos de la red y se interconecta con otros sistemas vitales del buque, como el VDR (Registrador de Datos de la Travesía) o el sistema de alarmas.

Tabla Comparativa: Telégrafo Clásico vs. Moderno

Preguntas Frecuentes (FAQ)

¿Qué pasa si se ignora una orden del telégrafo en un sistema moderno?

La alarma sonora asociada a la orden permanecerá activa indefinidamente hasta que la orden sea reconocida por un operador en la sala de máquinas. Es un sistema diseñado a prueba de fallos para asegurar que ninguna orden crítica se pierda.

¿El telégrafo controla el motor directamente?

En los barcos antiguos, no. Era un simple comunicador. En los buques modernos, sí, actúa como la palanca de mando principal para el sistema de control remoto. Pero siempre conserva su función de comunicador como respaldo.

¿Por qué los telégrafos tienen posiciones como "Media" o "Poca" en lugar de RPM exactas?

Estas son órdenes estandarizadas y comprendidas universalmente en el mundo marítimo. Cada una corresponde a un rango predefinido de RPM o potencia que los ingenieros conocen bien para cada buque. Simplifica la comunicación en momentos de alta presión y garantiza una respuesta rápida y predecible.

¿Se siguen fabricando e instalando estos dispositivos?

Absolutamente. Empresas como Kwant Controls B.V. se especializan en la fabricación de sistemas de telégrafo de órdenes de última generación que cumplen con todas las normativas marítimas actuales. Son un requisito de seguridad indispensable en cualquier buque comercial.
