DVI: La Guía Definitiva del Conector de Vídeo

En el vasto universo de las conexiones de vídeo, es fácil perderse entre siglas y estándares. Mientras que hoy en día los puertos HDMI y DisplayPort reinan de forma indiscutible, hubo un tiempo en el que un conector se erigió como el puente crucial entre el mundo analógico y la nueva era digital: el DVI. Aunque para muchos jugadores y entusiastas de la tecnología pueda parecer una reliquia, comprender qué es, cómo funciona y qué tipos existen es fundamental para entender la evolución de nuestros monitores y tarjetas gráficas. Este conector no solo reemplazó al veterano VGA, sino que sentó las bases para las interfaces que utilizamos hoy en día.

¿Qué es Exactamente la Interfaz DVI?

DVI son las siglas de Digital Visual Interface (Interfaz Visual Digital), un estándar de conexión de vídeo desarrollado por el consorcio Digital Display Working Group (DDWG) y lanzado en 1999. Su principal objetivo era claro y ambicioso: crear una interfaz capaz de transmitir señales de vídeo digital sin comprimir desde una fuente (como una tarjeta gráfica) a un dispositivo de visualización (como un monitor), maximizando así la calidad de imagen en las emergentes pantallas planas LCD.

A diferencia de su predecesor, el VGA, que transmitía una señal puramente analógica, DVI fue diseñado para manejar señales digitales nativas. Esto eliminaba la necesidad de una doble conversión (de digital a analógico en la tarjeta gráfica y de analógico a digital en el monitor), un proceso que inevitablemente degradaba la calidad de la imagen, provocando ruido, falta de nitidez o desenfoque. Con DVI, la señal digital que generaba la GPU llegaba intacta al monitor, resultando en una imagen mucho más clara, nítida y estable.

Características Clave de la Conexión DVI

La tecnología detrás de DVI se basa en el formato de datos PanelLink, que utiliza una técnica de señalización diferencial de transición minimizada (TMDS). Sin entrar en detalles excesivamente técnicos, estas son sus características más relevantes:

• Transmisión sin compresión: DVI envía cada fotograma de la imagen de forma constante y sin ningún tipo de compresión, lo que garantiza la máxima fidelidad visual.
• Soporte para Single Link y Dual Link: Una de sus características más importantes es la capacidad de operar en dos modos. El modo Single Link utiliza un conjunto de pares trenzados de cables para transmitir datos, mientras que el modo Dual Link duplica estos pares para, efectivamente, duplicar el ancho de banda. Esto permite alcanzar resoluciones y tasas de refresco mucho más altas.
• Flexibilidad Analógica y Digital: Como veremos más adelante, algunos tipos de conectores DVI fueron diseñados para ser retrocompatibles, pudiendo transportar también señales analógicas, facilitando la transición desde los antiguos monitores CRT.
• Plug & Play: Desde su concepción, fue diseñado para ser un sistema sencillo de conectar y usar, permitiendo que los dispositivos se reconocieran automáticamente sin configuraciones complejas por parte del usuario.

Tipos de Conectores DVI: No Todos son Iguales

Uno de los aspectos que más confusión genera sobre DVI es la existencia de varios tipos de conectores físicamente similares pero funcionalmente muy diferentes. La clave para distinguirlos está en la configuración y cantidad de sus pines. Principalmente, se dividen en tres grandes familias:

DVI-A (Analógico)

Este conector, con una configuración de 12+5 pines, es el más simple y hoy en día obsoleto. Su única función era transportar una señal de vídeo analógica. Básicamente, era una alternativa al conector VGA con una forma diferente. Su principal utilidad era permitir la conexión de monitores CRT a tarjetas gráficas con salida DVI mediante un adaptador pasivo. No ofrece ninguna de las ventajas de la señal digital.

DVI-D (Digital)

Como su nombre indica, el DVI-D está diseñado exclusivamente para transportar señales de vídeo digitales. Es el tipo más común en el contexto de las pantallas planas. A su vez, se subdivide en dos categorías según el ancho de banda que soportan:

• DVI-D Single Link: Con 18+1 pines, soporta un ancho de banda máximo de 165 MHz, lo que le permite alcanzar resoluciones de hasta 1920x1200 a 60 Hz. Fue el estándar para la mayoría de monitores Full HD (1080p) durante años.
• DVI-D Dual Link: Con 24+1 pines, duplica el ancho de banda. Esto le permite manejar resoluciones mucho mayores, como 2560x1600 a 60 Hz, o tasas de refresco más altas, como 1920x1080 a 144 Hz. Fue un conector muy popular en el mundo del gaming competitivo antes de la estandarización de DisplayPort.

DVI-I (Integrado)

El conector DVI-I es el más versátil de todos, ya que es una solución híbrida. Sus pines adicionales le permiten transportar tanto una señal digital como una analógica a través del mismo puerto. Es importante aclarar que no convierte la señal; simplemente tiene los circuitos necesarios para enviar una u otra. Al igual que el DVI-D, existe en dos versiones:

• DVI-I Single Link: Con 18+5 pines, combina las capacidades de un DVI-D Single Link y un DVI-A.
• DVI-I Dual Link: Con 24+5 pines, es el conector más completo, soportando DVI-D Dual Link y DVI-A. Esto lo hacía ideal para tarjetas gráficas que querían ofrecer máxima compatibilidad con todo tipo de monitores.

Tabla Comparativa Rápida de Conectores DVI

Para visualizar mejor las diferencias, aquí tienes una tabla resumen:

DVI vs. HDMI: La Batalla de los Conectores

La pregunta del millón para muchos usuarios es: ¿qué es mejor, DVI o HDMI? La respuesta corta es que HDMI es tecnológicamente superior y es el estándar actual por varias razones de peso.

1. Audio y Vídeo en un solo cable: Esta es la diferencia más fundamental. DVI solo está diseñado para transmitir vídeo. Si usas DVI, necesitas un cable de audio por separado. HDMI integra tanto vídeo digital de alta definición como audio multicanal en un único cable, simplificando enormemente las conexiones.
2. Resoluciones y Tasas de Refresco Superiores: Mientras que DVI Dual Link se estancó en 2560x1600 a 60Hz, el estándar HDMI ha seguido evolucionando. HDMI 2.0 ya soporta 4K a 60 Hz, y el más reciente HDMI 2.1 puede manejar resoluciones 4K a 120/144 Hz e incluso 8K.
3. Características Adicionales: HDMI ha incorporado a lo largo de los años tecnologías que DVI nunca tuvo, como el soporte para HDR (High Dynamic Range), que mejora drásticamente el color y el contraste; VRR (Variable Refresh Rate) para un juego más fluido; y CEC (Consumer Electronics Control), que permite controlar varios dispositivos con un solo mando a distancia.
4. Estandarización y Tamaño: El conector HDMI es mucho más pequeño y compacto, lo que facilita su integración en dispositivos cada vez más delgados como portátiles, tablets o consolas. Se ha convertido en el estándar universal de la industria audiovisual.

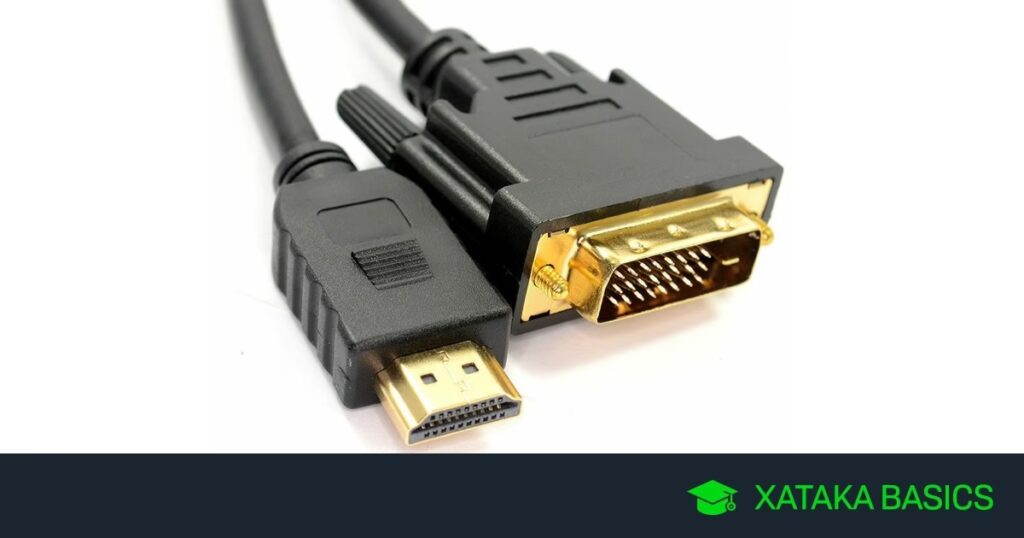

Pese a todo, DVI y HDMI comparten la misma señal de vídeo digital (TMDS), lo que significa que se puede usar un adaptador pasivo para conectar una salida DVI-D a una entrada HDMI (o viceversa), aunque solo se transmitirá la señal de vídeo.

El Legado del DVI en la Actualidad

Hoy en día, el conector DVI ha sido prácticamente desplazado del mercado de consumo. Las nuevas tarjetas gráficas de gama media y alta rara vez lo incluyen, optando por múltiples puertos DisplayPort y HDMI. Sin embargo, su legado perdura. Fue un paso indispensable en la transición digital y sigue siendo una opción viable y funcional para muchos montajes con hardware más antiguo o para monitores 1080p que no requieren las características avanzadas de los estándares modernos. Para muchos jugadores, un cable DVI-D Dual Link fue su primera puerta de entrada a la fluidez de los 144 Hz, y eso es algo que no se olvida fácilmente.

Preguntas Frecuentes (FAQ)

¿Puedo conectar mi tarjeta gráfica con salida DVI a un monitor HDMI?

Sí, puedes hacerlo con un cable DVI-D a HDMI o un adaptador. La conexión funcionará perfectamente para el vídeo, pero recuerda que no transmitirá audio. Deberás conectar tus altavoces o auriculares directamente al ordenador.

¿Cómo puedo saber si mi puerto DVI es Single Link o Dual Link?

La forma más sencilla es mirar la matriz de pines del conector. Un conector Single Link tendrá un hueco visible en el centro de la rejilla de pines. Un conector Dual Link tendrá esa zona central completamente llena de pines.

¿Sigue mereciendo la pena comprar un monitor con DVI?

Para un equipo nuevo, lo más recomendable es optar por monitores con HDMI y/o DisplayPort. Sin embargo, si encuentras una buena oferta en un monitor de segunda mano o tienes un equipo antiguo que solo tiene salida DVI, sigue siendo una conexión perfectamente funcional para resoluciones de hasta 1080p o incluso 1440p si es Dual Link.

¿Por qué mi cable DVI no encaja en el puerto de mi tarjeta gráfica?

Probablemente estés intentando conectar un cable DVI-I (con los 4 pines analógicos extra alrededor de la pala horizontal) en un puerto DVI-D (que no tiene los agujeros para esos pines). Revisa siempre la compatibilidad de los puertos y los cables antes de forzar la conexión.
