Detector de Flancos: El Secreto de tus Botones

¿Alguna vez te has preguntado qué sucede exactamente en el instante en que presionas un botón en tu control o arcade stick? No hablamos de la animación en pantalla, sino del evento eléctrico, minúsculo y ultrarrápido, que le dice al juego "¡AHORA!". Ese momento preciso es todo, y la tecnología que lo captura se conoce como detección de flancos. Hoy vamos a sumergirnos en el fascinante mundo de la electrónica detrás de nuestros videojuegos, explorando cómo un componente clásico como la puerta lógica XOR 74LS86 puede convertirse en el corazón de un detector de pulsaciones increíblemente preciso, diferenciando entre el inicio y el fin de una acción.

Entendiendo los Flancos en el Mundo Digital

En la electrónica digital, las señales no son graduales; son binarias. O están en un estado BAJO (0) o en un estado ALTO (1). Piensa en un botón: cuando no está presionado, envía una señal BAJA. Cuando lo presionas, la señal cambia a ALTA. La transición, ese cambio instantáneo de un estado a otro, es lo que llamamos un "flanco".

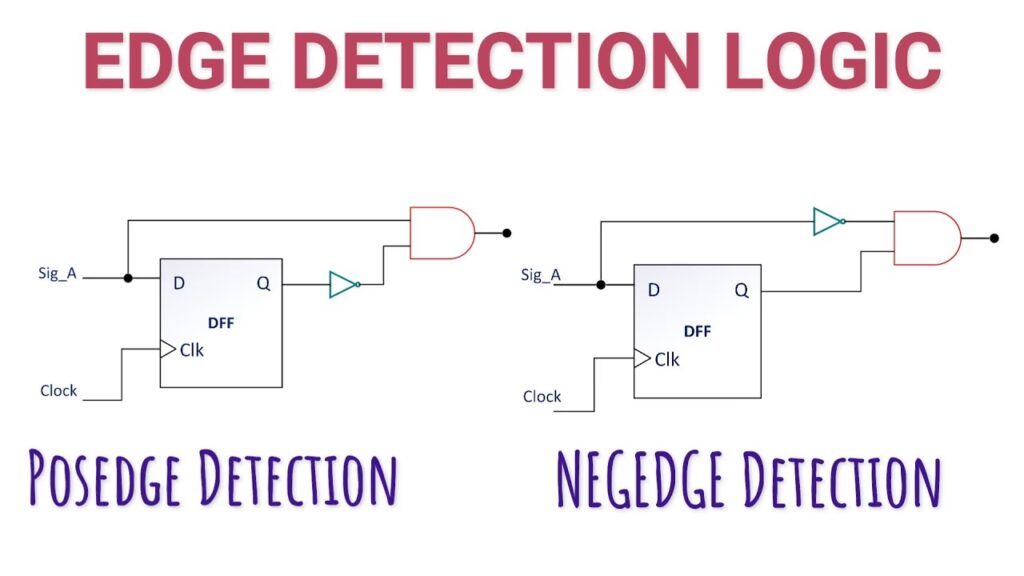

Detector de Flanco de Subida (Rising Edge)

Un detector de flanco de subida es un circuito diseñado para reaccionar única y exclusivamente al momento en que una señal pasa de BAJO a ALTO. En términos de gaming, esto es el instante exacto en que tu dedo hace contacto y presiona el botón. El circuito ignora si el botón permanece presionado o si está suelto; su único trabajo es generar un pulso corto y limpio justo en esa transición ascendente. Es crucial para acciones que deben registrarse al momento de la pulsación, como un disparo, un salto o un golpe rápido.

Detector de Flanco de Bajada (Falling Edge)

Como su nombre indica, el detector de flanco de bajada hace lo contrario. Se activa en el momento preciso en que la señal pasa de ALTO a BAJO. Esto corresponde al instante en que sueltas el botón. Puede parecer menos importante, pero es fundamental para mecánicas de juego como cargar un disparo (la acción ocurre al soltar), activar un escudo que dura mientras mantienes presionado, o incluso para registrar correctamente la duración de una pulsación. La diferencia, por tanto, no está en el circuito en sí, sino en qué transición específica (0 a 1, o 1 a 0) está diseñado para detectar.

La Magia del XOR 74LS86 como Detector Dual

Aquí es donde las cosas se ponen interesantes. ¿Y si quisiéramos detectar ambos eventos? ¿Tanto la presión como la liberación del botón? Para esto, podemos usar un componente increíblemente versátil: la puerta lógica XOR (OR Exclusiva). El chip 74LS86 contiene cuatro de estas puertas.

Una puerta XOR tiene una regla muy simple: su salida es ALTA (1) únicamente si sus dos entradas son diferentes entre sí. Si ambas entradas son iguales (ambas BAJAS o ambas ALTAS), la salida es BAJA (0). Esta propiedad es la clave para construir nuestro detector.

El truco consiste en alimentar la puerta XOR con dos señales derivadas de la misma fuente (nuestro botón):

1. La señal original y directa del botón.
2. Una versión de esa misma señal, pero ligeramente retrasada.

Cuando el estado del botón cambia (ya sea al presionar o al soltar), durante un brevísimo instante, la señal original ya ha cambiado mientras que la señal retrasada todavía no. En ese pequeño lapso de tiempo, las dos entradas de la puerta XOR son diferentes, ¡y voilà! La salida de la puerta XOR genera un pulso ALTO. Una vez que la señal retrasada se pone al día, ambas entradas vuelven a ser iguales y la salida del XOR vuelve a ser BAJA. Hemos creado con éxito un pulso en cada flanco, tanto de subida como de bajada.

Construyendo el Circuito: El Rol del Filtro RC

Para crear esa versión "retrasada" de la señal, la forma más común y efectiva es usar un circuito RC, que consiste en una Resistencia (R) y un Condensador (C). El condensador actúa como un pequeño tanque de energía que tarda un tiempo en llenarse (cargarse) y vaciarse (descargarse) a través de la resistencia. Este tiempo de carga y descarga es lo que genera el retraso que necesitamos.

En una configuración típica, se podría usar una resistencia de 10kΩ y un condensador de 1µF. Estos valores crean una "constante de tiempo" de unos 10 milisegundos. Esto significa que el pulso de salida de nuestro detector durará aproximadamente 10ms, lo cual es suficientemente largo para ser detectado por cualquier microcontrolador o lógica de juego, pero lo suficientemente corto como para no ser interpretado como una pulsación mantenida.

Una ventaja adicional de este método es que actúa como un filtro anti-rebote (debouncing). Los botones mecánicos, a nivel microscópico, no crean una transición limpia. Al presionarlos, el contacto metálico "rebota" varias veces en milisegundos, creando una ráfaga de señales ALTO-BAJO. El circuito RC suaviza esta transición, ignorando los rebotes rápidos y asegurando que solo se genere un único pulso por cada acción intencionada del jugador. Esto es vital para la precisión en el gaming.

Tabla Comparativa de Métodos de Detección

Aunque el método RC es popular, existe otra técnica que usa inversores lógicos para generar el retraso. Aquí comparamos ambos:

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre un detector de flanco de subida y uno de bajada?

La diferencia radica en el evento que los activa. Un detector de flanco de subida reacciona a la transición de una señal de 0 a 1 (como presionar un botón), mientras que uno de flanco de bajada reacciona a la transición de 1 a 0 (como soltar el botón). Ambos generan un pulso corto para señalar ese momento exacto.

¿Por qué usar una puerta XOR para un detector dual en lugar de dos circuitos separados?

La elegancia de la solución con XOR es su simplicidad y eficiencia. Con una sola puerta XOR y un simple circuito RC, puedes detectar ambos flancos. Esto ahorra componentes, espacio en la placa de circuito y complejidad en el diseño, lo cual es ideal para proyectos de modding o DIY.

¿Qué pasa si cambio los valores de la resistencia y el condensador?

Cambiar estos valores te permite controlar la duración del pulso de salida. Si aumentas el valor de la resistencia o del condensador, el tiempo de carga/descarga será mayor, y por lo tanto, el pulso generado por el detector será más largo. Si los disminuyes, el pulso será más corto. Esto te da flexibilidad para adaptar el circuito a las necesidades del microcontrolador que leerá la señal.

¿Se sigue usando esta técnica en los controles modernos?

Los controles modernos (como los de PS5 o Xbox Series) utilizan microcontroladores muy avanzados que tienen detección de flancos y filtros anti-rebote implementados por software o en hardware dedicado dentro del propio chip. Sin embargo, los principios son exactamente los mismos. Entender circuitos como el detector XOR-RC es fundamental para cualquiera que se dedique a la reparación de consolas retro, a la construcción de sus propios arcade sticks, o simplemente para los curiosos que quieren saber cómo funcionan realmente las herramientas de su hobby favorito.
