Guía de Señales: Audio y Video Sin Secretos

En el mundo de los videojuegos y el entretenimiento en casa, nada rompe más la inmersión que un problema técnico inesperado. Estás a punto de derrotar al jefe final o en la escena más emocionante de una película y, de repente, la pantalla se vuelve negra con un críptico mensaje: "Sin Señal". O quizás, has invertido en un flamante sistema de sonido envolvente, pero las explosiones suenan débiles y los diálogos se pierden. Estos problemas, a menudo relacionados con la "señal", pueden ser frustrantes, pero entender su origen es el primer paso para solucionarlos y optimizar tu experiencia al máximo. En esta guía completa, desmitificaremos los errores de señal más comunes, desde el clásico conector de video hasta la compleja calibración de un sistema de audio 5.1, para que puedas volver a lo que importa: disfrutar de tu contenido sin interrupciones.

El Misterio del "D-Sub Sin Señal": ¿Qué Quiere Decir mi Pantalla?

Si alguna vez has conectado un monitor o un proyector, especialmente modelos con algunos años, es probable que te hayas topado con el término "D-Sub". Este nombre se refiere a un tipo de conector muy específico y veterano en el mundo de la informática: la conexión de Matriz Gráfica de Video, más conocida por sus siglas en inglés, VGA (Video Graphics Array). Durante décadas, fue el estándar para conectar ordenadores de sobremesa y portátiles a las pantallas.

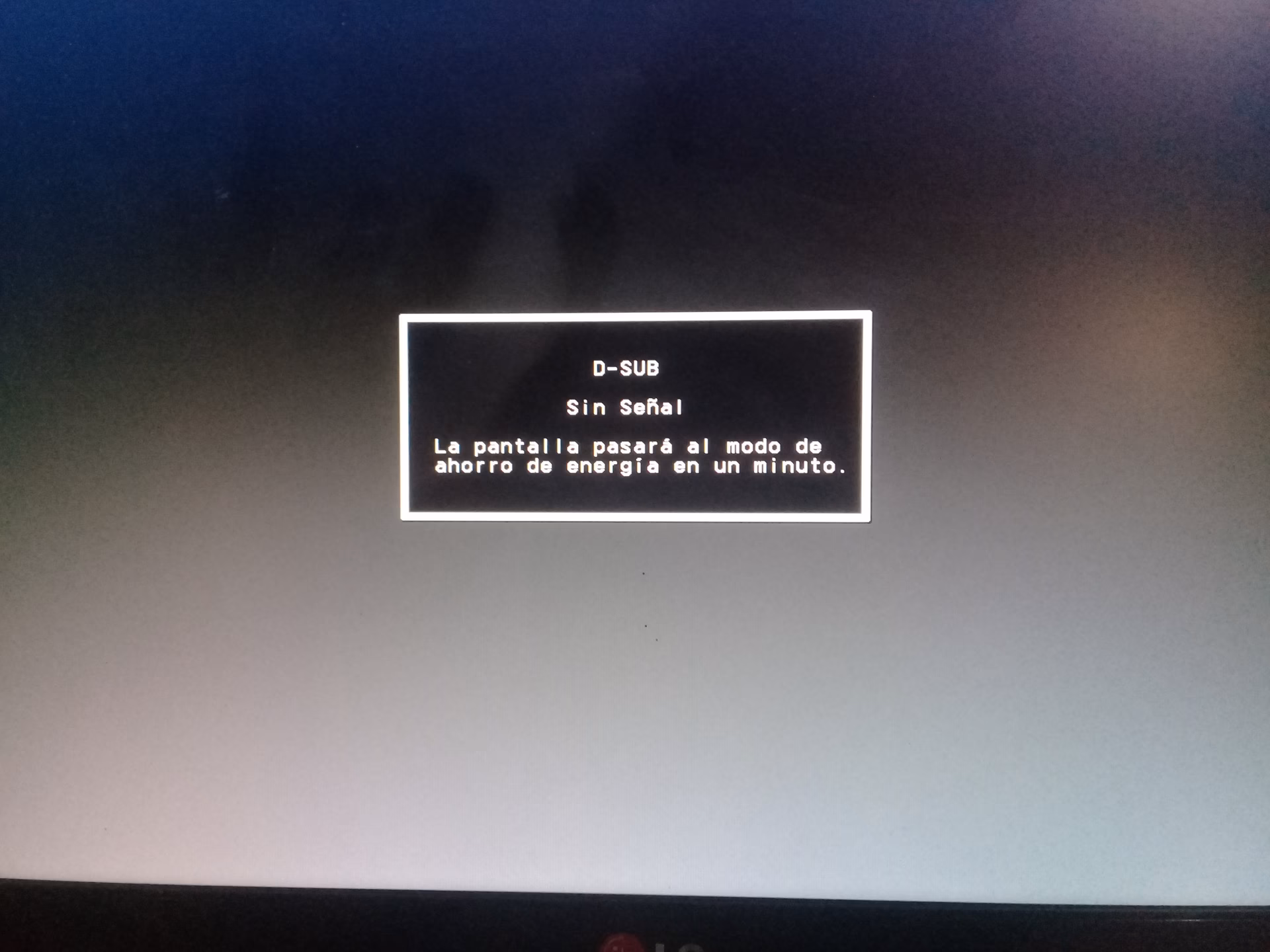

Cuando tu monitor o proyector muestra el mensaje "D-Sub sin señal", simplemente te está diciendo que no está recibiendo ninguna información de video a través de ese puerto en particular. Es como si la pantalla estuviera escuchando, pero nadie le estuviera hablando. Las causas pueden ser variadas, pero generalmente se reducen a unos pocos culpables comunes:

• El cable está suelto o mal conectado: Es la causa más frecuente. Asegúrate de que el cable VGA esté firmemente conectado tanto en el puerto de la pantalla como en el de tu ordenador o consola. Los conectores VGA suelen tener dos tornillos pequeños a los lados; apriétalos con los dedos para asegurar una conexión estable.
• El cable está dañado: Los cables no son eternos. Un pisotón, un doblez excesivo o el simple desgaste pueden dañar los finos hilos internos. Prueba con otro cable VGA si sospechas que el tuyo puede ser el problema.
• Fuente de entrada incorrecta: Las pantallas modernas tienen múltiples entradas (HDMI, DisplayPort, DVI, etc.). Es posible que la pantalla esté configurada para recibir la señal de un puerto HDMI mientras tu dispositivo está conectado por D-Sub. Utiliza el menú de la pantalla (a menudo con un botón etiquetado como "Source" o "Input") para seleccionar la entrada D-Sub/VGA correcta.
• Problemas con el dispositivo fuente: El fallo podría no estar en la pantalla, sino en el ordenador. Asegúrate de que el PC esté encendido y no en modo de suspensión. Un reinicio rápido del ordenador a menudo puede solucionar problemas de detección de pantalla. En casos más raros, podría indicar un problema con la tarjeta gráfica.

Aunque el D-Sub/VGA es una tecnología analógica más antigua y ha sido en gran parte reemplazada por estándares digitales como HDMI y DisplayPort, sigue presente en muchos equipos. Entender su funcionamiento y cómo solucionar sus errores es una habilidad útil para cualquier aficionado a la tecnología.

El Sonido Envolvente Perfecto: Calibrando tu Sistema 5.1

Pasemos del video al audio. Un sistema de sonido envolvente 5.1 es la puerta de entrada a una experiencia auditiva verdaderamente inmersiva. El "5.1" se refiere a la configuración de altavoces: tres frontales (izquierdo, central, derecho), dos posteriores o de sonido envolvente (surround izquierdo, surround derecho) y un canal dedicado a los efectos de baja frecuencia, el famoso ".1", que es reproducido por el subwoofer. Lograr que este sistema suene como lo concibieron los diseñadores de sonido de un juego o una película no es tan simple como conectar los cables; requiere una cuidadosa calibración.

La Ubicación es Clave: La Norma ITU-R BS.775

Antes de tocar cualquier ajuste, la colocación física de los altavoces es fundamental. La norma más utilizada, la ITU-R BS.775, establece una disposición ideal para maximizar la espacialidad y la coherencia del sonido. Imagina que tu posición de escucha es el centro de un círculo:

• Altavoz Central (C): Justo enfrente de ti, alineado con el centro de la pantalla.
• Altavoces Frontales (L y R): Colocados a cada lado del central, formando un ángulo de 30 grados con respecto a tu posición.
• Altavoces Surround (Ls y Rs): Ubicados a los lados y ligeramente detrás de ti, en un ángulo de aproximadamente 110 grados. Es importante notar que no van directamente detrás, sino a los lados, para crear un campo sonoro envolvente.

Todos los altavoces deberían estar, idealmente, a la misma distancia de tu cabeza. Si esto no es posible, la mayoría de los receptores de audio/video modernos permiten ajustar un "delay" o retardo para cada altavoz, compensando así las diferencias de distancia y asegurando que el sonido de todos los canales llegue a tus oídos al mismo tiempo.

El Poder del Subwoofer y el "Bass Management"

El subwoofer es una pieza especial. Su trabajo es reproducir el canal LFE (Low Frequency Effects), que contiene sonidos graves y potentes hasta los 120Hz, como explosiones o terremotos. En la mezcla original de una película, este canal se graba con un "headroom" adicional, y durante la reproducción, su señal se aumenta en 10dB para lograr un impacto máximo sin distorsión.

Sin embargo, en la mayoría de los sistemas domésticos, el subwoofer hace un doble trabajo gracias a una función llamada "Bass Management" (Gestión de graves). Si tus altavoces principales (satélites) son pequeños y no pueden reproducir frecuencias muy bajas, el Bass Management redirige esos graves desde los cinco canales principales hacia el subwoofer. Esto es crucial, ya que permite que un sistema con altavoces compactos ofrezca una respuesta de graves completa y potente. En los cines profesionales esto no ocurre, ya que todos los altavoces son de rango completo y el subwoofer solo reproduce el canal LFE dedicado.

Manos a la Obra: Guía Práctica para Calibrar tu Audio

Ahora que los altavoces están en su sitio, es hora de ajustar los niveles. El objetivo es que todos los altavoces suenen con el mismo volumen desde tu posición de escucha. Para ello, necesitarás dos cosas: un sonómetro (o medidor de SPL) y una fuente de "Ruido Rosa".

El Ruido Rosa es una señal de prueba que tiene la misma energía en cada octava de frecuencia, lo que lo hace ideal para calibrar sistemas de audio porque se asemeja a cómo percibimos el sonido. Muchos receptores A/V tienen un generador de ruido rosa incorporado.

El proceso es el siguiente:

1. Prepara tus herramientas: Consigue un sonómetro (existen modelos económicos muy efectivos e incluso aplicaciones para móvil, aunque un dispositivo dedicado es más preciso). Configúralo en ponderación "C" y respuesta "Slow".
2. Genera la señal: Activa el generador de ruido rosa en tu receptor. Asegúrate de que la señal se reproduzca a través de un solo altavoz a la vez.
3. Mide y ajusta: Coloca el sonómetro a la altura de tu cabeza en tu posición de escucha habitual. Apúntalo hacia el altavoz que está sonando.
4. Establece el nivel de referencia: Para entornos domésticos, un buen nivel de referencia es de 79 dBC. Ajusta el volumen del canal en el menú de tu receptor hasta que el sonómetro marque 79 dBC.
5. Repite el proceso: Haz lo mismo para cada uno de los cinco altavoces principales (L, C, R, Ls, Rs). Todos deben marcar exactamente 79 dBC en el sonómetro.
6. Calibra el Subwoofer: La calibración del LFE es un poco diferente. Debido a su ancho de banda limitado y a la forma en que los sonómetros miden las bajas frecuencias, no debes buscar un aumento de 10dB en la lectura. Una buena regla general es calibrarlo unos 4-6 dB por encima de los otros canales en el sonómetro, pero esto puede requerir algo de experimentación y escucha para encontrar el punto que suene equilibrado y potente, sin ser abrumador.

Tabla Comparativa: Calibración Cine vs. Hogar

Preguntas Frecuentes (FAQ)

¿Por qué mi subwoofer suena muy bajo o retumba demasiado después de la calibración?

La acústica de la habitación juega un papel crucial en la respuesta de los graves. La posición del subwoofer es vital. Intenta moverlo a diferentes lugares de la habitación (evitando las esquinas si retumba mucho) y repite la calibración. A veces, un ajuste fino manual después de la calibración inicial es necesario para adaptarlo a tu gusto y a tu sala.

Mi receptor tiene un sistema de calibración automática con micrófono, ¿es suficiente?

Sistemas como Audyssey, YPAO o MCACC son herramientas fantásticas y un excelente punto de partida. Realizan no solo la calibración de niveles, sino también la ecualización de la sala. Sin embargo, siempre es buena idea verificar los niveles que ha establecido con un sonómetro manual, ya que a veces pueden requerir pequeños ajustes para sonar perfectos.

¿Realmente importa tanto la colocación de los altavoces?

Absolutamente. La colocación incorrecta es el error más común y el que más degrada la experiencia envolvente. Si los altavoces surround están demasiado cerca o mal orientados, el campo sonoro se romperá y no sentirás que los sonidos te rodean, sino que vienen de puntos aislados. Tómate tu tiempo para seguir las recomendaciones de la norma ITU; la diferencia es abismal.

Dominar los conceptos de señal de video y audio puede parecer intimidante, pero como hemos visto, a menudo se reduce a entender unos pocos principios básicos y seguir un proceso lógico. Ya sea asegurando un simple cable VGA o dedicando una tarde a calibrar tu sistema de sonido, el resultado es una experiencia de juego y cine más fluida, estable y, sobre todo, inmersiva. Ahora tienes el conocimiento para transformar esos frustrantes mensajes de error en una oportunidad para optimizar tu setup y disfrutarlo como nunca antes.
