Overclocking AMD Ryzen: La Guía Definitiva

Sumergirse en el mundo del overclocking puede parecer una tarea intimidante, especialmente con la enorme cantidad de configuraciones y acrónimos que encontramos en el BIOS de nuestra placa base. Sin embargo, con un poco de conocimiento, puedes desbloquear un rendimiento adicional significativo en tu procesador AMD Ryzen. Esta guía está diseñada para desmitificar la terminología y los ajustes clave que necesitas conocer para llevar tu CPU de arquitectura Zen, Zen+, Zen 2 o Zen 3 al siguiente nivel, explicando qué hace cada función y por qué es importante para lograr un overclock estable y seguro.

Conceptos Fundamentales del Overclocking en Ryzen

Antes de empezar a modificar voltajes y frecuencias, es crucial entender los componentes y conceptos básicos que rigen la entrega de energía y el funcionamiento de tu procesador.

¿Qué es el VRM y por qué es tan importante?

El VRM, o Módulo Regulador de Voltaje (Voltage Regulator Module), es un conjunto de componentes en tu placa base situados cerca del zócalo del CPU. Su única y vital misión es tomar la energía de la fuente de alimentación (PSU) y convertirla en un voltaje limpio, estable y preciso que el procesador pueda utilizar. Un VRM de alta calidad es la piedra angular de un buen overclock, ya que las fluctuaciones de voltaje (conocidas como Vdroop) pueden causar inestabilidad o incluso dañar el componente. Un VRM se compone principalmente de:

• MOSFETs: Transistores que gestionan la conmutación de energía.
• Chokes (Bobinas): Almacenan y filtran la energía.
• Condensadores: Estabilizan el voltaje de salida.
• Controlador PWM: El "cerebro" del VRM que gestiona todos los demás componentes.

Las placas base diseñadas para overclocking suelen incluir VRMs más robustos con más fases de poder y componentes de mayor calidad para manejar el aumento de calor y la demanda de corriente.

Ryzen vs. Zen: Aclarando la Nomenclatura

Es común escuchar ambos términos, pero es simple: Zen es el nombre de la microarquitectura desarrollada por AMD, mientras que Ryzen es el nombre comercial de los procesadores de consumo que utilizan dicha arquitectura. Cada generación ha traído mejoras significativas:

• Zen: Serie Ryzen 1000
• Zen+: Serie Ryzen 2000
• Zen 2: Serie Ryzen 3000
• Zen 3: Serie Ryzen 5000

¿Qué son PBO y AMD CBS?

Precision Boost Overdrive (PBO) es la solución de overclocking automático de AMD. En lugar de establecer una frecuencia y un voltaje fijos, PBO permite al procesador aumentar sus frecuencias de forma dinámica y agresiva, siempre que los límites de temperatura y energía de la placa base lo permitan. Es una forma sencilla y segura de obtener un rendimiento extra, especialmente en cargas de trabajo que no utilizan todos los núcleos.

AMD CBS (Custom BIOS Settings) es una sección en el BIOS que contiene configuraciones avanzadas proporcionadas directamente por AMD, permitiendo ajustes más finos sobre el dominio del SoC (System on a Chip) y otras características.

Voltajes Seguros: La Clave para un Overclock Duradero

Aplicar demasiado voltaje a tu CPU puede degradarlo o dañarlo permanentemente. Es vital mantenerse dentro de unos márgenes seguros. A continuación, te presentamos una tabla con los voltajes recomendados por AMD (para garantizar la longevidad) y los rangos que la comunidad de entusiastas considera relativamente seguros para un uso prolongado.

Tabla de Voltajes para CPU, SoC y GPU Integrada

Desglose de los Ajustes del BIOS: Tu Panel de Control

Aquí es donde ocurre la magia. Vamos a explorar las configuraciones más comunes que encontrarás en la sección de overclocking de tu BIOS.

Control de Energía del CPU (VDDCR CPU)

Estas opciones gestionan directamente cómo el VRM alimenta los núcleos de tu procesador.

• Load Line Calibration (LLC): La LLC (Calibración de Línea de Carga) combate el fenómeno del "Vdroop", que es una caída natural del voltaje cuando el CPU pasa de estar en reposo a estar bajo carga intensa. Un nivel de LLC más alto inyectará voltaje extra para compensar, pero puede causar sobrevoltajes (overshoot). Un nivel bajo es más conservador. El objetivo es encontrar un equilibrio que mantenga el voltaje lo más estable posible bajo carga sin exceder el valor que has configurado.
• Current Capability: Establece el umbral de corriente máximo que el VRM puede entregar. Aumentarlo (por ejemplo, al 120% o 140%) permite que el CPU consuma más corriente antes de que los sistemas de protección de la placa base se activen. Es útil si tu PC se apaga de repente durante pruebas de estrés.
• Switching Frequency: Determina la velocidad a la que operan los MOSFETs del VRM. Una frecuencia más alta mejora la respuesta transitoria (la rapidez con la que el VRM reacciona a los cambios de carga), lo que se traduce en un voltaje más estable. La contrapartida es un aumento significativo del calor en el VRM.
• Power Phase Control: Este ajuste es fundamental. Controla cómo se utilizan las fases de poder del VRM.
  • Optimized / Standard: En este modo, la placa base desactiva dinámicamente algunas fases de poder cuando el CPU está en baja carga para ahorrar energía y mejorar la eficiencia. Es ideal para el uso diario.
  • Extreme / Full Phase: Este modo mantiene todas las fases de poder del VRM activas en todo momento. Esto garantiza la máxima capacidad de entrega de corriente y la mayor estabilidad posible bajo cargas extremas, pero es menos eficiente y genera más calor. Se recomienda principalmente para overclocking extremo (por ejemplo, con nitrógeno líquido) o si tienes una placa base con pocas fases y un CPU de alto consumo.

Control de Energía del SoC (VDDCR SOC)

El SoC (System on a Chip) incluye componentes cruciales que no son los núcleos del CPU, como el controlador de memoria, el controlador PCIe y el Infinity Fabric. Estos también necesitan una alimentación estable, especialmente al hacer overclock a la memoria RAM o al FCLK. Los ajustes (LLC, Current Capability, etc.) funcionan de manera análoga a los del CPU, pero aplicados a esta sección del procesador.

Ajustes Clave de Frecuencia y Voltaje

• CPU Core Ratio: El multiplicador. Este valor, multiplicado por el reloj base (generalmente 100MHz), determina la frecuencia final del CPU. Un valor de 45.00 resulta en 4500MHz o 4.5GHz.
• VDDCR CPU Voltage: El voltaje principal para los núcleos del CPU. Puede configurarse de forma manual (un valor fijo) o mediante un offset (un añadido al voltaje base).
• FCLK (Infinity Fabric Clock): La frecuencia del Infinity Fabric, el bus que comunica los diferentes componentes dentro del chip Ryzen. Para un rendimiento óptimo en las arquitecturas Zen 2 y posteriores, el FCLK debe funcionar en una relación 1:1 con la frecuencia de la memoria (MCLK). Por ejemplo, para una RAM de 3600MHz, el MCLK es 1800MHz y el FCLK ideal también sería de 1800MHz.

Tecnologías Modernas y Otros Ajustes Relevantes

• AMD Smart Access Memory (SAM): Una tecnología que, en sistemas compatibles (CPU Ryzen 5000 y GPU Radeon 6000 o más recientes), permite al procesador acceder a la totalidad de la memoria VRAM de la tarjeta gráfica, en lugar de hacerlo en pequeños bloques de 256MB. Esto puede proporcionar un aumento de rendimiento en algunos juegos. Se activa habilitando "Above 4G Encoding" y "Re-Size BAR Support" en el BIOS.
• DRAM Voltage: El voltaje que se suministra a los módulos de memoria RAM. Aumentarlo es necesario para alcanzar frecuencias más altas o timings más ajustados.

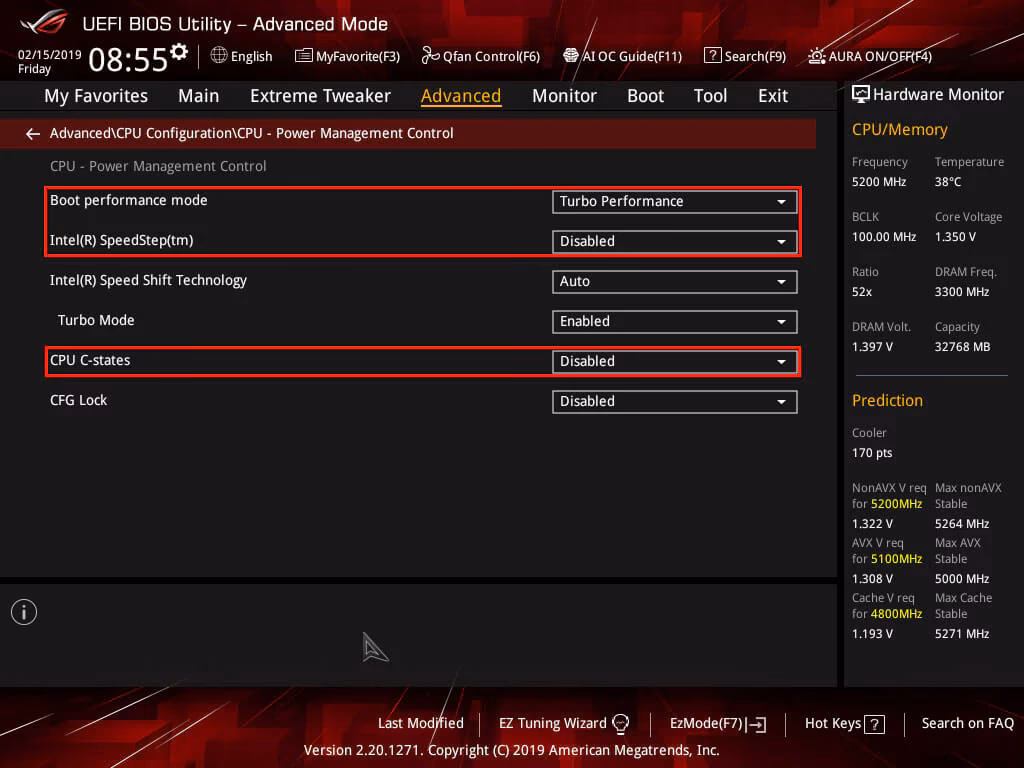

• Global C-State Control: Los C-States son estados de ahorro de energía en los que el CPU entra cuando está en reposo. Para un overclocking manual con voltaje y frecuencia fijos, se recomienda desactivarlos, ya que la transición entre estos estados puede, en ocasiones, introducir inestabilidad.

Preguntas Frecuentes sobre Overclocking en Ryzen

¿Qué es mejor, PBO o un overclock manual?

Depende del uso. PBO es excelente para el rendimiento en juegos y tareas que no utilizan todos los núcleos, ya que permite que uno o dos núcleos alcancen frecuencias muy altas. Un overclock manual es superior en tareas que utilizan todos los núcleos al máximo (como renderizado o compilación), ya que puedes fijar una frecuencia más alta para todos los núcleos de la que PBO podría sostener.

¿Cuál es la diferencia real entre el modo de fase "Extremo" y "Optimizado"?

En resumen: "Optimizado" es para la eficiencia diaria, ya que apaga las fases de poder que no se necesitan para ahorrar energía. "Extremo" fuerza a todas las fases a estar siempre activas, priorizando la máxima entrega de potencia y estabilidad por encima de la eficiencia, lo cual es ideal para cargas de trabajo extremas y constantes.

¿Desactivar los C-States realmente mejora la estabilidad?

Sí, puede ayudar. Al realizar un overclock manual, estás forzando al CPU a funcionar a una velocidad constante y un voltaje fijo. Desactivar los C-States evita que el procesador intente entrar en modos de bajo consumo que podrían no ser estables con esa configuración forzada, eliminando una posible fuente de cuelgues o reinicios.

¿Es seguro usar los voltajes recomendados por la comunidad de entusiastas?

Hay que proceder con precaución. Esos voltajes están en el límite superior de lo que se considera seguro y pueden acortar la vida útil del procesador. Cada CPU es diferente debido a la "lotería del silicio", por lo que tu chip podría no ser estable con esos valores o podría degradarse más rápido. Siempre es mejor empezar con voltajes más bajos e ir subiendo poco a poco mientras se monitorizan las temperaturas.
