Chaflán en 3D: La Técnica que Suaviza tus Juegos

Alguna vez te has detenido a observar de cerca los objetos en un videojuego moderno y te has maravillado de su realismo? Desde el arma que empuña tu personaje hasta el marco de una ventana en un edificio lejano, los detalles son los que construyen la inmersión. Pero, ¿te has preguntado por qué estos objetos digitales no tienen esos bordes perfectamente afilados y cortantes que uno esperaría de un modelo generado por ordenador? La respuesta se encuentra en una técnica fundamental y elegante del modelado 3D conocida como chaflán, o su término en inglés, chamfer. Este pequeño detalle, a menudo invisible para el ojo no entrenado, es uno de los grandes responsables de que los mundos virtuales se sientan sólidos, tangibles y, sobre todo, reales.

¿Qué es Exactamente un Chaflán (Chamfer) en el Modelado 3D?

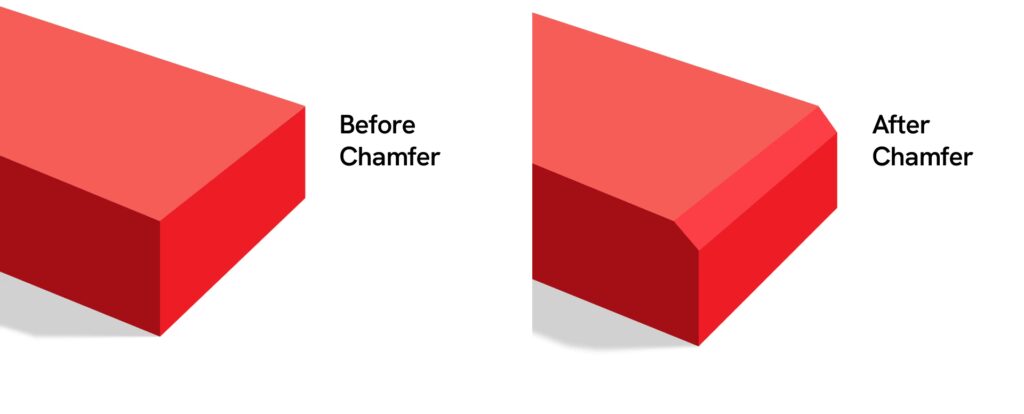

En su forma más simple, un chaflán es un borde de transición entre dos caras de un objeto. Imagina un cubo perfecto creado en un programa de diseño. Sus bordes son ángulos de 90 grados, afilados como cuchillas. En el mundo real, casi nada tiene bordes tan perfectos. El desgaste, el proceso de fabricación o simplemente el diseño intencionado hacen que los bordes se suavicen. El chaflán es la técnica digital para imitar este fenómeno.

Consiste en cortar ese borde afilado para crear una nueva cara plana, típicamente en un ángulo de 45 grados. Al hacerlo, se elimina la línea irrealmente dura y se reemplaza por una pequeña superficie que puede interactuar con la luz de una manera mucho más natural. Es el equivalente digital a pasar una lija por el borde de un bloque de madera para que no lastime al tocarlo y tenga un aspecto más acabado. Este proceso no solo añade un nivel de detalle visual, sino que también contribuye a la credibilidad del objeto dentro de su entorno.

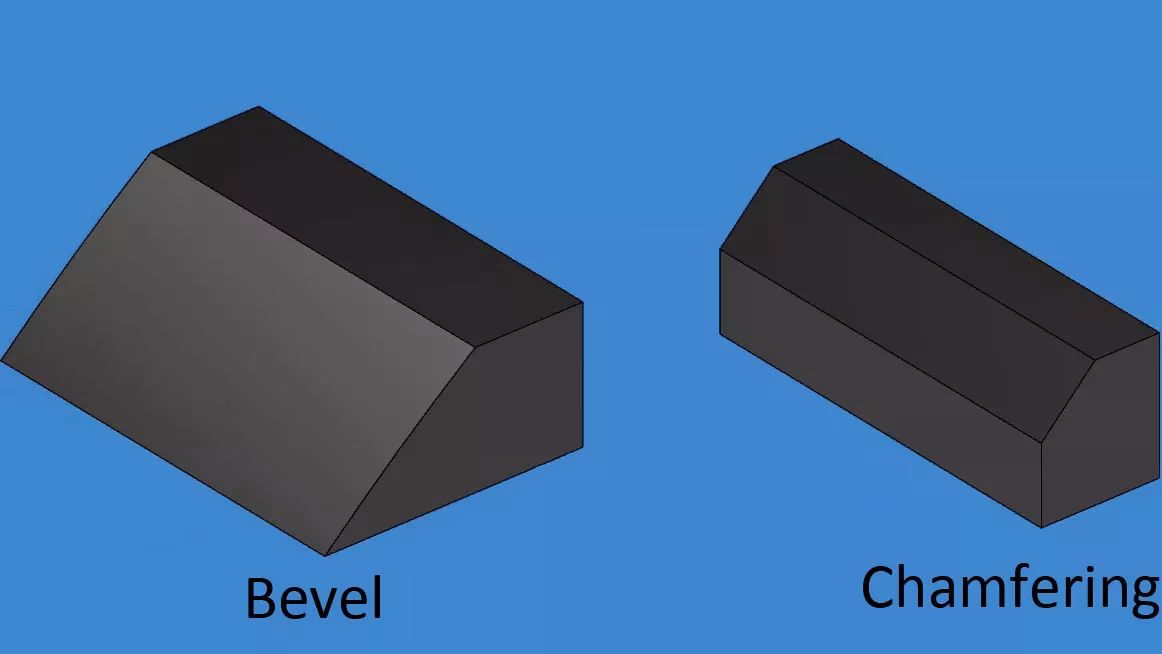

Chaflán vs. Bisel (Bevel): La Sutil pero Importante Diferencia

En el mundo del diseño y el modelado, los términos "chaflán" (chamfer) y "bisel" (bevel) a menudo se usan de manera intercambiable, y muchos programas de software 3D incluso los agrupan bajo la misma herramienta. Sin embargo, existe una distinción técnica que, aunque sutil, es importante para los artistas y diseñadores.

• Chaflán (Chamfer): Se refiere específicamente a un corte plano y simétrico que generalmente forma un ángulo de 45 grados con las dos caras originales. Es más utilitario y su función principal es romper un borde afilado de la manera más simple y eficiente posible.
• Bisel (Bevel): Es un término más amplio que describe cualquier borde que no sea de 90 grados. Un bisel puede tener cualquier ángulo, puede ser más ancho o más estrecho, y a menudo se utiliza con fines más estéticos o decorativos, creando transiciones más complejas y estilizadas.

Para clarificar estas diferencias, aquí tienes una tabla comparativa:

El Impacto del Chaflán en el Realismo de los Videojuegos

La aplicación de chaflanes en los modelos 3D de un juego tiene un impacto visual mucho mayor de lo que uno podría imaginar. No se trata solo de eliminar bordes afilados; es una técnica que influye directamente en cómo percibimos la forma, el material y el peso de un objeto.

Mejora de la Iluminación y los Reflejos

Este es, quizás, el beneficio más importante. Un borde perfecto de 90 grados es una anomalía matemática que no puede reflejar la luz de forma natural. La luz simplemente se "corta" en ese punto. Al introducir un chaflán, se crea una nueva cara que actúa como un pequeño lienzo para la luz. Esta superficie adicional captura reflejos especulares, esas pequeñas y brillantes luces que vemos en los bordes de los objetos pulidos. Estos reflejos definen la forma del objeto, le dan volumen y comunican al jugador de qué material está hecho. Un chaflán en una pieza de metal brillará intensamente, mientras que en una de madera será más sutil. Sin chaflanes, todos los objetos parecerían planos y sin vida, hechos de un material plástico mate. El realismo lumínico depende en gran medida de estas sutilezas.

Aumento de la Sensación de Solidez y Peso

Los objetos con bordes afilados parecen artificiales, ligeros y frágiles. Piensa en una figura de papel. Ahora piensa en una mesa de roble macizo. Los bordes de la mesa, aunque pueden parecer rectos, tienen una ligera curvatura o chaflán que le confiere una sensación de masa y durabilidad. En los videojuegos, este principio se aplica para hacer que las armas se sientan pesadas, que las armaduras parezcan protectoras y que la arquitectura se vea imponente y sólida.

El Costo del Detalle: Chaflán y el Rendimiento del Juego

Si añadir chaflanes es tan beneficioso, ¿por qué no se aplica en todas partes con el máximo detalle? La respuesta está en el rendimiento. Cada vez que se aplica un chaflán a un borde, se están añadiendo nuevos polígonos al modelo 3D. Un simple borde, que antes estaba definido por dos vértices, ahora puede necesitar cuatro o más. Si haces esto en todos los bordes de un objeto complejo, el "conteo de polígonos" (polycount) puede dispararse.

Más polígonos significan más datos que la tarjeta gráfica (GPU) tiene que procesar en cada fotograma. En un juego que debe renderizar millones de polígonos 60 veces por segundo, la optimización es crucial. Por ello, los desarrolladores de videojuegos son maestros del engaño visual. A menudo, utilizan una técnica llamada "baking" de mapas de normales (normal map baking):

1. Crean un modelo de altísima calidad (high-poly) con todos los detalles, incluyendo chaflanes, tornillos, arañazos, etc.
2. Crean una versión mucho más simple del mismo modelo (low-poly), con un conteo de polígonos optimizado para el juego.
3. Utilizan un software especial para "proyectar" los detalles de iluminación del modelo high-poly sobre una textura especial (el mapa de normales) que se aplica al modelo low-poly.

El resultado es un modelo que se renderiza muy rápidamente pero que, gracias al mapa de normales, reacciona a la luz como si tuviera todos los detalles del modelo complejo, incluyendo la apariencia de los chaflanes. Es un truco que permite obtener lo mejor de ambos mundos: alto detalle visual y buen rendimiento.

Preguntas Frecuentes (FAQ)

¿Todos los objetos en los juegos usan chaflanes?

No necesariamente. Esta técnica es fundamental para los llamados modelos de "superficie dura" (hard surface), como vehículos, armas, robots, edificios y mobiliario. En objetos orgánicos, como plantas, terreno, tela o criaturas, los artistas utilizan otras técnicas de escultura digital para lograr transiciones suaves y naturales.

¿Un chaflán es lo mismo que redondear un borde (fillet)?

Son conceptos hermanos pero distintos. Un chaflán crea una transición plana, mientras que un redondeo (conocido como fillet en el software de CAD o simplemente como un bisel con múltiples segmentos en modelado 3D) crea una transición curva y suave. Ambos sirven para romper bordes afilados, pero el resultado visual es diferente. A menudo se usan en combinación para lograr apariencias más complejas.

¿Puedo notar los chaflanes mientras juego?

Es poco probable que los notes de forma consciente, a menos que te detengas a buscarlos. Sin embargo, su impacto es omnipresente. Su ausencia es mucho más notoria: si jugaras a un juego moderno donde todos los objetos tuvieran bordes afilados, sentirías inmediatamente que algo se ve "mal", "barato" o "antiguo". Contribuyen a la calidad general de la imagen de una forma subconsciente.

¿Por qué los juegos antiguos tenían bordes tan afilados?

Principalmente por las limitaciones del hardware de la época. Consolas como la PlayStation original o la Nintendo 64 solo podían procesar unos pocos miles de polígonos por fotograma. Los desarrolladores no podían permitirse el "lujo" de gastar polígonos en detalles como los chaflanes. Por eso, el aspecto "low-poly" de esa era se caracteriza por esas formas angulosas y bordes cortantes que hoy consideramos un estilo retro.

En conclusión, el chaflán es mucho más que un simple corte en un borde. Es una pincelada de realismo, un truco de ilusionista digital y un pilar fundamental en la creación de gráficos de videojuegos creíbles. La próxima vez que te sumerjas en un mundo virtual asombrosamente detallado, tómate un segundo para apreciar los bordes de los objetos que te rodean. En esas pequeñas superficies inclinadas que capturan la luz, encontrarás uno de los secretos mejor guardados del arte de hacer videojuegos.
