Vector Wrench: La Clave de Fuerza y Torque

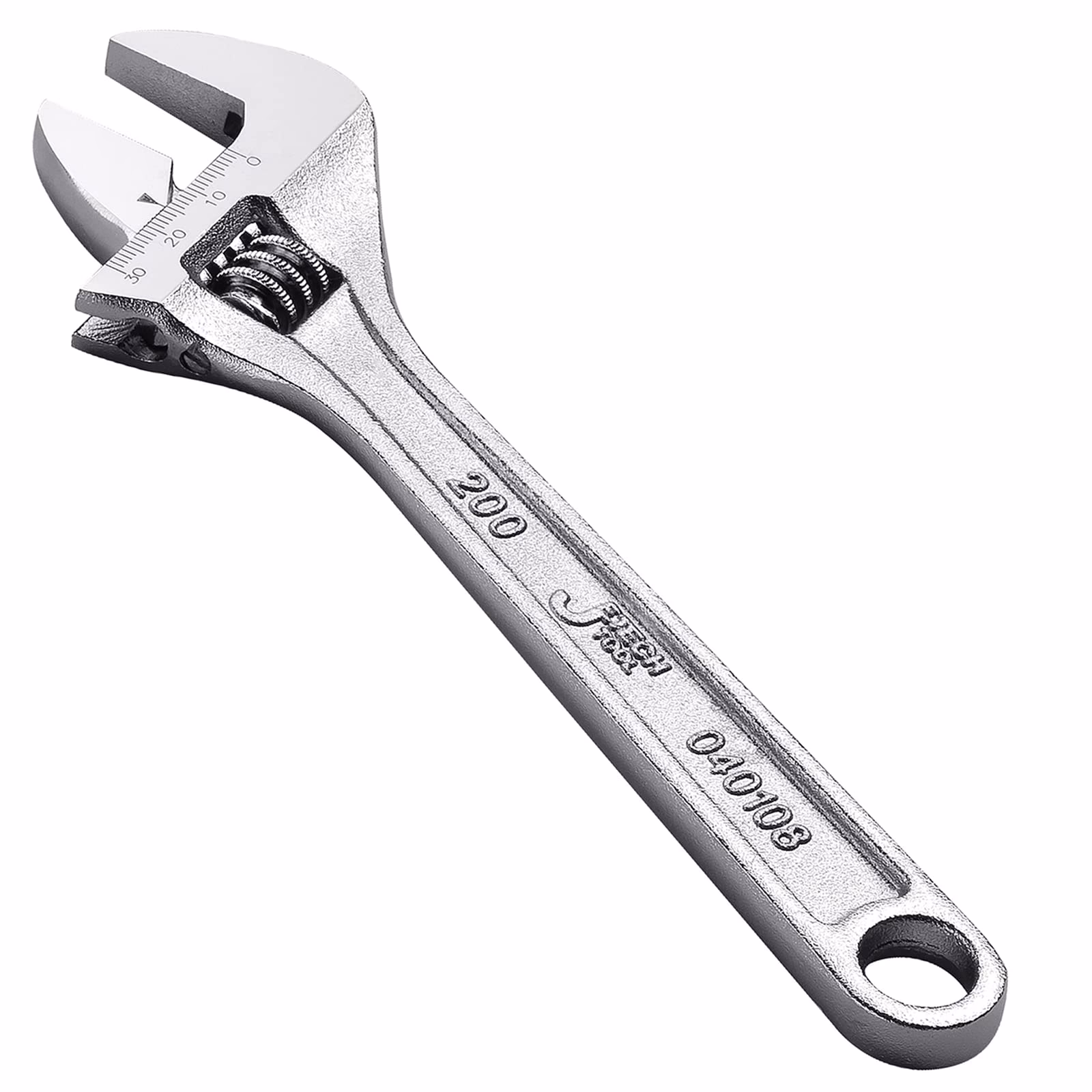

En el mundo de la física, la robótica y la ingeniería mecánica, a menudo nos encontramos con conceptos que, aunque abstractos, son fundamentales para describir cómo interactúan los objetos. Uno de los más poderosos y elegantes es el vector wrench, también conocido en español como torsor. A primera vista, el término puede evocar la imagen de una herramienta metálica, y curiosamente, la analogía no es del todo errónea. Una llave inglesa (wrench) no solo aplica una fuerza para empujar o jalar, sino que, fundamentalmente, aplica un giro o torque para apretar o aflojar una tuerca. El concepto de vector wrench captura esta dualidad de acción lineal y rotacional en una sola entidad matemática, convirtiéndose en una herramienta indispensable para el análisis de sistemas complejos.

Desglosando el Vector Wrench: Más Allá de la Fuerza Bruta

Para entender qué es un wrench, debemos pensar en las dos formas principales en que podemos afectar a un objeto rígido en el espacio: empujándolo y haciéndolo girar. Tradicionalmente, estudiamos estos efectos por separado:

• Fuerza: Un vector que describe la magnitud y dirección de un empuje o un tirón. Causa una aceleración lineal (traslación) en el objeto.
• Torque (o Momento): Un vector que describe la magnitud y el eje de un giro. Causa una aceleración angular (rotación) en el objeto.

El vector wrench es una generalización que combina ambos conceptos. Es un par de vectores que actúan de forma conjunta: un vector de fuerza y un vector de momento (torque). En un espacio tridimensional, esto se representa comúnmente como un vector de seis dimensiones. Las primeras tres componentes corresponden al vector de fuerza (Fx, Fy, Fz) y las últimas tres al vector de momento (Mx, My, Mz). Esta representación unificada simplifica enormemente los cálculos y el análisis del estado dinámico de un cuerpo rígido.

Existen casos especiales que nos ayudan a entender su naturaleza. Un wrench de fuerza pura es aquel donde el componente de momento es cero. Por otro lado, un wrench de momento puro (o par puro) es aquel donde el componente de fuerza es cero, resultando únicamente en una rotación sin traslación del centro de masas.

La Característica Geométrica Esencial: El "Pitch"

Una de las propiedades más importantes y distintivas de un wrench es su "pitch" (paso de rosca, en español). El pitch es una característica geométrica que describe la relación entre la traslación y la rotación causadas por el wrench. Matemáticamente, se define como la proyección del vector de momento sobre el vector de fuerza, dividida por la magnitud de la fuerza. En términos más sencillos, nos dice cuánto se "atornilla" el movimiento.

Podemos clasificar los wrenches según su pitch:

• Pitch Cero (Pitch = 0): Corresponde a una fuerza pura. La línea de acción de la fuerza pasa directamente por el punto de referencia, por lo que no hay componente de momento a lo largo de la dirección de la fuerza. El movimiento resultante es una traslación pura.
• Pitch Infinito (Pitch = ∞): Corresponde a un momento puro o un par de fuerzas. No hay fuerza neta, solo un efecto de giro. El movimiento es una rotación pura alrededor de un eje.
• Pitch Finito y No Nulo: Este es el caso general, donde el wrench tiene tanto un componente de fuerza como uno de momento. La acción resultante es un movimiento helicoidal, similar al de un tornillo que avanza y gira al mismo tiempo.

Aplicaciones en Robótica: Las "Wrench Capabilities" de un Manipulador

Donde el concepto de wrench realmente brilla es en el campo de la robótica. Para diseñar y controlar un brazo robótico o cualquier tipo de manipulador, no basta con saber dónde puede llegar (su espacio de trabajo). Es crucial entender qué tan fuerte puede empujar y qué tanto puede girar en cada uno de esos puntos. Esto es exactamente lo que se conoce como las "wrench capabilities" (capacidades de wrench) de un manipulador.

Estas capacidades representan las fuerzas y momentos máximos que el robot puede aplicar o sostener de forma sostenible en su efector final (la "mano" o herramienta). El análisis de estas capacidades es vital porque no son constantes; dependen directamente de tres factores:

1. El diseño del manipulador: La longitud de sus eslabones, el tipo de articulaciones, etc.
2. La postura actual: Un brazo robótico es mucho más fuerte en ciertas configuraciones que en otras. Por ejemplo, puede levantar más peso cuando su brazo está encogido que cuando está completamente extendido.
3. Las capacidades de los actuadores: La potencia de los motores en cada articulación limita el torque que pueden generar.

Al evaluar las wrench capabilities en todo el espacio de trabajo, los ingenieros pueden garantizar que el robot sea capaz de realizar las tareas para las que fue diseñado de manera segura y eficiente, desde ensamblar piezas delicadas hasta manipular cargas pesadas.

Visualizando las Capacidades: El Espacio Wrench

Dado que un wrench es un vector de 6 dimensiones, es imposible visualizarlo directamente. Sin embargo, los ingenieros utilizan representaciones matemáticas para entenderlo. El conjunto de todos los wrenches que un manipulador puede generar en una postura específica forma una figura geométrica en este espacio de 6D. Esta figura, a menudo un elipsoide o un politopo, se conoce como el politopo de wrench.

El volumen y la forma de este politopo nos dan una idea clara y cuantitativa de la destreza del robot en esa posición. Un politopo más grande y uniforme indica que el robot tiene una gran capacidad para aplicar fuerza y torque en todas las direcciones. Si el politopo es plano o alargado, significa que el robot es fuerte en algunas direcciones pero débil en otras. Este análisis es fundamental en la mecánica y el diseño de sistemas robóticos avanzados.

Tabla Comparativa de Tipos de Wrench

Preguntas Frecuentes (FAQ)

¿Por qué se utiliza el término "wrench"?

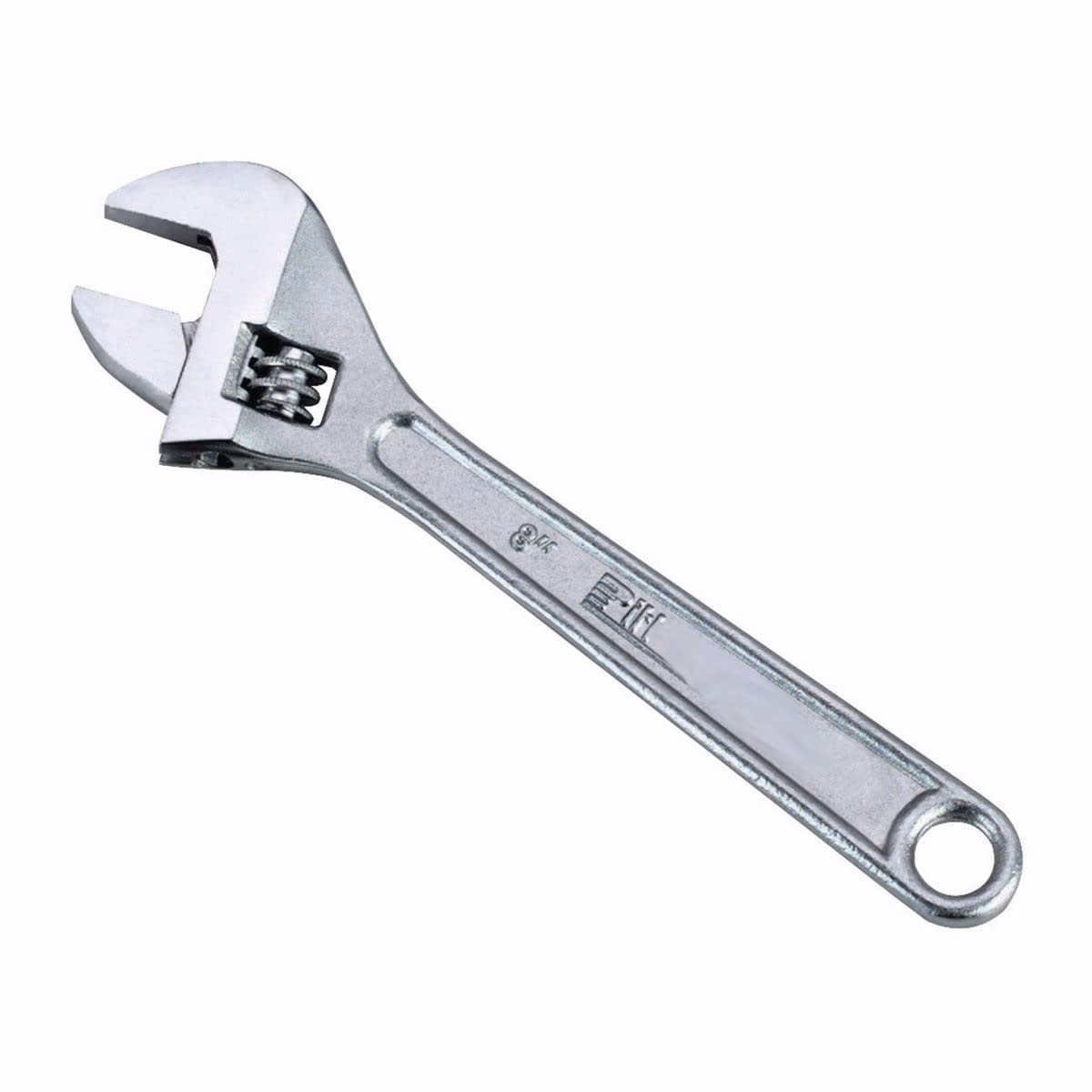

El término se utiliza por su analogía directa con una llave inglesa (wrench en inglés). Esta herramienta no solo se empuja (fuerza), sino que su función principal es generar un giro (torque) para apretar o aflojar. El concepto matemático captura perfectamente esta doble acción de fuerza y momento.

¿Un vector wrench es siempre de 6 dimensiones?

En un espacio tridimensional (el que experimentamos), sí. Un wrench necesita tres componentes para describir el vector de fuerza (a lo largo de los ejes X, Y, Z) y tres componentes para describir el vector de momento (alrededor de los ejes X, Y, Z), sumando un total de seis. En un análisis en 2D (plano), un wrench tendría solo 3 dimensiones (fuerza en X, fuerza en Y, y momento alrededor del eje Z).

¿Qué significa que un wrench sea "recíproco" a una articulación?

Este es un concepto más avanzado de la teoría de tornillos. En resumen, si un wrench es recíproco a una articulación, significa que ese wrench no produce trabajo a lo largo del movimiento permitido por la articulación. Por ejemplo, una fuerza aplicada exactamente a lo largo del eje de una bisagra (articulación de revolución) no hará que esta gire, por lo que no produce trabajo. Este principio es clave para analizar las restricciones y movimientos en sistemas mecánicos complejos.

¿Este concepto se aplica fuera de la robótica?

¡Absolutamente! El vector wrench es una herramienta fundamental de la dinámica de cuerpos rígidos. Se utiliza en biomecánica para analizar las fuerzas y momentos en las articulaciones humanas durante movimientos como caminar o correr, en ingeniería estructural para calcular las cargas sobre vigas y soportes, y en animación por computadora y simulación física para crear movimientos realistas.

En conclusión, el vector wrench o torsor es mucho más que una curiosidad matemática. Es un pilar conceptual que permite a ingenieros y científicos describir, analizar y predecir el comportamiento de sistemas mecánicos de una manera unificada y elegante. Desde el diseño de los brazos robóticos más avanzados hasta la comprensión de la locomoción humana, el wrench nos proporciona el lenguaje para entender la intrincada danza entre la fuerza y el giro.
