WellGood Loop: Adiós al Ruido de tu Receptor

En el mundo de la radioafición moderna, uno de los mayores enemigos es invisible, persistente y frustrante: el ruido eléctrico. Vivimos rodeados de fuentes de interferencia de radiofrecuencia (RFI), desde electrodomésticos y fuentes de alimentación conmutadas hasta redes Wi-Fi y líneas eléctricas. Este mar de ruido puede ahogar señales débiles y distantes, convirtiendo la escucha en una tarea casi imposible. Sin embargo, existe una herramienta excepcionalmente eficaz en el arsenal del radioaficionado: la antena de bucle magnético activa. Y entre ellas, el proyecto WellGood Loop, especialmente en sus versiones 3 y 4, se ha ganado una reputación estelar por su capacidad para silenciar el caos y revelar las señales que se esconden debajo.

¿Qué es Exactamente la Antena WellGood Loop?

La WellGood Loop es una antena de bucle magnético diseñada específicamente para la recepción de señales de radio. A diferencia de las antenas de hilo largo o dipolos, que son principalmente sensibles al campo eléctrico de una onda de radio, un bucle magnético es sensible al campo magnético. Esta característica fundamental es la clave de su éxito en entornos ruidosos. La mayoría de las interferencias locales (QRM) son de campo cercano y predominantemente eléctricas. Al rechazar este campo eléctrico, la antena de bucle reduce drásticamente el ruido de fondo, mejorando significativamente la relación señal/ruido (SNR).

El proyecto nació originalmente como una iniciativa para reparar y mejorar la conocida antena WellBrook Loop ALA1530. Con el tiempo, evolucionó hasta convertirse en un diseño propio, refinado y optimizado por entusiastas como Chris G8OCV y George Smart M1GEO. Las versiones más recientes, la V3 y la V4, representan la culminación de años de experiencia y mejoras, ofreciendo un rendimiento y una fiabilidad superiores.

La Evolución del Proyecto: Mejoras Clave en las Versiones 3 y 4

Si bien las primeras versiones del WellGood Loop ya eran efectivas, las V3 y V4 introdujeron una serie de mejoras críticas que las convierten en la opción preferida para los entusiastas de la escucha. Estos avances no solo mejoran el rendimiento, sino que también simplifican enormemente el montaje y la instalación.

• Componentes de Montaje Superficial (SMT): El uso de pasivos SMT permite que las placas sean ensambladas en fábrica, garantizando una mayor consistencia y calidad en cada unidad.
• Mejor Disipación de Calor: Los transistores SMT disipan el calor directamente en el sustrato del PCB. Esto actúa como un disipador térmico, proporcionando un excelente acoplamiento térmico entre los transistores y mejorando la estabilidad y longevidad del amplificador.
• Rendimiento en Alta Frecuencia: La incorporación de nuevos transistores de alta frecuencia permite una operación más eficiente en bandas más altas y mejora la relación señal/ruido general en todo el espectro.
• Sin Necesidad de Ajustes: Las mejoras en el diseño eliminan la necesidad de realizar una configuración o calibración inicial. La antena está lista para funcionar tan pronto como se ensambla.

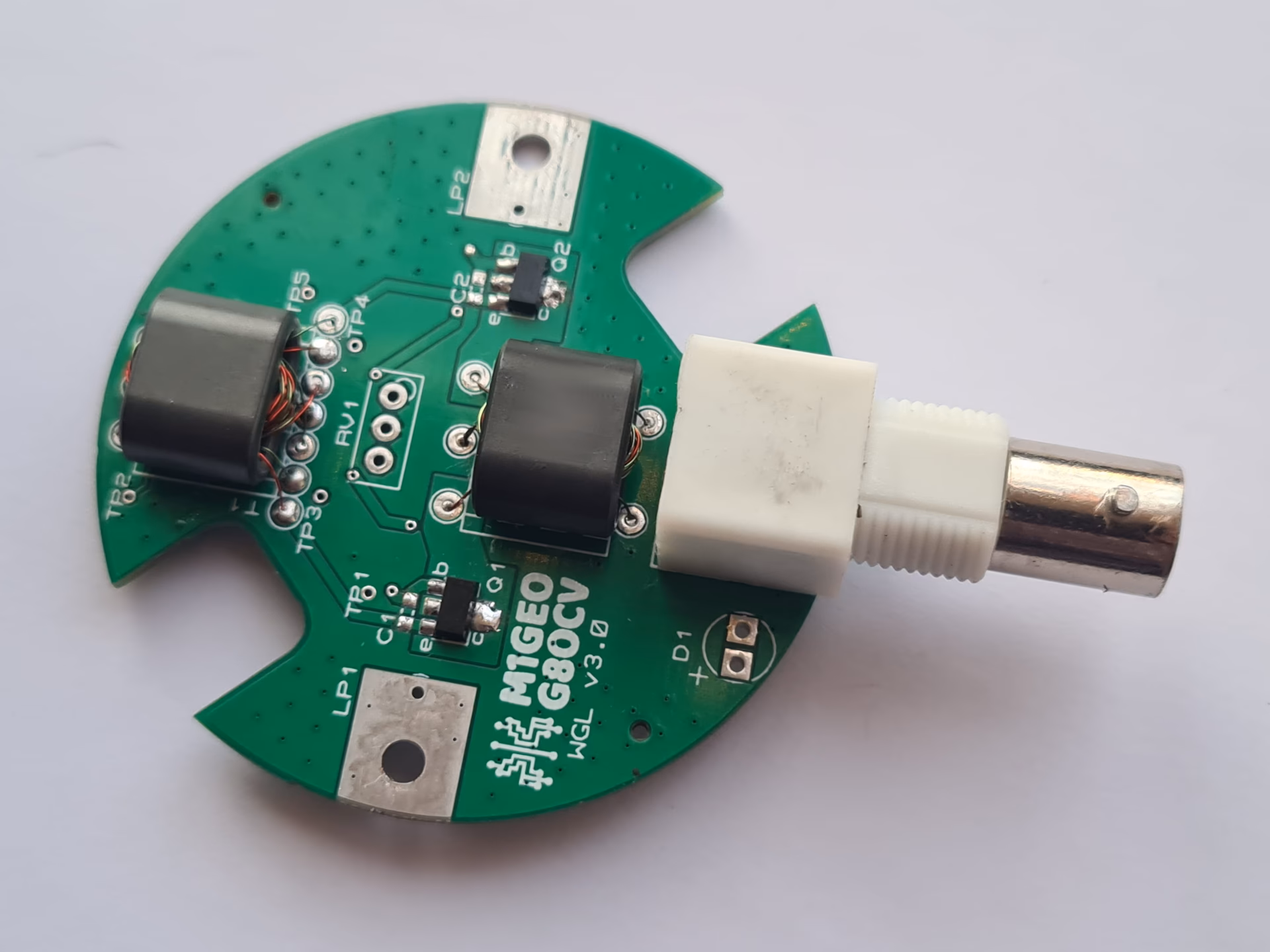

• Diseño Optimizado para Montaje: El PCB del amplificador está diseñado con recortes específicos para encajar perfectamente dentro de cajas de conductos eléctricos estándar (como las cajas de PVC de 20 mm), facilitando un montaje robusto e impermeable.
• Rango de Voltaje Ampliado: La capacidad de operar en un rango de voltaje más amplio hace que estas versiones sean ideales para uso portátil o alimentado por baterías.

Guía de Construcción Paso a Paso de tu WellGood Loop

Una de las grandes ventajas de este proyecto es que, con las placas pre-ensambladas, el montaje es principalmente un trabajo mecánico. A continuación, te guiamos a través del proceso para que puedas tener tu propia antena de alto rendimiento.

Materiales Necesarios

• Kit pre-ensamblado de WellGood Loop V3 (o V4), que incluye la placa amplificadora y la placa Bias-Tee.
• Dos cajas de terminales de conducto de 20 mm.
• Al menos 1 metro de conducto de PVC de 20 mm.
• Aproximadamente 3.14 metros de cable coaxial (cualquier tipo con una buena malla servirá para el bucle).
• Dos pernos (por ejemplo, M8) con cuatro tuercas a juego.
• Dos terminales de anillo.
• Postes separadores (standoffs) con sus respectivos tornillos y tuercas para montar los PCBs.
• Cable de alimentación de CC y un conector de tu elección.

Montaje de la Placa Amplificadora

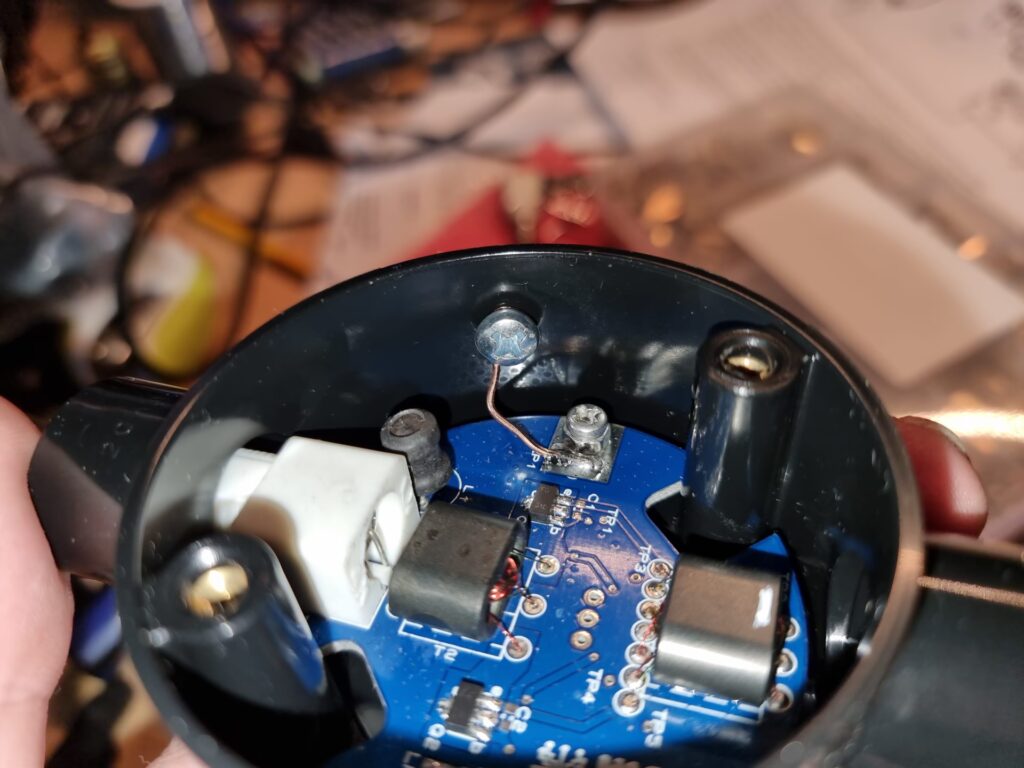

1. Posicionamiento y Perforación: Coloca la placa del amplificador dentro de una de las cajas de conducto. Sus recortes deberían permitir un ajuste perfecto. Marca los puntos para los agujeros de montaje de los postes separadores y perfora. Asegúrate de que la altura de los separadores permita que los conectores BNC se alineen con las aberturas inferiores de la caja.
2. Terminales Externos: Perfora dos agujeros en el lateral de la caja para los pernos que actuarán como terminales externos del bucle.
3. Conexiones Internas: Suelda trozos cortos de cable desde los puntos de conexión del bucle en el PCB (LP1 y LP2). Forma un pequeño ojal en el otro extremo de cada cable para conectarlo a los pernos internos.
4. Ensamblaje del Soporte: Corta el conducto de PVC para crear el soporte del bucle. Perfora un agujero en la parte superior del conducto para pasar el cable coaxial que formará el bucle.
5. Formación del Bucle: Pasa el coaxial de 3.14 metros a través del agujero y dale forma circular, conectando los extremos a la segunda caja de conductos. Pela unos 20 mm del revestimiento exterior en cada extremo para exponer la malla. Corta y retira el conductor central. Crimpa los terminales de anillo a la malla expuesta.
6. Conexión Final: Conecta los terminales de anillo a los pernos externos de la caja del amplificador. Sella las uniones y la parte superior del conducto para protegerlos del clima. Es crucial dejar una pequeña abertura o un agujero de drenaje en la parte inferior de la caja para permitir que la presión se iguale y la humedad escape, evitando la condensación.

Montaje de la Caja Bias-Tee

La placa Bias-Tee es la que inyecta la alimentación de CC en el cable coaxial que va hacia el amplificador. Su montaje es más sencillo.

1. Perforación de la Caja: Perfora los agujeros para los conectores BNC en la caja.
2. Montaje de la Placa: Fija la placa Bias-Tee en su interior usando postes separadores, de manera similar a la placa del amplificador.
3. Conexión de Alimentación: Suelda un cable de alimentación a las almohadillas marcadas en el PCB. Puedes usar los propios postes de montaje como alivio de tensión para el cable. Pasa el cable a través de un agujero en la parte posterior de la caja.
4. Cierre: ¡Atornilla todo y listo! Ya tienes tu unidad Bias-Tee preparada para alimentar la antena.

Comparativa: WellGood Loop vs. Antena de Hilo (EFHW)

Es común preguntarse cómo se compara una antena de bucle activa con una antena de hilo más tradicional, como una End-Fed Half-Wave (EFHW). La respuesta es que no compiten, sino que se complementan. Cada una brilla en un escenario diferente.

En resumen, si tu objetivo es limpiar tu recepción, escuchar estaciones de onda corta, NDBs o simplemente disfrutar de un espectro más limpio, la WellGood Loop es insuperable. Si tu enfoque principal es transmitir y hacer contactos (DX), una EFHW será una mejor opción como antena principal.

¡Cuidado con las Imitaciones y Clones!

Debido a la popularidad y el diseño de código abierto de las primeras versiones, han aparecido en el mercado numerosas copias de baja calidad, especialmente en plataformas como eBay. Estos clones, a menudo de origen ruso o chino, se basan en diseños antiguos (como la V1) y no incorporan las mejoras cruciales de las versiones más recientes. Su rendimiento es, en el mejor de los casos, mediocre y pueden ser una fuente de frustración. Para asegurar el rendimiento y la fiabilidad, es fundamental adquirir las placas de fuentes oficiales asociadas al proyecto.

Preguntas Frecuentes (FAQ)

¿Puedo usar la WellGood Loop para transmitir?

No, es una antena diseñada y optimizada exclusivamente para recepción. Intentar transmitir a través de ella dañará permanentemente el amplificador.

¿Cuál es el tamaño ideal para el bucle?

Un diámetro de aproximadamente 1 metro es el punto de partida recomendado y funciona excelentemente para la mayoría de las aplicaciones de HF.

¿Necesito sintonizar o ajustar la antena después de construirla?

No. Gracias al diseño mejorado de las versiones V3 y V4, la antena no requiere ninguna calibración inicial. Simplemente conéctala y disfruta.

¿La antena es direccional?

Sí, como la mayoría de los bucles magnéticos, tiene nulos muy profundos en los lados (en el plano del bucle). Puedes rotar la antena para anular una fuente de interferencia específica, lo cual es otra de sus grandes ventajas.
