Coordenadas UV: El Secreto del Texturizado 3D

¿Alguna vez te has detenido a admirar la increíble textura de una armadura en un RPG, el realismo de un muro de ladrillos en un shooter o los intrincados detalles en el rostro de un personaje? Detrás de esa magia visual se esconde un proceso fundamental en el modelado 3D conocido como mapeo UV. Aunque su nombre suene técnico y complejo, es el pilar que permite que los objetos tridimensionales cobren vida con colores, patrones y detalles. Sin él, nuestros mundos virtuales serían colecciones de polígonos grises y sin alma. Este artículo te sumergirá en el fascinante mundo de las coordenadas UV, desvelando el arte y la técnica que visten a nuestros videojuegos favoritos.

¿Qué son Exactamente las Coordenadas UV?

Para entender las coordenadas UV, primero debemos pensar en un objeto 3D. Este objeto existe en un espacio con tres ejes: X, Y y Z, que definen su altura, anchura y profundidad. Ahora, imagina que quieres 'pegarle' una imagen plana (una textura 2D) a la superficie de ese objeto tridimensional, como si estuvieras envolviendo un regalo. ¿Cómo sabe el ordenador qué parte de la imagen va en cada punto del objeto? Aquí es donde entran en juego las coordenadas UV.

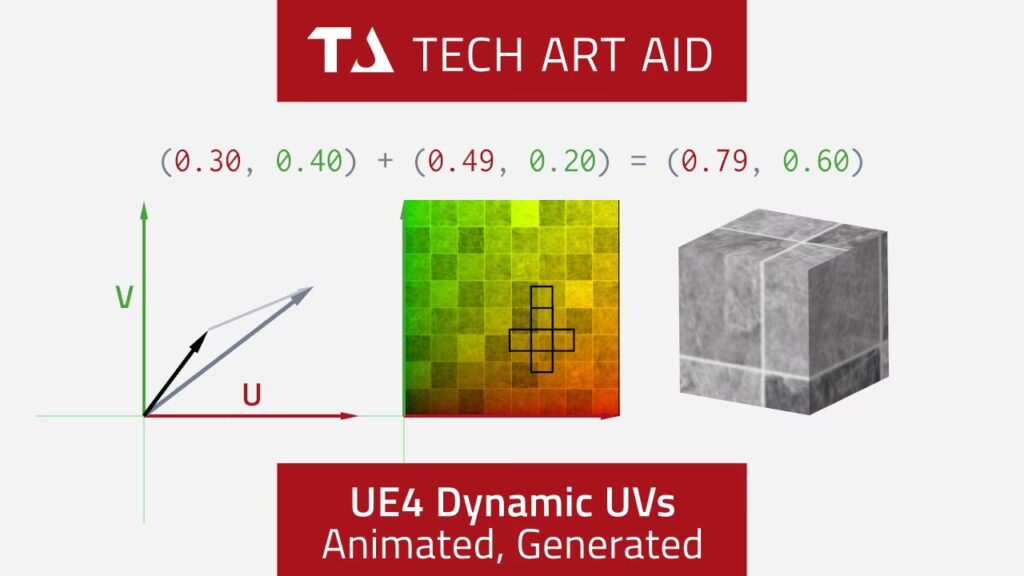

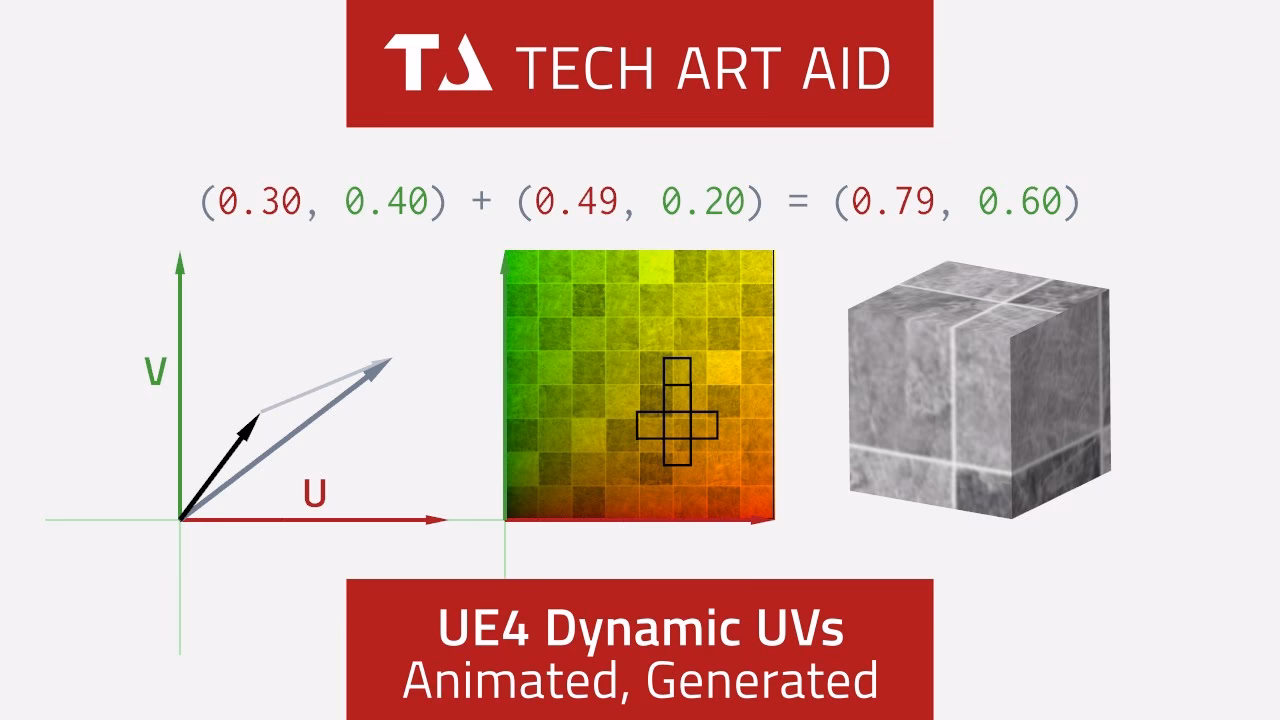

Las coordenadas UV son, en esencia, un sistema de coordenadas bidimensional (2D) que se superpone a la imagen de la textura. Las letras 'U' y 'V' se utilizan para representar los ejes horizontal y vertical de esta imagen, respectivamente. Se eligieron estas letras simplemente porque las 'X', 'Y' y 'Z' ya estaban ocupadas por el espacio 3D del modelo. Así, cada vértice (o punto) de la malla poligonal de un modelo 3D no solo tiene una coordenada XYZ que define su posición en el espacio, sino que también se le asigna una coordenada UV que le dice exactamente a qué punto de la imagen 2D corresponde.

La mejor analogía es la de pelar una naranja. La naranja es el objeto 3D. Si la pelas con cuidado e intentas aplanar la cáscara sobre una mesa, esa cáscara aplanada sería el mapa UV. El dibujo y la textura de la cáscara son la imagen que se aplicará. El proceso de mapeo UV es, literalmente, el arte de 'despellejar' digitalmente un modelo 3D para poder pintarlo en una superficie plana.

El Proceso Clave: El Desenvolvimiento UV (UV Unwrapping)

El paso más crucial y a menudo más laborioso del mapeo UV es el conocido como desenvolvimiento UV o 'UV Unwrapping'. Este es el proceso mediante el cual un artista 3D toma la malla tridimensional del modelo y la 'corta' por ciertos bordes estratégicos (llamados 'seams' o costuras) para poder aplanarla en una representación 2D sin que se superponga o se deforme demasiado.

Imagina que tienes una caja de cartón. Para aplanarla, necesitas cortar por algunas de sus aristas. La elección de por dónde cortar es fundamental. Si cortas mal, la caja no se aplanará correctamente. Lo mismo ocurre con un modelo 3D. El artista debe decidir dónde colocar estas costuras de la forma más inteligente posible, generalmente en lugares donde serán menos visibles en el modelo final, como en la parte interior de los brazos, debajo del pelo o en los pliegues de la ropa.

Una vez que se han definido las costuras, el software de modelado 3D (como Blender, Maya o 3ds Max) utiliza algoritmos para 'relajar' y aplanar estas piezas de malla, conocidas como 'islas UV' (UV islands), sobre el espacio 2D del mapa de texturas. El objetivo es organizar estas islas de la manera más eficiente posible, minimizando el espacio desperdiciado y manteniendo una escala consistente en todo el modelo.

Técnicas y Desafíos del Desenvolvimiento

• Distorsión: Uno de los mayores desafíos es evitar la distorsión. Cuando se aplana una superficie curva, es inevitable que algunas áreas se estiren o se contraigan. Un buen mapa UV minimiza este efecto para que la textura no se vea deformada en el modelo final. Los artistas utilizan herramientas como los 'checker maps' (mapas de ajedrez) para visualizar fácilmente estas distorsiones.
• Optimización del Espacio: El espacio de la textura es valioso. Los artistas deben empaquetar las islas UV de la forma más compacta posible para aprovechar al máximo cada píxel de la imagen. Esto se conoce como 'packing'.
• Superposición de UVs: Para objetos simétricos, una técnica común es desenvolver solo la mitad del modelo y superponer las islas UV de ambos lados. Esto permite que una sola área de la textura se aplique a ambos lados, ahorrando una cantidad significativa de espacio y tiempo de trabajo, ya que el artista solo necesita pintar la mitad.

Pintando el Mundo: El Mapa de Texturas

Una vez que el modelo está correctamente desenvuelto y tenemos nuestro mapa UV, comienza la parte artística. Este mapa UV aplanado se exporta como una imagen que sirve de plantilla. Sobre esta plantilla, los artistas de texturas pintan o colocan todos los detalles que darán vida al objeto.

Este mapa de texturas no solo contiene el color base (conocido como Albedo o Diffuse Map). Se pueden crear múltiples mapas que controlan diferentes propiedades de la superficie del material:

• Normal Map (Mapa de Normales): Simula pequeños detalles de relieve, como arrugas, poros o arañazos, sin necesidad de añadir más polígonos al modelo.
• Roughness/Glossiness Map (Mapa de Rugosidad/Brillo): Determina qué tan rugosa o pulida es una superficie, controlando cómo refleja la luz.
• Metallic Map (Mapa Metálico): Indica qué partes de la superficie son metálicas y cuáles no.
• Ambient Occlusion (Mapa de Oclusión Ambiental): Añade sombras suaves en las grietas y hendiduras, dando una mayor sensación de profundidad.

Cuando el motor del juego renderiza el modelo, utiliza las coordenadas UV de cada vértice para buscar en todos estos mapas de textura y calcular el color y las propiedades de superficie correctas para cada píxel en la pantalla. Es una coreografía digital perfecta entre la geometría 3D y las imágenes 2D.

Comparativa de Enfoques de Mapeo UV

No todo el desenvolvimiento UV se hace de la misma manera. Dependiendo del objeto y su finalidad, el artista puede optar por diferentes métodos.

La Densidad de Texel: Un Concepto Crucial

Un término que todo artista 3D debe dominar es la densidad de texel. Un 'texel' es la unidad mínima de una textura, es decir, un píxel del mapa de texturas. La densidad de texel se refiere a cuántos píxeles de textura se utilizan por unidad de superficie en el modelo 3D. Mantener una densidad de texel consistente en toda una escena es vital para que el nivel de detalle visual sea coherente.

Si la cara de un personaje tiene una alta densidad de texel y su torso una muy baja, la cara se verá nítida y detallada, mientras que el torso se verá borroso y de baja resolución. El trabajo del artista es asignar el espacio UV de manera inteligente, dando más espacio (y por tanto, más texels) a las partes más importantes o visibles del modelo, y menos a las que apenas se ven, como la suela de un zapato.

Preguntas Frecuentes (FAQ)

¿Es difícil aprender a hacer mapeo UV?

El concepto básico es sencillo, pero dominarlo requiere mucha práctica. Es una de las habilidades más técnicas y menos 'glamurosas' del arte 3D, pero es absolutamente esencial. La paciencia y la atención al detalle son clave.

¿Todos los objetos 3D en un juego necesitan coordenadas UV?

Casi todos. Cualquier objeto que necesite una textura detallada y específica requiere un mapa UV. Las excepciones podrían ser objetos muy simples que solo usan un color plano o un material procedural que no depende de una imagen de textura.

¿Qué pasa si un modelo no tiene coordenadas UV?

Si intentas aplicar una textura a un modelo sin coordenadas UV, el resultado será impredecible y, por lo general, un desastre visual. El motor del juego no tendrá la información necesaria para proyectar la imagen correctamente sobre la superficie.

¿El mapeo UV afecta al rendimiento del juego?

Sí, de forma indirecta pero significativa. Un mapa UV bien optimizado (con las islas bien empaquetadas) permite usar texturas de menor tamaño para lograr el mismo nivel de detalle, lo que reduce el uso de memoria de video (VRAM) y mejora los tiempos de carga. Además, tener menos islas UV puede reducir las llamadas de dibujado en algunos motores, mejorando el rendimiento.

Conclusión: El Arte Invisible que da Vida a los Juegos

Las coordenadas UV son el puente invisible que conecta el mundo tridimensional de la geometría con el mundo bidimensional del arte y el color. Es un proceso técnico, meticuloso y a menudo invisible para el jugador final, pero su impacto es monumental. Cada vez que te maravilles ante la fidelidad visual de un videojuego, recuerda que detrás de cada superficie texturizada hay un artista que ha pasado horas cortando, aplanando y organizando un complejo rompecabezas digital. El mapeo UV no es solo una herramienta técnica; es una forma de arte en sí misma, el lienzo sobre el que se pintan los mundos que tanto nos apasionan.
