Guía Esencial de UV Unwrapping para Modelado 3D

En el vasto universo del modelado 3D, existe un proceso fundamental que actúa como puente entre una malla de polígonos sin vida y una obra de arte texturizada y realista: el UV unwrapping. Si alguna vez te has preguntado cómo los artistas logran que las texturas se ajusten perfectamente a personajes complejos o entornos detallados, la respuesta está en este meticuloso arte. Sin un buen desplegado UV, hasta la textura más impresionante puede verse estirada, distorsionada y poco profesional. Este proceso consiste, esencialmente, en aplanar la superficie de un modelo 3D para poder pintar sobre ella, de forma similar a como desarmarías una caja de cartón para dejarla plana sobre una mesa. Las letras 'U' y 'V' simplemente representan los ejes horizontal y vertical de este nuevo espacio 2D, para no confundirlos con los ejes X, Y y Z del mundo 3D.

¿Por Qué es Tan Crucial el UV Unwrapping?

El UV unwrapping es un paso ineludible en la mayoría de los flujos de trabajo de producción 3D, y su importancia radica en varios factores clave, especialmente en el desarrollo de videojuegos y efectos visuales (VFX).

• Aplicación Precisa de Texturas: Es la razón principal. Un mapa UV limpio asegura que las texturas de alta resolución se alineen perfectamente con la geometría del modelo, sin artefactos visuales indeseados.
• Optimización para Videojuegos: En los motores de juego como Unreal Engine o Unity, los mapas UV son esenciales no solo para las texturas visuales (el color, la rugosidad, etc.), sino también para los mapas de luz o lightmaps. Estos mapas precalculan la iluminación y las sombras de una escena, lo que mejora drásticamente el rendimiento. Para que funcionen correctamente, requieren mapas UV únicos y sin solapamientos.
• Baking de Texturas: Procesos como el baking de mapas de normales, oclusión ambiental o curvatura desde un modelo de alta resolución a uno de baja resolución dependen enteramente de un buen mapa UV para transferir los detalles correctamente.
• Flexibilidad Artística: Un buen desplegado permite a los artistas texturizar con un control total, ya sea pintando directamente sobre el modelo en aplicaciones como Substance Painter o creando las texturas en 2D con Photoshop.

El Eterno Dilema: Costuras vs. Distorsión

El proceso de UV unwrapping es un constante acto de equilibrio entre dos males inevitables: las costuras (seams) y la distorsión.

• Costuras (Seams): Son los bordes donde hemos "cortado" la malla 3D para poder aplanarla. Imagina de nuevo la caja de cartón; las costuras son los lugares por donde la cortaste. El problema es que la textura puede no continuar de forma fluida a través de una costura, creando una línea visible en el modelo final.

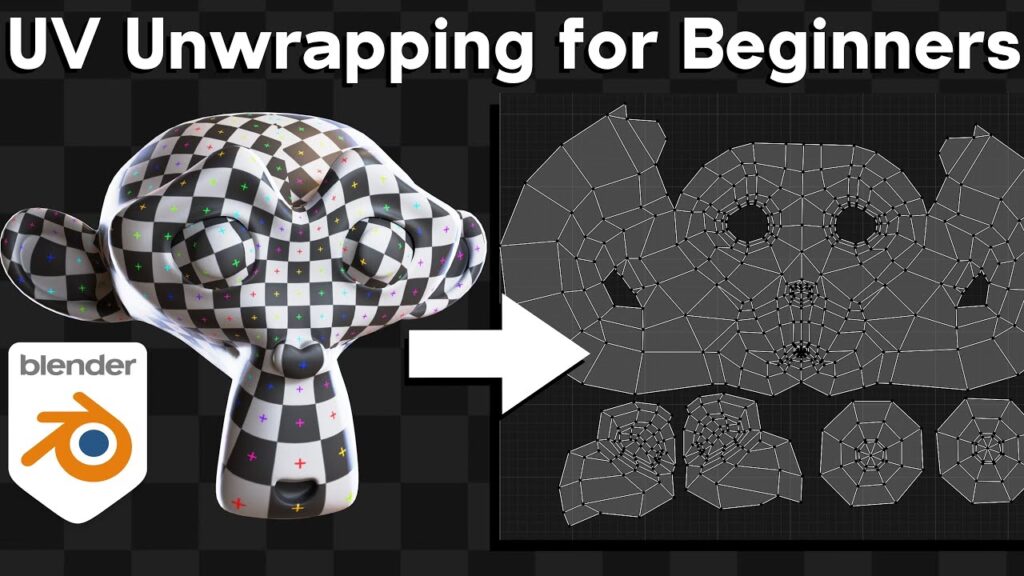

• Distorsión: Ocurre cuando los polígonos en el mapa UV 2D se estiran o contraen en comparación con su tamaño y forma en el modelo 3D. Esto provoca que la textura aplicada se vea deformada. Una forma clásica de comprobar la distorsión es aplicar una textura de tablero de ajedrez; si los cuadrados se ven estirados o aplastados en alguna zona, hay distorsión.

El objetivo de un buen artista es minimizar ambos problemas. Esto se logra colocando las costuras de manera estratégica, en lugares donde el espectador rara vez las verá. Aquí van algunas reglas de oro para esconder tus costuras:

• Sigue los bordes duros: Las esquinas y pliegues naturales de un objeto son lugares excelentes para disimular un corte.
• Ocúltalas detrás de otros objetos: Si estás desplegando una cabeza, coloca las costuras donde irá el pelo. Si es un cuerpo, bajo la ropa o en las axilas.
• Aléjalas del punto focal: Coloca las costuras en la parte trasera o inferior del modelo, lejos de donde se centrará la atención del espectador.

Herramientas del Oficio: Software Especializado

Aunque la mayoría de los programas de modelado 3D como Blender, Maya o 3ds Max incluyen herramientas para UV unwrapping, el proceso puede volverse tedioso en modelos complejos. Es aquí donde brillan las aplicaciones dedicadas, diseñadas para agilizar y perfeccionar este trabajo. Dos de las más reconocidas en la industria son RizomUV y Ultimate Unwrap 3D.

RizomUV: El Estándar de la Industria para un Desplegado Perfecto

RizomUV se ha consolidado como la herramienta preferida por muchísimos desarrolladores de videojuegos, artistas digitales y profesionales de CG/VFX. Su potencia reside en un conjunto de herramientas optimizadas y algoritmos increíblemente eficientes que simplifican la selección de costuras, el corte de islas UV y la optimización del espacio.

Sus características más destacadas incluyen:

• Controles Personalizables: Puedes configurar la navegación para que imite la de tu software 3D principal (Blender, Maya, etc.), lo que permite una integración fluida en tu flujo de trabajo.
• Feedback de Distorsión en Tiempo Real: Mientras trabajas, RizomUV te muestra con un código de colores (rojo para compresión, azul para estiramiento) las áreas problemáticas, permitiéndote corregirlas al instante.
• Algoritmos de Empaquetado Avanzados: Su herramienta de empaquetado (packing) organiza automáticamente las islas UV para minimizar el espacio desperdiciado y maximizar la resolución de la textura. Es una de las mejores del mercado.
• Herramientas de Corte y Soldadura Intuitivas: Marcar y cortar costuras es un proceso rápido y sencillo, al igual que soldar bordes para unir islas cuando es necesario.

Tutorial Rápido: Desplegando un Modelo en RizomUV

1. Carga tu modelo: Simplemente arrastra y suelta tu archivo 3D (FBX, OBJ, etc.) en el espacio de trabajo.
2. Selecciona las costuras: Entra en el modo de bordes (Edge mode) y, manteniendo pulsada la tecla Shift, haz clic para seleccionar los bordes donde quieres cortar.
3. Corta las costuras: Presiona la tecla 'C' para ejecutar el corte. Verás cómo tu modelo se divide en diferentes islas.
4. Despliega las islas: Presiona la tecla 'U' (Unfold). RizomUV aplanará cada isla tratando de minimizar la distorsión.
5. Optimiza y Empaqueta: Usa la herramienta de optimización ('O') para relajar las islas y corregir cualquier distorsión restante. Finalmente, presiona 'P' (Pack) para que el software organice todo de manera eficiente en el espacio UV.
6. Revisa y guarda: Comprueba el mapa con el visualizador de distorsión y, una vez satisfecho, guarda el archivo para que los cambios se apliquen a tu modelo 3D.

Ultimate Unwrap 3D: Una Alternativa Sólida y Versátil

Ultimate Unwrap 3D es otra potente herramienta independiente de mapeo UV. Es ideal para artistas, modders y desarrolladores, ofreciendo un conjunto de herramientas muy completo que cubre desde proyecciones estándar (planar, caja, cilíndrica) hasta herramientas avanzadas para las áreas más difíciles de un modelo. Su versión Pro añade funcionalidades como enderezar, alinear y empaquetar UVs, convirtiéndola en una solución muy robusta.

Tabla Comparativa: RizomUV vs. Ultimate Unwrap 3D

Conceptos Avanzados para Profesionales

Una vez dominas los conceptos básicos, hay técnicas más avanzadas que pueden llevar tu trabajo de texturizado al siguiente nivel.

Solapamiento de UVs (Overlapping UVs)

Generalmente, se nos dice que evitemos que las islas UV se superpongan. Sin embargo, hay una excepción estratégica: la simetría. Si un modelo es perfectamente simétrico (como un vehículo o un personaje con armadura simétrica), puedes desplegar solo una mitad, y luego superponer las islas de la otra mitad exactamente encima. Esto duplica eficazmente la resolución de tu textura, ya que la misma área de la textura se usa para ambos lados. Es una técnica de optimización muy común en los videojuegos para ahorrar memoria.

Canales UV

Un mismo objeto puede tener múltiples mapas UV, almacenados en diferentes "canales". El uso más común de esto es, de nuevo, en los motores de juego.

• Canal UV 1: Se utiliza para las texturas visuales (color, metal, etc.). En este canal, puedes tener UVs solapados para optimizar la resolución, como se mencionó antes.
• Canal UV 2: Se reserva para los mapas de luz (lightmaps). Este canal es generado (a menudo automáticamente por el motor) y debe tener cada polígono desplegado de forma única, sin ningún solapamiento, para que las sombras se calculen correctamente.

Preguntas Frecuentes (FAQ) sobre UV Unwrapping

¿Qué es exactamente el UV unwrapping?

Es el proceso de aplanar la superficie de un modelo 3D en un espacio 2D para poder aplicarle una textura de imagen. Es un paso esencial para un texturizado correcto.

¿Por qué mi textura se ve estirada o deformada?

Esto se debe a la distorsión en tu mapa UV. Ocurre cuando la forma y el tamaño de los polígonos en el mapa 2D no se corresponden con su forma y tamaño en el modelo 3D. Utiliza herramientas de optimización o "relax" para corregirlo.

¿Es absolutamente necesario hacer UV unwrapping a todos mis modelos?

Si tu modelo va a tener una textura específica (que no sea un simple color o material procedural), entonces sí, es necesario. También es indispensable si el modelo se va a usar en un motor de juego que utilice lightmaps estáticos.

¿Dónde debo colocar las "costuras" (seams)?

La mejor práctica es esconderlas en lugares poco visibles: en bordes duros, pliegues naturales, debajo de otras piezas de geometría (como pelo o ropa) o en la parte trasera del modelo.

Dominar el arte del UV unwrapping no solo mejorará drásticamente la calidad visual de tus proyectos, sino que también agilizará tu flujo de trabajo de texturizado. Es una habilidad que requiere paciencia y práctica, pero cuya recompensa es la capacidad de crear arte 3D profesional e hiperrealista. Así que, ¡sumérgete, experimenta y lleva tus creaciones al siguiente nivel!
