Proyección Triplanar: Texturizado sin Mapeado UV

En el vasto universo del desarrollo de videojuegos y los gráficos 3D, existen héroes anónimos, técnicas que trabajan en la sombra para que nuestros mundos virtuales se vean espectaculares. Una de esas técnicas, fundamental para artistas y programadores, es la proyección triplanar. Si alguna vez has intentado aplicar una textura de roca a una montaña generada proceduralmente y has terminado con un desastre de píxeles estirados y deformados, entonces este artículo es para ti. La proyección triplanar es la solución elegante a uno de los problemas más comunes y frustrantes del texturizado: la dependencia del mapeado UV.

Imagina que tienes un objeto 3D complejo, como un terreno irregular o un asteroide lleno de cráteres. Crear un mapa de coordenadas UV (un proceso que consiste en "desplegar" la superficie 3D en un plano 2D para aplicar la textura) puede ser una tarea titánica, y en muchos casos, simplemente imposible, especialmente si la geometría se crea en tiempo de ejecución. Aquí es donde la proyección triplanar entra en escena, ofreciendo una forma de texturizar objetos basándose en su posición en el mundo, no en un complejo mapa UV predefinido.

¿Qué es Exactamente la Proyección Triplanar?

En su esencia, la proyección triplanar es un método de mapeo de texturas que proyecta una imagen (o material) sobre un modelo 3D desde tres direcciones ortogonales: los ejes X, Y y Z (frente, arriba y lado). Piensa en ello como si tuvieras tres proyectores de diapositivas. Uno apunta al objeto desde arriba, otro desde el frente y un tercero desde un lado. El motor del juego analiza cada punto de la superficie del modelo y decide qué proyección se ve mejor en ese punto específico.

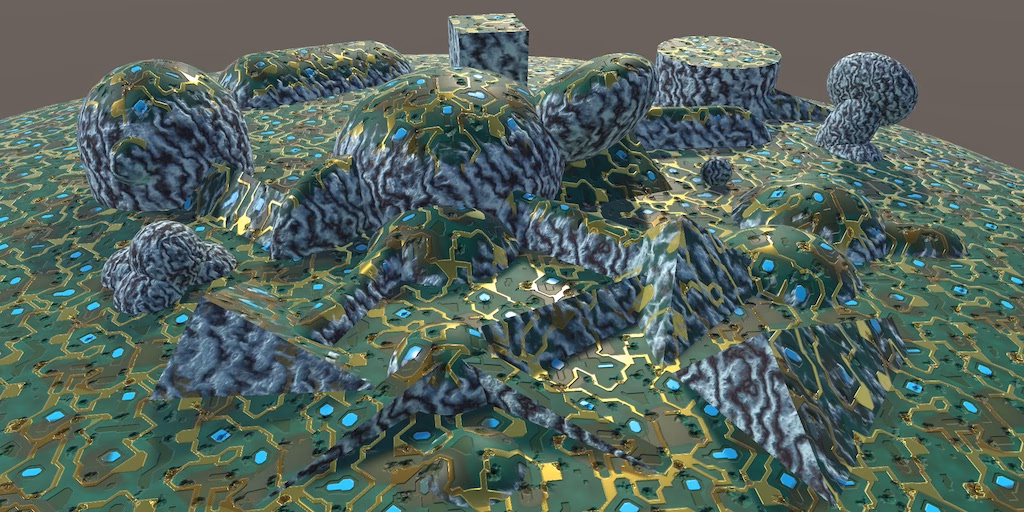

Por ejemplo, las partes horizontales de un terreno, como una llanura, recibirán principalmente la textura proyectada desde arriba (eje Y), que podría ser una textura de hierba. Las laderas empinadas y los acantilados recibirán la textura de los proyectores laterales (ejes X y Z), que podría ser una textura de roca. La verdadera magia ocurre en la transición: el sistema mezcla suavemente estas tres proyecciones para que no haya costuras ni cortes abruptos, creando una apariencia natural y continua en toda la superficie.

El Problema que Resuelve: El Dolor de Cabeza de las Coordenadas UV

Para apreciar plenamente la genialidad de la proyección triplanar, primero debemos entender el método tradicional: el mapeado UV. Como mencionamos, este proceso implica "desenvolver" la malla 3D de un objeto en un plano 2D. Este plano 2D es donde se aplica la textura. Este método ofrece un control artístico increíble, permitiendo a los artistas pintar detalles precisos en lugares específicos de un modelo.

Sin embargo, tiene grandes desventajas:

• Consume mucho tiempo: Desenvolver UVs para modelos complejos puede llevar horas o incluso días de trabajo manual.
• Problemas de escala y distorsión: Si las "islas" UV no se escalan correctamente, la textura puede parecer más grande en unas partes del modelo que en otras. Además, las formas complejas a menudo resultan en texturas estiradas o pellizcadas.
• Incompatible con lo procedural: Es prácticamente inútil para geometrías que se generan al momento, como terrenos creados por algoritmos o modelos que pueden ser destruidos o modificados por el jugador. No puedes crear un mapa UV para algo que aún no existe.

La proyección triplanar esquiva todos estos problemas al ignorar por completo las coordenadas UV del modelo. La textura se aplica basándose únicamente en la posición y orientación de los vértices en el espacio 3D, lo que la convierte en la herramienta perfecta para entornos naturales y contenido procedural.

Ventajas y Desventajas: ¿Cuándo Usar la Proyección Triplanar?

Como toda técnica, la proyección triplanar no es una solución universal, pero brilla intensamente en ciertos escenarios. Comprender sus pros y sus contras es clave para decidir cuándo implementarla en tu proyecto.

Creando un Material Triplanar en tu Motor de Juego

La mayoría de los motores de juego modernos como Unreal Engine, Unity o Godot facilitan enormemente la creación de un material con proyección triplanar. Ya no es necesario escribir código de shader complejo desde cero (aunque sigue siendo una opción para los más avanzados). Generalmente, el proceso se realiza en un editor de materiales visual basado en nodos.

La lógica fundamental detrás de un shader triplanar es la siguiente:

1. Obtener la Posición Mundial: El primer paso es obtener la coordenada de posición de cada píxel en el espacio del mundo (World Position).
2. Utilizar las Normales de Superficie: Se necesita la dirección hacia la que "mira" cada punto de la superficie (la normal de la superficie). Este vector nos dirá si el punto mira hacia arriba, hacia el frente o hacia un lado.
3. Muestrear las Texturas: Usando la posición mundial como coordenadas UV improvisadas, se muestrea la textura desde los tres planos (XY, YZ, XZ).
4. Calcular el Peso de la Mezcla: Basándose en la dirección de la normal, se calcula cuánto debe contribuir cada una de las tres proyecciones al color final. Una normal que apunta directamente hacia arriba (0, 1, 0) dará un peso del 100% a la proyección del eje Y.
5. Mezclar los Resultados: Finalmente, las tres texturas muestreadas se combinan utilizando los pesos calculados para producir el color final del píxel. Se puede ajustar la "dureza" de esta mezcla para obtener transiciones más nítidas o más suaves.

Muchos motores ya incluyen nodos preconstruidos como "WorldAlignedTexture" o funciones triplanar que simplifican este proceso a unos pocos clics, permitiendo a los artistas centrarse en el aspecto creativo.

Preguntas Frecuentes (FAQ)

¿La proyección triplanar afecta mucho el rendimiento del juego?

Sí, tiene un impacto. Un material triplanar básico requiere como mínimo tres lecturas de textura por píxel en lugar de una, lo que aumenta la carga en la GPU. Sin embargo, en hardware moderno, este coste es a menudo manejable y vale la pena por el ahorro de tiempo en producción y la calidad visual en ciertos tipos de assets.

¿Puedo usarlo para personajes o armas?

Generalmente no es la mejor opción. Los assets "héroe" como personajes, armas o vehículos suelen requerir detalles muy específicos (cicatrices, logotipos, desgaste en los bordes) que solo se pueden lograr con un mapeado UV hecho a mano. La proyección triplanar es más adecuada para el entorno.

¿Cómo evito que la textura se vea repetitiva en grandes superficies?

Existen técnicas avanzadas para combatir la repetición. Se puede introducir ruido procedural para variar la escala o rotación de la textura en diferentes áreas, o mezclar varias texturas a diferentes escalas para romper el patrón. Esto añade complejidad al material, pero mejora drásticamente el resultado final.

¿Necesito saber programar shaders para usar esta técnica?

No necesariamente. Gracias a los editores de materiales visuales de los motores de juego actuales, puedes crear un material triplanar conectando nodos sin escribir una sola línea de código. Sin embargo, entender los principios básicos de cómo funciona un shader te ayudará a optimizarlo y personalizarlo mucho mejor.

Conclusión: Una Herramienta Esencial en el Arsenal del Artista 3D

La proyección triplanar no es una bala de plata, pero es una herramienta increíblemente poderosa y versátil. Ha revolucionado la forma en que se texturizan los entornos, especialmente los de gran escala y los generados proceduralmente. Al liberar a los artistas de las cadenas del mapeado UV manual para ciertos tipos de mallas, permite una mayor flexibilidad, iteraciones más rápidas y la creación de mundos vastos y detallados que antes eran impensables. La próxima vez que explores una cueva rocosa o escales una montaña en tu juego favorito, fíjate bien en las texturas. Es muy probable que la magia silenciosa de la proyección triplanar esté trabajando para hacer que ese mundo se sienta real y cohesivo.
