Símbolos de Motores Eléctricos: Guía Esencial

Los motores eléctricos son el corazón de nuestro mundo moderno, impulsando desde los electrodomésticos más pequeños en nuestro hogar hasta la maquinaria industrial más colosal. Sin embargo, para el ojo inexperto, las placas y diagramas que los acompañan pueden parecer un conjunto de garabatos y códigos crípticos. Esos símbolos son, en realidad, un lenguaje universal y preciso, diseñado para comunicar información vital sobre el funcionamiento, las capacidades y los parámetros de seguridad de cada motor. Comprender este lenguaje no es solo una habilidad para ingenieros y técnicos; es una necesidad para cualquiera que desee operar, instalar o dar mantenimiento a estos dispositivos de manera segura y eficiente.

¿Qué es un Símbolo de Motor Eléctrico?

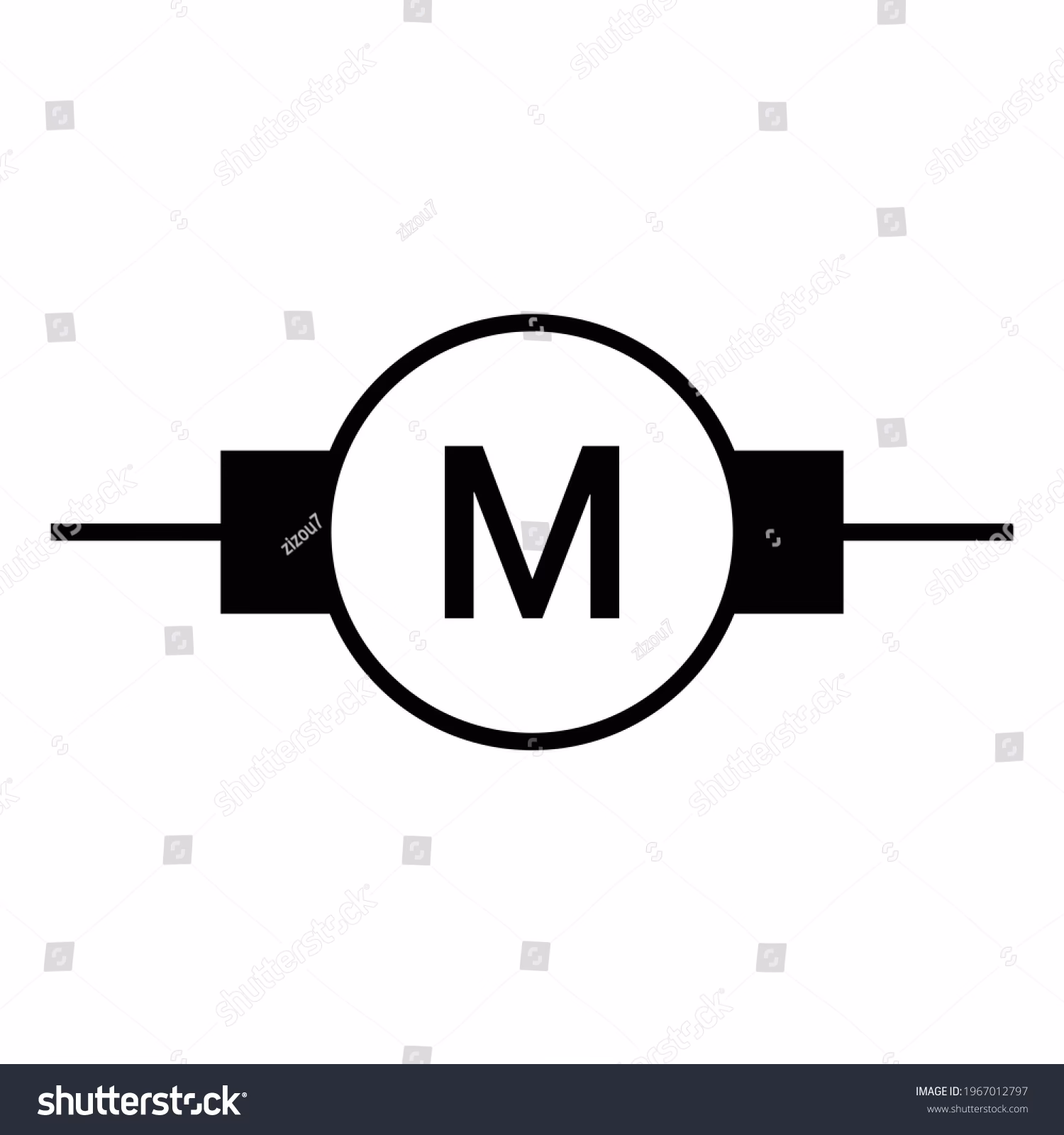

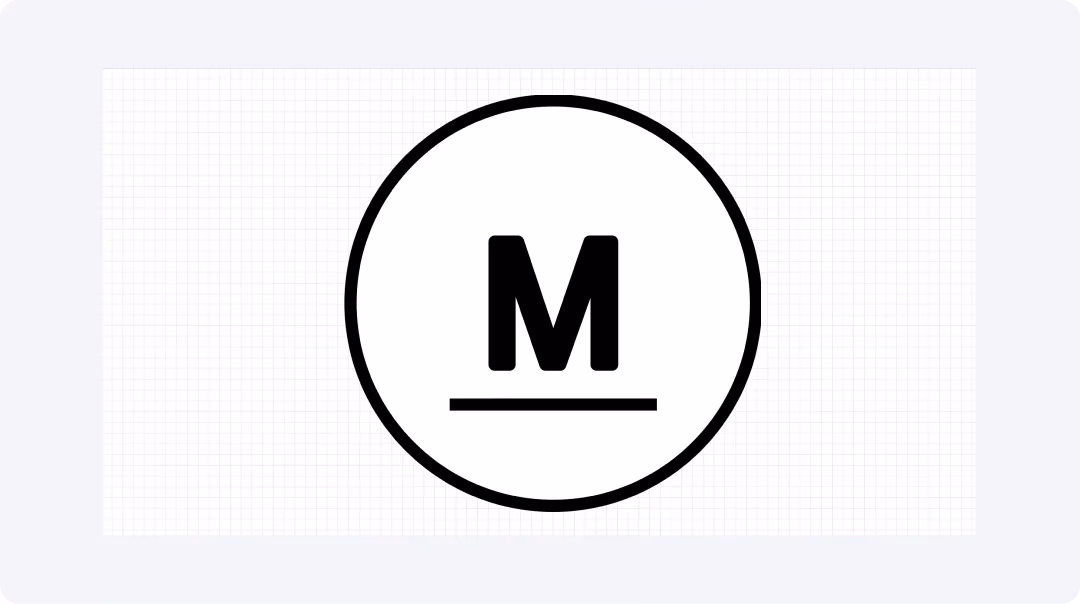

En su forma más fundamental, el símbolo de un motor eléctrico es una representación gráfica que se utiliza en diagramas y planos para indicar la presencia y el tipo de un motor. El símbolo más común y universalmente reconocido es un círculo con la letra 'M' en su interior. A partir de este diseño básico, surgen múltiples variaciones que aportan información adicional de un solo vistazo.

Por ejemplo, las líneas que llegan al círculo suelen indicar el tipo de alimentación. Una sola línea puede representar un motor monofásico, mientras que tres líneas suelen indicar un motor trifásico. Sin embargo, esta no es una regla inamovible. En muchos diagramas, especialmente los más complejos, se puede usar una sola línea de alimentación incluso para un motor trifásico, pero se especificará en el texto adjunto a la línea el número de fases, el calibre del conductor y otros parámetros relevantes. La clave, independientemente del símbolo que se elija, es siempre describirlo claramente en la leyenda del plano o diagrama para evitar cualquier ambigüedad.

La Importancia Crítica de Interpretar los Símbolos Correctamente

Ignorar o malinterpretar la simbología de un motor puede tener consecuencias que van desde la ineficiencia operativa hasta fallos catastróficos del equipo y graves accidentes eléctricos. Estos símbolos son la guía resumida de las características técnicas del dispositivo. Nos informan sobre la potencia, el voltaje, la velocidad, el torque y factores ambientales cruciales como la clase de aislamiento térmico.

Una correcta interpretación garantiza:

• Selección Adecuada: Elegir el motor correcto para una aplicación específica, asegurando que sus capacidades se alineen con las demandas de la carga.
• Instalación Segura: Realizar las conexiones eléctricas correctas, utilizando los calibres de cable y las protecciones adecuadas según lo indicado.
• Operación Óptima: Asegurarse de que el motor funcione dentro de sus parámetros nominales, lo que prolonga su vida útil y maximiza la eficiencia energética.
• Mantenimiento y Diagnóstico: Facilitar la labor de los técnicos a la hora de realizar mantenimiento preventivo o diagnosticar fallos, ya que la placa de características y los diagramas son su principal hoja de ruta.

Símbolos en Diferentes Tipos de Diagramas

El nivel de detalle y el tipo de símbolo utilizado pueden variar significativamente dependiendo del propósito del diagrama en el que se encuentre.

Diagramas Eléctricos de Control

Estos diagramas se centran en el funcionamiento interno y el control del equipo. Aquí, el simbolismo es muy detallado. Se suele representar cada fase que se conecta al motor, la conexión a neutro (si existe) y la conexión a tierra. Además, se mostrarán todos los componentes del circuito de control, como contactores, relés de sobrecarga, pulsadores de arranque/parada y otros elementos, cada uno con su propio símbolo estandarizado. El objetivo es describir la lógica de operación del motor.

Planos Eléctricos de Instalación

En los planos arquitectónicos o de instalación, el detalle de las conexiones internas del motor es menos importante. El enfoque aquí está en la ubicación física de los motores, la trayectoria de las canalizaciones que los alimentan, la distancia a los tableros eléctricos y el tipo de conductor general que se utiliza. Por lo tanto, es común ver el símbolo básico del motor (círculo con 'M') con una sola línea que representa el alimentador completo (fases, neutro y tierra dentro de un mismo conducto).

Diagrama Unifilar

El diagrama unifilar busca ofrecer una visión general de toda una instalación eléctrica, no de un solo equipo. En este contexto, la simplicidad es clave. Se utiliza una sola línea para representar todas las fases de un circuito. El símbolo del motor puede ser similar al de un plano, pero irá acompañado de texto que especifique claramente sus características más importantes: si es trifásico o monofásico, su potencia, voltaje de operación y la configuración de conexión (estrella o delta).

Descifrando la Placa de Características de un Motor

La placa de características es como el documento de identidad de un motor. Es una placa metálica adherida a su carcasa que contiene una gran cantidad de información codificada a través de símbolos, abreviaturas y valores. Entenderla es fundamental.

Tabla de Símbolos Comunes en Placas de Motores

Diferencias Internacionales: NEMA vs. IEC

Aunque el objetivo es la estandarización, existen dos grandes normativas que rigen la fabricación y simbología de motores en el mundo: NEMA (National Electrical Manufacturers Association), predominante en Norteamérica, e IEC (International Electrotechnical Commission), utilizada en Europa y gran parte del resto del mundo. Conocer sus diferencias es vital en un mercado globalizado.

Simbología para Tecnologías Modernas de Motores

Con la evolución de la tecnología, han surgido nuevos tipos de motores con características únicas que requieren una simbología específica.

Motores Brushless DC (BLDC)

Estos motores sin escobillas son conocidos por su alta eficiencia y control preciso. Sus diagramas a menudo incluyen símbolos para:

• Fases del Motor: Generalmente etiquetadas como U, V, W, indicando los puntos de conexión para los devanados del estator.
• Sensores Hall: Representados con símbolos dedicados, estos sensores son cruciales para que el controlador conozca la posición del rotor.
• Controlador Electrónico de Velocidad (ESC): El cerebro del motor, que también tiene su propia representación simbólica en el circuito.

Motores Paso a Paso (Stepper)

Utilizados en aplicaciones que requieren un posicionamiento exacto, como impresoras 3D y robótica. Sus símbolos destacan:

• Bobinas: Se representan los múltiples devanados del motor (ej. Bobina A, Bobina B), que se energizan en secuencia para crear el movimiento por pasos.
• Señales de Control: Se indican las conexiones para las señales de 'Paso' (Step) y 'Dirección' (Dir) que provienen del controlador.

Preguntas Frecuentes (FAQ)

¿Cuál es el símbolo más básico para un motor eléctrico?

El símbolo más común y sencillo es un círculo con la letra 'M' mayúscula en su interior. A partir de ahí, se añaden detalles como las líneas de alimentación para indicar si es monofásico o trifásico.

¿Por qué hay tantos símbolos diferentes para los motores?

La variedad de símbolos refleja la enorme diversidad de tipos de motores que existen (AC, DC, síncronos, de inducción, brushless, etc.) y los diferentes contextos en los que se representan (planos de instalación, diagramas de control, diagramas unifilares). Cada símbolo está diseñado para comunicar la información más relevante para ese contexto específico.

¿Qué pasa si interpreto mal un símbolo en la placa de un motor?

Las consecuencias pueden ser graves. Conectar un motor a un voltaje incorrecto puede quemarlo instantáneamente. Ignorar la clase de aislamiento puede llevar a un sobrecalentamiento y fallo prematuro. No respetar el amperaje nominal puede causar disparos constantes de las protecciones o, peor aún, un incendio si estas están mal dimensionadas. La seguridad eléctrica depende de una correcta interpretación.

¿Dónde puedo aprender más sobre estos símbolos?

Los mejores recursos son los documentos de estándares oficiales de organizaciones como NEMA e IEC. Además, los manuales de fabricantes de motores, los libros de texto sobre tecnología eléctrica y diseño de máquinas, y los cursos de formación técnica son excelentes fuentes para dominar este lenguaje visual.

En conclusión, los símbolos de los motores eléctricos son mucho más que simples dibujos. Son un lenguaje denso en información, esencial para la seguridad, la eficiencia y la longevidad de los equipos. Tomarse el tiempo para aprender a leer e interpretar correctamente estos símbolos transforma a cualquier usuario, técnico o ingeniero, permitiéndole interactuar con estas poderosas máquinas de una manera informada, competente y, sobre todo, segura.
