En el corazón de muchas industrias químicas late un gigante de acero y ladrillo refractario: el horno de combustión de azufre. Aunque su nombre suene simple, su funcionamiento es una obra maestra de la ingeniería química, esencial para la producción de uno de los compuestos más importantes del mundo moderno: el ácido sulfúrico. Este horno es el punto de partida, la primera y más crucial etapa en un proceso que alimenta desde la fabricación de fertilizantes hasta el refinado de petróleo. Pero, ¿cómo funciona exactamente? ¿Cómo se transforma una roca amarilla y quebradiza en un gas fundamental para la industria? Acompáñanos en este recorrido por las llamas controladas y la química de precisión que definen a estas impresionantes máquinas.
¿Qué es y para qué sirve un Horno de Combustión de Azufre?
Un horno de combustión de azufre es una cámara industrial diseñada específicamente para una tarea: quemar azufre líquido de manera eficiente y controlada. Su objetivo principal no es generar calor, aunque lo hace en grandes cantidades, sino producir un gas específico: el dióxido de azufre (SO₂). Este gas es el precursor directo del ácido sulfúrico en el método de producción más común, conocido como el "proceso de contacto".
El azufre utilizado proviene en su mayoría del refinado de gas natural y petróleo. Es un subproducto que, en lugar de ser un desecho, se convierte en la materia prima para producir el 60% del ácido sulfúrico mundial. El horno, por tanto, es una pieza clave en la economía circular de la industria petroquímica. Su diseño, una cámara cilíndrica horizontal, está pensado para soportar temperaturas extremas, superiores a los 1150 °C, y un ambiente altamente corrosivo. Está construido con múltiples capas, incluyendo acero al carbono en el exterior y ladrillos aislantes especiales en el interior, para minimizar las pérdidas de calor y garantizar una operación segura y duradera.
El Proceso de Combustión: Un Viaje Paso a Paso
La transformación del azufre sólido en dióxido de azufre gaseoso es un proceso meticulosamente orquestado. No se trata simplemente de prenderle fuego al azufre; cada paso está diseñado para maximizar la eficiencia y obtener la composición de gas exacta que se necesita para las etapas posteriores.
Paso 1: Fusión y Control de Viscosidad
Todo comienza con el azufre elemental sólido. Este se introduce en un sistema de fusión donde, mediante tuberías de vapor a presión, se calienta hasta derretirse. El azufre se funde a unos 120 °C, pero no se utiliza a esa temperatura. Se mantiene cuidadosamente en estado líquido a unos 140 °C. Esta temperatura es crítica. Si se calienta demasiado, cerca de los 160 °C, la viscosidad del azufre líquido aumenta drásticamente, pasando de ser un líquido fluido a una sustancia espesa y casi imposible de bombear. Mantenerlo a 140 °C asegura que fluya fácilmente por las tuberías hacia el horno.
Paso 2: Atomización, la Clave de la Eficiencia
Una vez que el azufre líquido llega al horno, no se vierte simplemente. Se pulveriza. Mediante boquillas de aspersión o atomizadores de copa giratoria, el azufre se transforma en una finísima niebla de diminutas gotas. Este paso, conocido como atomización, es fundamental. Al aumentar drásticamente la superficie de contacto del azufre con el aire, se garantiza que la combustión sea casi instantánea, completa y uniforme. Es un principio similar al de un inyector de combustible en un motor de automóvil: una mejor pulverización significa una combustión más eficiente.
Paso 3: La Combustión y la Reacción Exotérmica
Las diminutas gotas de azufre atomizado entran en la cámara del horno, que ya está a una temperatura muy elevada. Allí se encuentran con una corriente de aire seco, previamente tratado para eliminar cualquier humedad que pudiera interferir en el proceso. En este infierno controlado, ocurre la reacción química principal:
S (líquido) + O₂ (gas) → SO₂ (gas) + CALOR

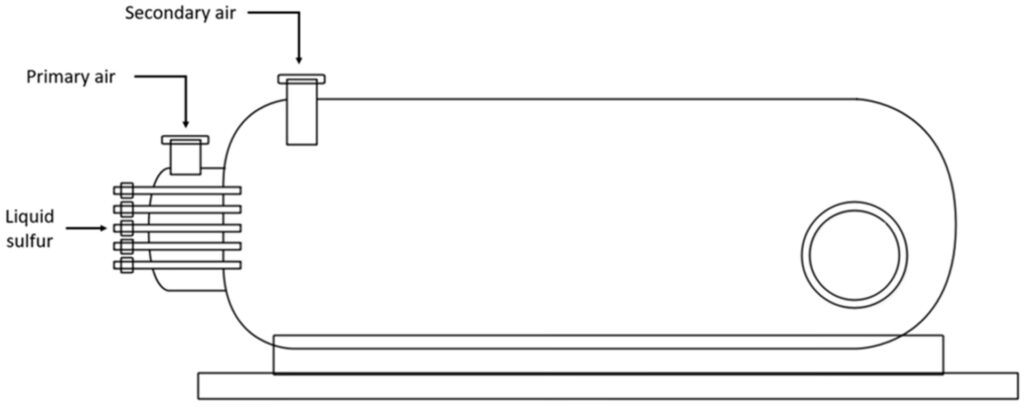

Esta es una reacción exotérmica muy potente, lo que significa que libera una enorme cantidad de energía en forma de calor. Este calor autogenerado mantiene la temperatura del horno y asegura que las nuevas gotas de azufre que entran se vaporicen y quemen instantáneamente. Para asegurar una combustión completa, se inyecta un exceso de aire. Parte de este aire entra junto con el azufre (aire primario) y otra parte se inyecta en puntos posteriores de la cámara (aire secundario) para generar turbulencia y garantizar que hasta la última molécula de azufre reaccione.
Paso 4: Enfriamiento y Recuperación de Energía
El resultado de la combustión es una mezcla de gases extremadamente calientes, compuesta principalmente por dióxido de azufre (SO₂), el oxígeno sobrante del aire (O₂) y nitrógeno (N₂), que es inerte y no participa en la reacción. Esta mezcla sale del horno a temperaturas que pueden superar los 1150 °C.
Este gas no puede usarse a esa temperatura. Por ello, inmediatamente a la salida del horno se encuentra una caldera de recuperación de calor. El gas caliente pasa a través de esta caldera, transfiriendo su energía térmica al agua para producir vapor a alta presión. Este vapor se utiliza a menudo para generar electricidad o para otros procesos de la planta, lo que mejora significativamente la eficiencia energética de toda la operación. Después de pasar por la caldera, el gas se enfría a una temperatura manejable (alrededor de 420 °C), listo para la siguiente etapa: la conversión catalítica a trióxido de azufre (SO₃).
El Factor Decisivo: La Relación Aire/Azufre
El verdadero secreto para el funcionamiento óptimo de un horno de azufre no reside solo en la temperatura, sino en el control preciso de la proporción entre la cantidad de aire y la cantidad de azufre que se inyectan. Esta relación aire/azufre es el principal parámetro de control del proceso y determina tanto la temperatura final como la composición del gas de salida.
El objetivo es obtener una mezcla de gases ideal para la siguiente fase del proceso de producción de ácido sulfúrico. Típicamente, se busca una composición de aproximadamente 12% de SO₂, 9% de O₂ y 79% de N₂. Lograr este equilibrio es un arte y una ciencia.
A continuación, se muestra una tabla comparativa simplificada de cómo afecta esta relación:
| Relación Aire/Azufre | Temperatura de Salida | Composición de SO₂ | Composición de O₂ (exceso) | Resultado |
|---|---|---|---|---|
| Baja (Poco aire) | Muy Alta | Alta (pero con S sin quemar) | Muy Bajo o Nulo | Combustión incompleta, ineficiente y peligrosa. |
| Óptima (Ej: 15.6:1) | Alta (Ej: 1160 °C) | Ideal (Ej: 12%) | Ideal (Ej: 9%) | Gas perfecto para la conversión catalítica. Máxima eficiencia. |
| Alta (Demasiado aire) | Menor | Baja (Diluido) | Muy Alto | El exceso de aire enfría el horno y diluye la concentración de SO₂, haciendo menos eficiente la etapa siguiente. |
Los operadores de la planta ajustan constantemente los caudales de aire y azufre para mantener esta relación en el punto óptimo, asegurando una producción estable y de alta calidad.
Preguntas Frecuentes (FAQ)
¿De dónde proviene el azufre utilizado en estos hornos?
Prácticamente todo el azufre utilizado es un subproducto recuperado durante el refinado de petróleo y gas natural. Estos combustibles fósiles contienen compuestos de azufre que deben eliminarse para prevenir la lluvia ácida y cumplir con las regulaciones ambientales. Este azufre recuperado se convierte en una valiosa materia prima.
¿Por qué es tan importante mantener el azufre líquido a 140 °C?
A esta temperatura, el azufre tiene su mínima viscosidad, lo que permite bombearlo y atomizarlo fácilmente. Por encima de 160 °C, su estructura molecular cambia y se vuelve extremadamente espeso, lo que podría obstruir las tuberías y boquillas, deteniendo el proceso.
¿Qué pasa con todo el calor que se genera?
Lejos de desperdiciarse, el calor es un subproducto valioso. Se captura en una caldera de recuperación de calor justo a la salida del horno. Esta caldera utiliza la energía térmica del gas caliente para producir vapor de alta presión, que a su vez puede generar electricidad para la planta o ser utilizado en otros procesos industriales.
¿Es peligroso este proceso?
Como cualquier proceso industrial que involucra altas temperaturas y productos químicos, requiere estrictas medidas de seguridad. Sin embargo, los sistemas están altamente automatizados y diseñados con múltiples capas de protección para garantizar una operación segura y contenida. El control preciso de la relación aire/azufre también previene condiciones de combustión inestables.
Conclusión
El horno de combustión de azufre es mucho más que un simple incinerador. Es una pieza de ingeniería de alta precisión que representa el primer eslabón de una cadena de producción vital. A través de un control meticuloso de la temperatura, la atomización y, sobre todo, la relación aire/azufre, transforma un subproducto de la industria petrolera en el dióxido de azufre, un gas fundamental que se convertirá en el ácido sulfúrico que la sociedad moderna necesita. Es un claro ejemplo de cómo la química y la ingeniería trabajan en conjunto para convertir elementos básicos en los pilares de nuestra industria.
