Desbloquea tu Mega-CD: Guía Completa de MultiBIOS

La era de los 16 bits nos dejó joyas inolvidables, y una de las expansiones más ambiciosas y fascinantes fue, sin duda, el Sega Mega-CD (o Sega CD en Norteamérica). Este periférico prometía llevar a la Mega Drive a una nueva dimensión con juegos en CD-ROM, bandas sonoras de calidad de estudio y secuencias de video de movimiento completo. Sin embargo, como era común en la época, venía con una barrera frustrante: el bloqueo regional. Un juego japonés no funcionaría en una consola europea o americana, y viceversa. Afortunadamente, la comunidad de modding ha trabajado durante años para derribar estos muros digitales. En este artículo, nos sumergiremos en las profundidades técnicas de una de las modificaciones más elegantes y funcionales que puedes realizar: la instalación de una MultiBIOS para hacer que tu Mega-CD sea verdaderamente universal.

¿Qué es la BIOS del Mega-CD y por qué es la llave maestra?

Antes de empuñar el soldador, es crucial entender qué estamos modificando. La BIOS (Sistema Básico de Entrada/Salida) es un pequeño chip en la placa base de tu Mega-CD que contiene el software fundamental para que la consola arranque. Es responsable de mostrar el icónico logo de arranque, inicializar el hardware y, lo más importante para nuestro propósito, verificar la región del juego que has insertado. Si la región del disco no coincide con la región para la que fue programada la BIOS, el juego simplemente no se cargará. Al reemplazar el chip de la BIOS original por uno personalizado, podemos eludir esta restricción y abrir las puertas a la biblioteca de juegos completa del sistema, sin importar de qué rincón del mundo provengan.

El Corazón del Mod: Comprendiendo la MultiBIOS

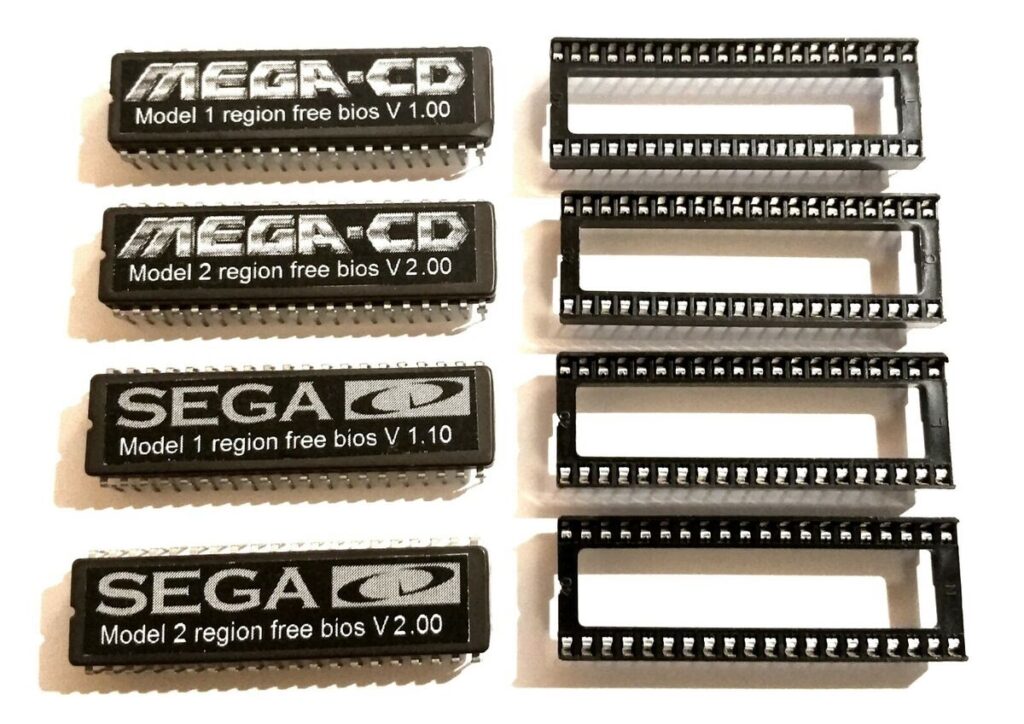

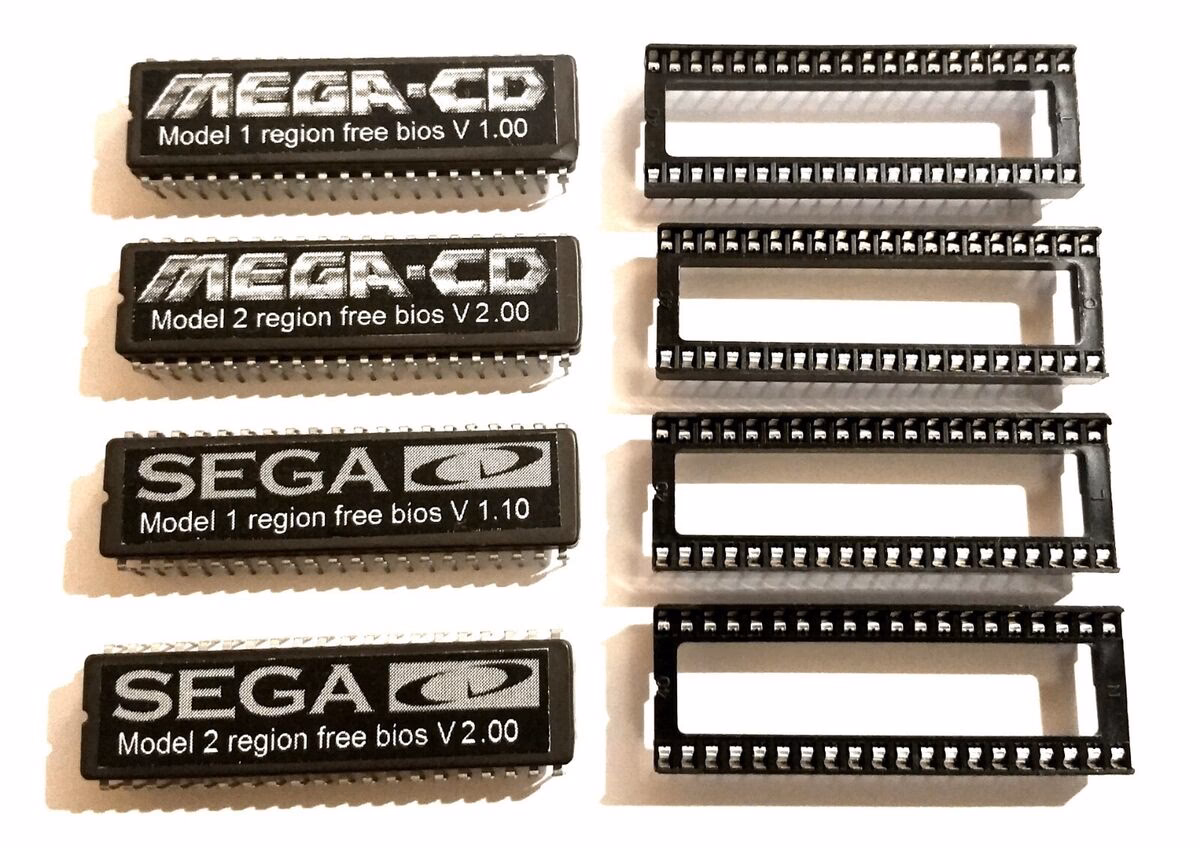

Una MultiBIOS no es más que un chip de memoria (normalmente una EPROM) que ha sido programado para contener varias versiones oficiales de la BIOS del Mega-CD en su interior. En lugar de tener una sola BIOS (europea, por ejemplo), este chip contiene la japonesa, la americana y la europea, y nos permite seleccionar cuál de ellas queremos activar. ¿Cómo se logra esta selección? Aquí es donde entra en juego la magia de la electrónica.

La selección de la BIOS activa se controla manipulando los voltajes en dos pines específicos del chip de la BIOS: el pin 38 (A16) y el pin 39 (A17). Estos pines actúan como interruptores lógicos. Al enviarles una señal baja (conectándolos a tierra o GND) o una señal alta (conectándolos a una fuente de 5V), le decimos al chip qué "banco" de memoria, y por lo tanto qué BIOS regional, debe cargar al encender la consola. Esta es la base de todo el mod, permitiéndonos cambiar de región de forma dinámica.

Mapeo de Bancos: La Tabla de Combinaciones

Para implementar el mod correctamente, necesitas saber qué combinación de voltajes en los pines 38 y 39 corresponde a cada BIOS. Afortunadamente, esto está bien documentado. A continuación, te presentamos las tablas de configuración tanto para el Mega-CD Modelo 1 como para el Modelo 2.

Configuración para Mega-CD 1

Configuración para Mega-CD 2

La Sincronización Perfecta: Integración con la Mega Drive

Podrías simplemente instalar un par de interruptores físicos para controlar los pines 38 y 39, pero existe una solución mucho más elegante y automática. La propia consola Mega Drive ya tiene una configuración de región que se controla mediante jumpers en su placa base. Estos jumpers determinan dos cosas: la frecuencia de video (50Hz para PAL/Europa, 60Hz para NTSC/Japón/EE.UU.) y el idioma (Japonés o Inglés). ¡Y casualmente, estos ajustes también se controlan con señales GND y 5V!

La idea es conectar los pines de control de la BIOS del Mega-CD directamente a los puntos de control de región de la Mega Drive. De esta forma, cuando cambias la región de tu Mega Drive, la BIOS del Mega-CD cambiará automáticamente para coincidir. La correspondencia es la siguiente:

• Conectar el Pin 38 de la BIOS al jumper de Frecuencia de Video de la Mega Drive.
• Conectar el Pin 39 de la BIOS al jumper de Idioma de la Mega Drive.

Esta es la configuración de la Mega Drive y cómo se alinea con la BIOS del Mega-CD:

Para Usuarios Avanzados: El Mod "Pass-Through" para Switchless

Si ya tienes una Mega Drive con un mod de región "switchless" (que normalmente permite cambiar de región manteniendo presionado el botón de reset), puedes llevar la integración un paso más allá. Para evitar tender cables entre las dos consolas, puedes utilizar los pines no utilizados del conector de expansión que las une.

El procedimiento consiste en soldar cables desde las salidas de tu mod switchless en la Mega Drive a los pines B25 y B27 del conector de expansión. Luego, debes abrir la pequeña placa del conector lateral y puentear estos mismos pines de arriba a abajo para asegurar la conexión. Finalmente, en la placa del Mega-CD, sueldas cables desde los pines B25 y B27 del conector de expansión a los pines 38 y 39 de la MultiBIOS, respectivamente. ¡El resultado es una comunicación de región invisible y perfecta entre ambas máquinas!

Más Allá de lo Original: BIOS Personalizadas y sus Ventajas

La comunidad de modding no se ha detenido en simplemente combinar las BIOS oficiales. Han surgido versiones personalizadas (Custom BIOS) que ofrecen mejoras y características adicionales. Por ejemplo, muchos expertos consideran que la versión japonesa de la BIOS es la más compatible con ciertos juegos que realizan comprobaciones internas complejas.

Algunas BIOS personalizadas incluyen opciones como la de saltar el logo de SEGA al inicio. Esto puede acelerar el arranque y, curiosamente, mejorar la compatibilidad con algunos juegos problemáticos, aunque también puede causar problemas con otros. Otra mejora sutil pero importante es la inclusión de una "rutina de limpieza de memoria" que se ejecuta después del logo. Esta rutina elimina datos residuales del proceso de arranque, solucionando problemas de glitches gráficos, como bordes de colores extraños durante los videos en juegos como Tenbu MEGA-CD y la versión japonesa de Time Gal.

Preguntas Frecuentes (FAQ)

¿Este procedimiento es apto para principiantes?

No. Esta modificación requiere conocimientos de electrónica y habilidades de soldadura de nivel intermedio a avanzado. Un error podría dañar permanentemente tu consola. Procede con precaución y bajo tu propio riesgo.

¿Qué necesito para realizar este mod?

Necesitarás un chip EPROM programable, un programador de EPROMs para grabar el archivo de la MultiBIOS, un soldador de punta fina, estaño, cable fino (tipo kynar o AWG 30) y las herramientas para desmontar tu consola.

¿Funciona en todos los modelos de Mega-CD?

El principio es el mismo, pero como se muestra en las tablas, las configuraciones de los bancos de la BIOS son específicas para el Modelo 1 y el Modelo 2. La ubicación física del chip de la BIOS también puede variar. Asegúrate de seguir una guía específica para tu modelo de hardware.

¿Dónde puedo encontrar los archivos de la MultiBIOS?

Por razones de derechos de autor, no podemos proporcionar enlaces directos. Sin embargo, una búsqueda en comunidades de retrogaming y foros de modding especializados en Sega te llevará a los recursos y archivos necesarios para programar tu chip.

Liberar tu Sega Mega-CD de sus cadenas regionales es un proyecto increíblemente gratificante. No solo te da acceso a una vasta librería de clásicos ocultos, sino que también te conecta con la historia y el funcionamiento interno de esta increíble pieza de hardware. Es un tributo al ingenio de la comunidad y una forma fantástica de asegurar que estos juegos puedan ser disfrutados por las generaciones venideras, sin fronteras ni limitaciones.
