De Ángulos de Euler a Quaternions: Guía Clave

En el fascinante mundo del desarrollo de videojuegos en 3D, uno de los conceptos más fundamentales y, a menudo, más confusos es la rotación de objetos. ¿Cómo le decimos a un motor de juego que un personaje debe mirar hacia la derecha, o que una nave espacial debe inclinarse en una curva? Las dos herramientas más comunes para esta tarea son los Ángulos de Euler y los Quaternions. Los primeros son intuitivos y fáciles de entender para nosotros, los humanos. Los segundos son el lenguaje preferido de las máquinas por su robustez y eficiencia. Este artículo es el puente entre ambos mundos, una guía completa para entender cómo funcionan, cómo se convierten entre sí y, lo más importante, cómo usarlos para evitar dolores de cabeza y bugs en tus proyectos.

Creando un Quaternion con Ángulos de Euler: El Camino Sencillo

La mayoría de los motores de juego modernos, como Unity, hacen que el primer paso sea increíblemente fácil. Si tienes una rotación en mente, expresada en grados para los ejes X, Y y Z, puedes crear un Quaternion que la represente con una simple línea de código. Los ángulos de Euler son esencialmente una forma de describir una orientación 3D mediante tres rotaciones angulares alrededor de los tres ejes del espacio (X, Y, Z).

En un entorno como Unity, la función es directa:

// En C# (Unity)public static Quaternion Euler(float x, float y, float z);public static Quaternion Euler(Vector3 euler);

Esto significa que puedes crear una rotación de 30 grados alrededor del eje Y de la siguiente manera:

// Rotar un objeto 30 grados en el eje Ytransform.rotation = Quaternion.Euler(0, 30, 0);

Este método es perfecto para asignar rotaciones específicas desde el código o para interpretar la entrada del usuario. Es la forma en que los diseñadores y desarrolladores pueden pensar en rotaciones de una manera humana y natural (inclinar, girar, balancear) y traducirlo al sistema interno del motor. De hecho, cuando modificas los valores de rotación en el Inspector de un motor, internamente se está realizando esta conversión para actualizar el Quaternion que realmente controla la orientación del objeto.

El Desafío Inverso: De Quaternion a Ángulos de Euler

Si pasar de Euler a Quaternions es un paseo por el parque, el camino de vuelta es una expedición por la jungla matemática. ¿Por qué querríamos hacer esto? Un caso de uso común es mostrar la rotación actual de un objeto en una interfaz de usuario o en el editor, en un formato que un humano pueda leer y entender fácilmente. Un Quaternion (representado por cuatro números: x, y, z, w) es abstracto y poco intuitivo. Un conjunto de ángulos (90°, 30°, 0°) es mucho más claro.

El problema fundamental es que no existe una única representación de ángulos de Euler para un Quaternion dado. Múltiples combinaciones de ángulos de Euler pueden dar como resultado la misma orientación final. Aquí es donde entra en juego el concepto más temido relacionado con las rotaciones: el gimbal lock.

El Gran Villano: Entendiendo el Gimbal Lock (Bloqueo del Cardán)

Imagina que eres un piloto de avión. Tienes tres controles para rotar: inclinación (pitch, eje X), guiñada (yaw, eje Y) y alabeo (roll, eje Z). El gimbal lock ocurre cuando, debido a una rotación específica, dos de tus tres ejes de rotación se alinean. Por ejemplo, si inclinas el avión 90 grados hacia arriba (apuntando al cielo), el eje de guiñada (girar a izquierda/derecha) y el eje de alabeo (rodar sobre sí mismo) se alinean. En este punto, has perdido un grado de libertad. Intentar girar o rodar producirá el mismo efecto, y se vuelve imposible realizar ciertos tipos de rotaciones.

Este fenómeno, conocido como singularidad, es la razón por la que interpolar (animar suavemente) entre dos rotaciones usando ángulos de Euler puede producir resultados extraños, como giros inesperados o movimientos bruscos. Los Quaternions no sufren de este problema, lo que los hace superiores para cualquier cálculo de rotación, animación o física.

Las Matemáticas de la Conversión (Explicado para Mortales)

La conversión de un Quaternion a ángulos de Euler se basa en funciones trigonométricas inversas como `asin()` y `atan2()`. Sin entrar en la derivación completa a partir de matrices de rotación, las fórmulas generales para una secuencia de rotación común (como la usada en aeronáutica) son las siguientes:

• Heading (Guiñada, Y): `atan2(2*qy*qw - 2*qx*qz, 1 - 2*qy^2 - 2*qz^2)`
• Attitude (Inclinación, X): `asin(2*qx*qy + 2*qz*qw)`
• Bank (Alabeo, Z): `atan2(2*qx*qw - 2*qy*qz, 1 - 2*qx^2 - 2*qz^2)`

La función `atan2(y, x)` es crucial aquí. A diferencia de `atan(y/x)`, `atan2` tiene en cuenta el signo de ambos componentes, lo que le permite devolver un ángulo en un rango completo de 360 grados (-π a +π) y, lo más importante, evita errores de división por cero cuando `x` es 0.

El verdadero truco en el código de conversión es detectar primero si estamos cerca de una singularidad (los polos norte y sur, o una inclinación de +/- 90 grados). El valor `2*qx*qy + 2*qz*qw` se acerca a 1 o -1 en estos puntos. Si se detecta una singularidad, las fórmulas para la guiñada y el alabeo se vuelven indefinidas (atan2(0,0)). En ese caso, se utiliza una fórmula simplificada y se asigna arbitrariamente toda la rotación a uno de los ejes restantes (generalmente, se establece el alabeo en 0).

Un Vistazo al Código

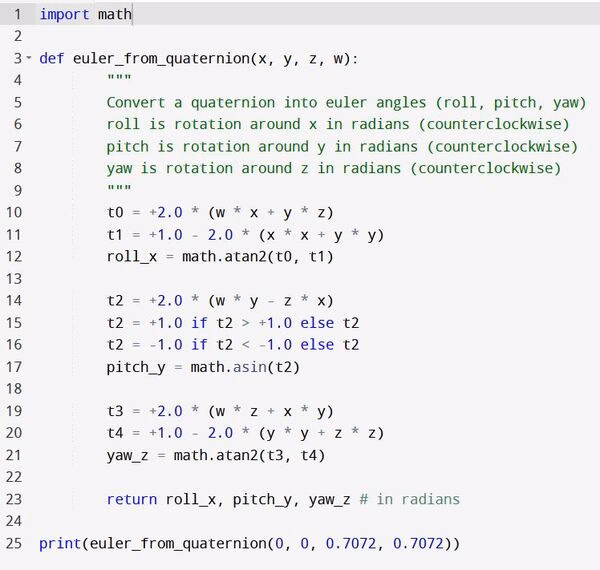

Aquí tienes un ejemplo conceptual en pseudocódigo/C# que ilustra la lógica de conversión, manejando las singularidades:

Vector3 ConvertirQuaternionAEuler(Quaternion q) { Vector3 angulos; // Test para la singularidad (polo norte/sur) double test = q.x * q.y + q.z * q.w; if (test > 0.499) { // Singularidad en el polo norte angulos.y = 2 * Mathf.Atan2(q.x, q.w); // Heading angulos.x = Mathf.PI / 2; // Attitude angulos.z = 0; // Bank return angulos * Mathf.Rad2Deg; // Convertir a grados } if (test < -0.499) { // Singularidad en el polo sur angulos.y = -2 * Mathf.Atan2(q.x, q.w); // Heading angulos.x = -Mathf.PI / 2; // Attitude angulos.z = 0; // Bank return angulos * Mathf.Rad2Deg; // Convertir a grados } // Cálculo estándar si no hay singularidad double sqx = q.x * q.x; double sqy = q.y * q.y; double sqz = q.z * q.z; angulos.y = Mathf.Atan2(2 * q.y * q.w - 2 * q.x * q.z, 1 - 2 * sqy - 2 * sqz); // Heading angulos.x = Mathf.Asin(2 * test); // Attitude angulos.z = Mathf.Atan2(2 * q.x * q.w - 2 * q.y * q.z, 1 - 2 * sqx - 2 * sqz); // Bank return angulos * Mathf.Rad2Deg; // Convertir a grados}

Nota importante: Las funciones trigonométricas en la mayoría de las librerías matemáticas (`Math` o `Mathf`) trabajan con radianes, no con grados. Por eso es común ver conversiones como `Mathf.Rad2Deg` al final.

Tabla Comparativa: Ángulos de Euler vs. Quaternions

Para resumir, aquí tienes una tabla que compara las fortalezas y debilidades de cada sistema:

Preguntas Frecuentes (FAQ)

¿Por qué mis rotaciones se comportan de forma extraña o dan un giro completo inesperadamente?

Casi con total seguridad, estás interpolando directamente entre ángulos de Euler y has cruzado una frontera que provoca el gimbal lock o un cambio de representación (por ejemplo, pasar de 359° a 1°). La solución es siempre realizar las interpolaciones y cálculos con Quaternions y solo convertir a Euler para mostrar el resultado.

Entonces, ¿cuándo debo usar cada uno?

Usa Ángulos de Euler cuando necesites que un humano ingrese o lea una rotación. Son perfectos para los campos de texto en un editor. Usa Quaternions para todo lo demás: almacenar la rotación de un objeto, animarla, combinarla con otras rotaciones y en cualquier cálculo de física.

¿La función `Quaternion.Euler()` usa grados o radianes?

En motores como Unity, `Quaternion.Euler()` convenientemente espera los ángulos en grados. Sin embargo, ten mucho cuidado, ya que las funciones matemáticas puras como `Mathf.Sin()`, `Mathf.Cos()` o `Mathf.Atan2()` casi siempre trabajan en radianes. ¡No mezcles los dos sin convertirlos!

¿Por qué es tan importante el orden de las rotaciones en los ángulos de Euler?

Rotar 90° en X y luego 90° en Y no produce el mismo resultado que rotar 90° en Y y luego 90° en X. El resultado final depende del orden de aplicación (XYZ, ZYX, YXZ, etc.). Diferentes programas y sistemas usan diferentes convenciones, lo que puede ser una fuente de bugs al importar modelos o animaciones. Los Quaternions no tienen esta ambigüedad.

Conclusión

Dominar la relación entre los ángulos de Euler y los Quaternions es un paso fundamental para cualquier desarrollador de juegos 3D. La regla de oro es simple: piensa en Euler, trabaja con Quaternions. Utiliza la simplicidad de los ángulos de Euler para la interfaz y la entrada de datos, pero confía en la robustez matemática de los Quaternions para todos los cálculos internos de tu juego. Al comprender cómo y por qué se convierten, y al ser consciente de las trampas como el gimbal lock, estarás mucho mejor equipado para crear movimientos y orientaciones fluidas, predecibles y libres de errores en tus mundos virtuales.
