En el complejo entramado de sistemas que garantizan la seguridad de un edificio, existe un espacio de vital importancia que a menudo pasa desapercibido para el público general: la sala de bombas contra incendios. Este recinto no es un simple cuarto de máquinas; es el corazón palpitante del sistema de protección contra incendios, una fortaleza diseñada para asegurar que, en el momento más crítico, el agua fluya con la presión y el caudal necesarios para salvar vidas y proteger propiedades. Un diseño deficiente o un mantenimiento inadecuado de esta sala puede tener consecuencias catastróficas, convirtiendo un sistema de protección en un mero adorno. Por ello, comprender su función, componentes y los estrictos estándares que rigen su diseño es fundamental.

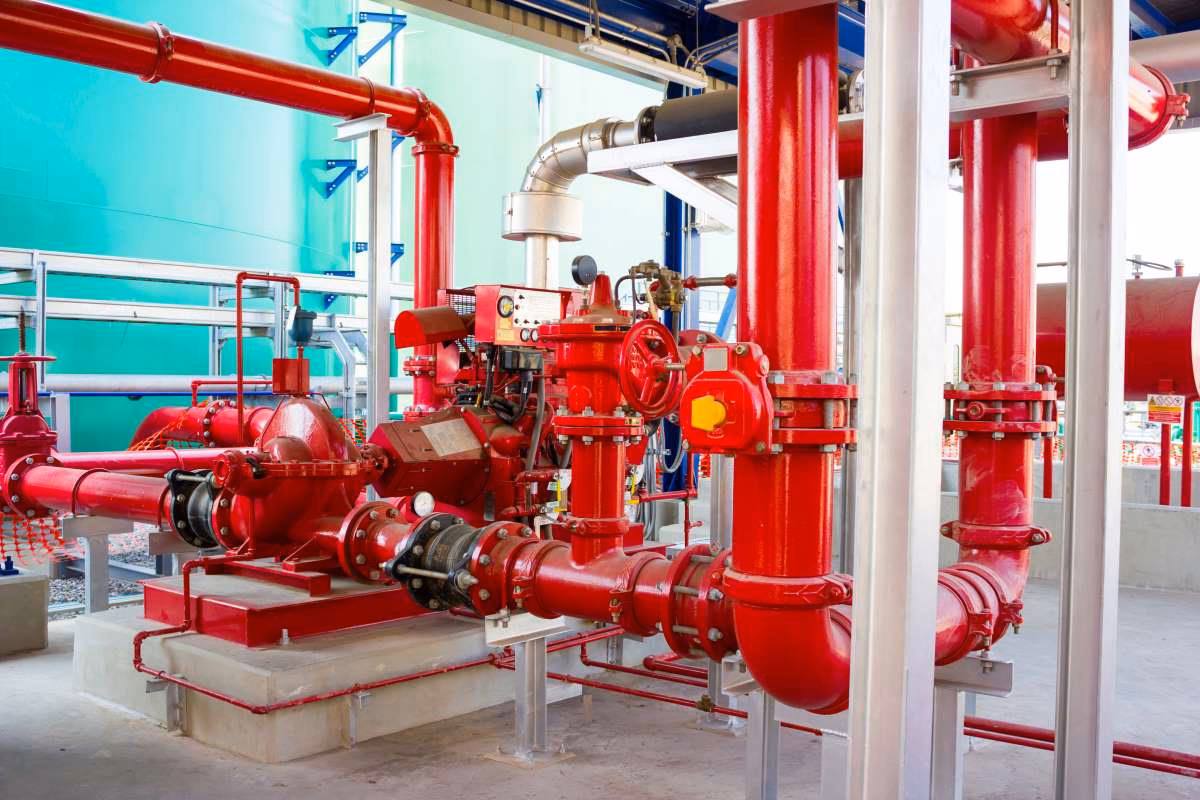

¿Qué es Exactamente una Sala de Bombas Contra Incendios?
Una sala de bombas contra incendios, también conocida como cuarto de bombeo o caseta de bombas, es un espacio dedicado exclusivamente a albergar el equipo que presuriza y suministra agua a las redes de protección contra incendios de un edificio, como los sistemas de rociadores automáticos y las bocas de incendio. Su diseño y construcción deben seguir rigurosamente las directrices de normativas internacionales, siendo la NFPA 20 (Norma para la Instalación de Bombas Estacionarias de Protección contra Incendios) el estándar de referencia a nivel mundial. El objetivo es crear un entorno controlado que garantice la operatividad ininterrumpida del equipo, incluso en las condiciones más adversas.
Dentro de este espacio crítico, encontramos una serie de componentes interconectados, cada uno con una función específica:
- Bombas Contra Incendios: Son las protagonistas del sistema. Su misión es aumentar drásticamente la presión del agua proveniente de una fuente (como un tanque o la red pública) para cumplir con las exigencias del sistema de rociadores. Pueden ser accionadas por motores eléctricos o diésel.
- Bomba Jockey: Es una bomba auxiliar, mucho más pequeña. Su trabajo es mantener la presión de la red en un nivel constante, compensando pequeñas fugas o caídas de presión. Esto evita que las bombas principales se activen innecesariamente, reduciendo el desgaste y el consumo de energía.
- Controladores: Son los cerebros de la operación. Estos paneles gestionan el funcionamiento de cada bomba, monitoreando la presión del sistema y activando o deteniendo las bombas según secuencias preestablecidas.
- Válvulas y Tuberías: Conforman el sistema circulatorio. Un complejo entramado de tuberías de succión y descarga, junto con válvulas de aislamiento, retención y prueba, dirige el flujo del agua, permite aislar componentes para mantenimiento y facilita las pruebas periódicas del sistema.
El Rol Decisivo de Cada Tipo de Bomba
Para entender el funcionamiento del sistema, es crucial diferenciar el papel que juega cada bomba. No todas son iguales ni se activan al mismo tiempo. Su operación está secuenciada para ofrecer una respuesta escalonada y fiable ante una emergencia. La combinación de estas bombas asegura redundancia y eficacia.
A continuación, se presenta una tabla comparativa para clarificar sus funciones:
| Tipo de Bomba | Función Principal | Momento de Activación | Fuente de Energía Común |
|---|---|---|---|
| Bomba Jockey | Compensar pequeñas pérdidas de presión para mantener el sistema presurizado. | Ante una leve caída de presión en la red (ej. una fuga menor). | Eléctrica. |
| Bomba Principal | Suministrar el caudal y la presión de agua requeridos para extinguir un incendio. | Cuando la presión cae significativamente (ej. se activa un rociador) y la bomba Jockey no es suficiente. | Eléctrica. |
| Bomba de Respaldo (Standby) | Reemplazar a la bomba principal en caso de que esta falle o haya un corte de energía. | Automáticamente si la bomba principal no arranca o si se detecta un fallo en el suministro eléctrico. | Motor Diésel. |
Especificaciones Clave en el Diseño de la Sala
El diseño de la sala de bombas va mucho más allá de simplemente asignar un espacio. Debe ser una fortaleza protectora para el equipo que alberga. Los siguientes son algunos de los requisitos de diseño más importantes:
Protección Contra el Fuego y Aislamiento
Paradójicamente, la sala que alberga el equipo para combatir incendios debe estar, a su vez, protegida contra ellos. Si la sala se encuentra dentro de un edificio completamente protegido por rociadores, la propia sala también debe tenerlos. En caso contrario, debe construirse con materiales que ofrezcan una resistencia al fuego de 1 a 2 horas, o estar separada por al menos 15 metros (50 pies) de otros riesgos de incendio.
Ventilación y Control de Temperatura
La temperatura dentro de la sala es crucial. Debe mantenerse siempre por encima de los 4°C para evitar la congelación del agua en las tuberías. En el caso de salas con bombas accionadas por motores diésel, la ventilación es aún más crítica. Estos motores generan una gran cantidad de calor, por lo que se necesita un sistema de ventilación (natural o forzada) capaz de disipar ese calor y mantener la temperatura ambiente por debajo de los límites operativos de los controladores y del propio motor.
Drenaje Eficiente
El agua es el elemento central del sistema, pero su acumulación descontrolada en el suelo de la sala puede dañar gravemente los equipos eléctricos y las bases de las bombas. El suelo debe tener una pendiente adecuada que dirija cualquier derrame o fuga hacia un sistema de drenaje. A menudo, este sistema incluye un sumidero donde se instalan bombas sumergibles que evacuan el agua automáticamente.
Iluminación y Acceso Seguro
La sala debe contar con un sistema de iluminación artificial fiable. Además, es obligatorio instalar un sistema de iluminación de emergencia, independiente de la fuente de alimentación principal del edificio, que pueda funcionar durante al menos 2 horas. Esto asegura que el personal de mantenimiento o los bomberos puedan operar de forma segura en la sala durante un corte de energía. Asimismo, se requiere un acceso adecuado, a menudo con dos entradas: una para el personal y otra más grande para facilitar la instalación o sustitución de equipos pesados como las bombas o motores.
Preguntas Frecuentes (FAQ)
¿Por qué es necesaria una bomba Jockey si ya existen bombas principales?
La bomba Jockey es fundamental para la longevidad y eficiencia del sistema. Las bombas principales son equipos de gran potencia diseñados para operar durante un incendio, no para arrancar y parar constantemente. La bomba Jockey maneja las pequeñas fluctuaciones de presión diarias, evitando el desgaste prematuro de las bombas grandes y sus controladores, y ahorrando una cantidad significativa de energía.
¿Qué sucede si se corta la electricidad durante un incendio?
Este es precisamente el escenario para el que está diseñada la bomba de respaldo, que casi siempre es accionada por un motor diésel. Si el controlador detecta una falla en el suministro eléctrico que alimenta a la bomba principal, automáticamente dará la orden de arranque a la bomba diésel, asegurando que el suministro de agua contra incendios no se interrumpa.
¿Se puede usar cualquier tipo de tubería para el combustible de una bomba diésel?
No. La normativa es muy estricta al respecto. Se deben utilizar tuberías de acero negro. Está prohibido el uso de tuberías de cobre o galvanizadas para las líneas de combustible, ya que el diésel puede reaccionar con estos materiales y causar obstrucciones o fallos en el sistema de combustible del motor.
¿Qué es una válvula OS&Y?
OS&Y son las siglas de "Outside Stem and Yoke" (Vástago y Yugo Exterior). Es un tipo de válvula de compuerta que permite una verificación visual inmediata de su estado (abierta o cerrada). Si el vástago roscado es visible, la válvula está abierta; si no lo es, está cerrada. Estas válvulas son cruciales en los sistemas contra incendios porque permiten a los inspectores y al personal de mantenimiento asegurarse rápidamente de que ninguna válvula de aislamiento crucial esté cerrada por error.
Conclusión
La sala de bombas contra incendios es mucho más que un simple cuarto técnico; es una pieza de ingeniería de precisión, diseñada para ofrecer la máxima fiabilidad en el momento de mayor necesidad. Desde la selección de las bombas adecuadas y el diseño meticuloso de las tuberías hasta la construcción de un recinto protector con ventilación, drenaje e iluminación adecuados, cada detalle cuenta. El cumplimiento estricto de normativas como la NFPA 20 no es una opción, sino una obligación para garantizar que este guardián silencioso esté siempre listo para actuar, protegiendo lo más valioso: las vidas humanas.
