Guía de Cascos: El Secreto del Tri-Plane

El casco es el alma de cualquier embarcación. Es su cuerpo estanco, la estructura que le da flotabilidad y le permite desplazarse sobre el agua. Desde las primeras planchas de madera ensambladas por los antiguos egipcios hace más de 5000 años hasta los complejos compuestos de fibra de vidrio y acero de hoy, el diseño del casco ha sido el factor más crucial en la determinación del comportamiento, la velocidad y la finalidad de un barco. Comprender sus formas y principios no solo es fascinante, sino esencial para cualquier aficionado a la navegación que desee entender por qué su barco se comporta de una manera determinada.

La elección de un tipo de casco sobre otro no es una decisión arbitraria; es un delicado equilibrio entre coste, capacidad de carga, estabilidad, velocidad y, sobre todo, el entorno en el que operará la embarcación. No es lo mismo diseñar un casco para un rompehielos, que necesita una proa redondeada y reforzada, que para un velero de regatas multicasco, cuya forma busca ser una aguja afilada para cortar el agua con la mínima resistencia. En este artículo, exploraremos los fundamentos del diseño de cascos, desde las categorías más amplias hasta los contornos más específicos y sutiles que marcan la diferencia en el rendimiento.

Tipos de Cascos según su Hidrodinámica

La forma en que un casco interactúa con el agua define su comportamiento fundamental. Esta interacción, o hidrodinámica, nos permite clasificar los cascos en tres grandes categorías, cada una con sus propias reglas de velocidad y eficiencia.

1. Casco de Desplazamiento

Este es el tipo de casco más tradicional. Funciona exclusivamente o predominantemente mediante la flotabilidad, es decir, desplaza un volumen de agua cuyo peso es igual al peso total de la embarcación. Estos barcos viajan 'a través' del agua, en lugar de 'sobre' ella. Su velocidad máxima está limitada por la longitud de su línea de flotación. Para superar esta velocidad, necesitarían una cantidad de energía desproporcionada para intentar trepar su propia ola de proa. Son conocidos por su gran estabilidad y capacidad de carga, siendo típicos en grandes buques de carga, yates de vela de travesía y arrastreros.

2. Casco de Planeo

A diferencia del anterior, el casco de planeo está diseñado para desarrollar una sustentación dinámica a medida que aumenta la velocidad. Al alcanzar cierta velocidad, el casco se eleva y se desliza sobre la superficie del agua, un fenómeno conocido como planeo. Esto reduce drásticamente la superficie mojada y, por lo tanto, la resistencia, permitiendo alcanzar velocidades mucho más altas. Para lograrlo, suelen tener fondos planos o en forma de 'V'. Son comunes en lanchas rápidas, motos acuáticas y barcos de competición. Sin embargo, requieren motores potentes para alcanzar y mantener el planeo, y pueden ser menos cómodos en aguas agitadas.

3. Casco de Semi-desplazamiento o Semi-planeo

Como su nombre indica, este es un híbrido entre los dos anteriores. Su forma le permite desarrollar una sustentación dinámica moderada, pero la mayor parte de su peso sigue siendo soportado por la flotabilidad. Superan la velocidad teórica de un casco de desplazamiento puro, pero no llegan a planear completamente como un casco de planeo. Ofrecen un buen compromiso entre la eficiencia a bajas velocidades de un casco de desplazamiento y la capacidad de alcanzar mayores velocidades cuando es necesario. Son típicos en yates a motor de crucero y barcos de pesca deportiva.

Tabla Comparativa de Cascos por Hidrodinámica

Formas del Casco: Curvas Suaves vs. Pantoques Vivos

Más allá de su comportamiento hidrodinámico, la forma geométrica del casco es fundamental. Principalmente, se dividen en dos familias: los de formas redondeadas y los de pantoques vivos o angulados.

Cascos de Curvas Suaves (Redondeados)

Estos cascos presentan una transición suave y curva desde el fondo hasta los costados. Ejemplos clásicos son el casco de sentina redonda o el casco en forma de 'S'. Son formas hidrodinámicamente muy eficientes, especialmente para cascos de desplazamiento, ya que ofrecen una menor superficie mojada y, por tanto, menor resistencia. Son conocidos por ser más 'marineros' en mares agitados, ya que permiten un balanceo más suave y predecible. Su construcción, sin embargo, puede ser más compleja y costosa.

Cascos de Pantoques Vivos (Chined Hulls)

Un casco de pantoque vivo se caracteriza por tener ángulos marcados donde se unen los paneles del fondo y los costados. Cuanto más agudo es el ángulo, más 'duro' es el pantoque. Sus principales ventajas son un menor coste de producción y una alta estabilidad inicial en aguas tranquilas. El ángulo del pantoque actúa como una aleta que resiste el balanceo. Sin embargo, en mares agitados, esta misma característica puede provocar un movimiento más brusco y rápido. Dentro de esta categoría encontramos:

• Fondo Plano: Ofrece una gran estabilidad inicial y poco calado, ideal para aguas protegidas y poco profundas. Sin embargo, su resistencia al avance es alta y puede ser muy incómodo con oleaje.
• Fondo en V: Es la forma más común para los cascos de planeo. El ángulo de la 'V' (conocido como 'deadrise') determina su comportamiento. Una 'V' poco profunda (6-15 grados) planea con menos potencia pero golpea más en las olas. Una 'V' profunda (18-24 grados) necesita más potencia para planear pero ofrece una navegación mucho más suave y rápida en aguas agitadas.
• Multichine: Este diseño utiliza varios pantoques por costado para aproximar la forma de un casco redondeado. Busca combinar la facilidad de construcción de los cascos de pantoques con la eficiencia hidrodinámica de los cascos de curvas suaves.

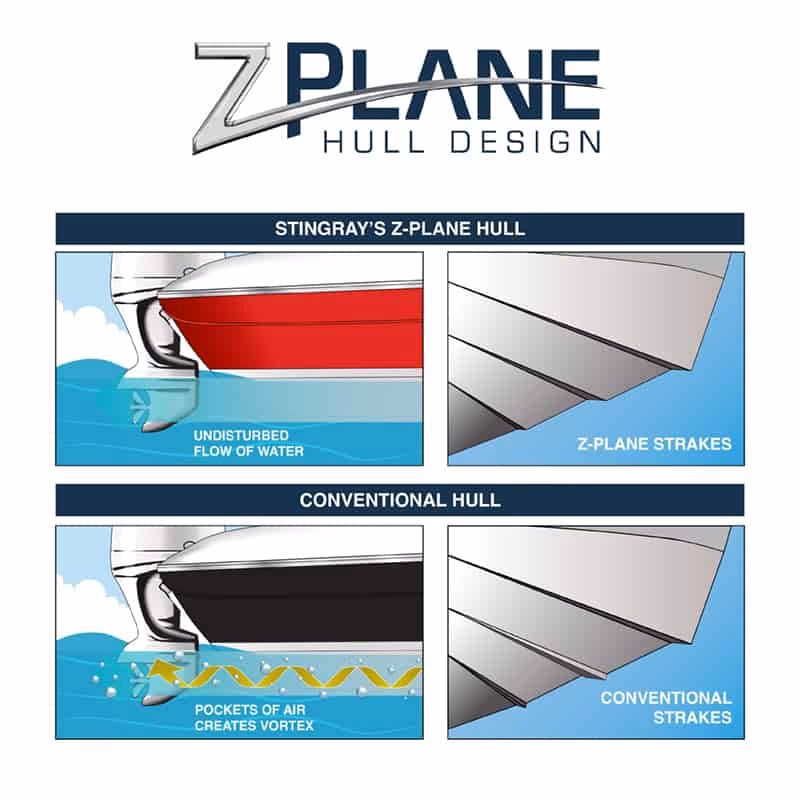

Profundizando en los Contornos del Fondo: Diseños Avanzados

Los detalles en el diseño del fondo del casco pueden tener un impacto enorme en el rendimiento, especialmente a altas velocidades. Muchos de estos conceptos, aunque aplicables a lanchas motoras, fueron perfeccionados en el mundo del surf, donde la interacción con el agua es extremadamente sensible.

El Casco en V (Vee Bottom)

Más allá de la 'V' general del casco, se puede aplicar una 'V' pronunciada en la sección de popa. Esta forma funciona para 'soltar' la cola del barco a altas velocidades, facilitando el inicio de los giros. Al aumentar la curvatura del rocker (la curva del casco de proa a popa) en la línea de los cantos, la embarcación se vuelve más maniobrera. Muchos navegantes experimentan una sensación de mayor proyección y aceleración a la salida de los giros en cascos con una 'V' pronunciada.

El Casco con Canales (Channel Hull)

Este diseño consiste en una serie de planos longitudinales (generalmente de 2 a 8) tallados en el fondo del casco, formando una configuración cóncava. Su principal ventaja es que dirigen el flujo de agua a lo largo del canal. Durante un giro, el agua es contenida y dirigida por estos canales en lugar de escapar por el costado, convirtiendo más eficientemente la energía del giro en empuje hacia adelante. Proporcionan un agarre y una dirección excepcionales, con una gran sensación de impulso en las maniobras.

El Innovador Casco Tri-Plane

Desarrollado por el legendario shaper Al Merrick, el casco tri-plane es un diseño más sutil pero altamente efectivo. Consiste en un cóncavo poco profundo a cada lado del eje central (la línea de la quilla), que se extiende desde el centro del casco hasta la zona de las quillas o el motor. A medida que el agua pasa en diagonal a través de este contorno, se crea una sustentación adicional, de forma similar a como el agua se acelera sobre una piedra en un arroyo. El efecto es parecido al de los canales, pero más sutil. Mientras que los canales ofrecen un sentido más direccional y una mayor proyección, el casco tri-plane es más rápido en la transición de un canto a otro, haciendo que la embarcación se sienta más ágil y viva.

El Hydro Hull: Evolución y Eficiencia

El Hydro Hull es un diseño complejo que combina varios elementos. Generalmente, añade sutiles dobles cóncavos y un canto biselado a un fondo con una 'V' aumentada. El canto biselado facilita la liberación del agua, pero mantiene un borde de agarre de proa a popa. Los dobles cóncavos crean sustentación, mejorando la eficiencia del planeo y permitiendo el uso de diseños más estrechos. La combinación de menor anchura y mayor 'V' da como resultado una respuesta increíblemente rápida en las transiciones de un lado a otro.

Preguntas Frecuentes (FAQ)

¿Qué define a un casco de desplazamiento?

Un casco de desplazamiento funciona exclusivamente por flotabilidad, empujando el agua a su paso. Su velocidad máxima está limitada por la longitud de su línea de flotación y es ideal para la navegación de larga distancia y el transporte de carga pesada por su eficiencia a bajas velocidades.

¿Para qué sirve la forma en 'V' en un casco?

La forma en 'V' es crucial para los cascos de planeo. Una 'V' profunda permite cortar las olas de forma más suave a altas velocidades, proporcionando una navegación más cómoda en aguas agitadas. Una 'V' más plana ayuda a que el barco planee con menos potencia, pero puede ser más propenso a dar golpes contra las olas.

¿Quién desarrolló el casco tri-plane?

El casco tri-plane fue desarrollado por Al Merrick, un famoso diseñador de tablas de surf. Su diseño, que incorpora un cóncavo poco profundo a cada lado de la línea central, fue una innovación que mejoró la sustentación y la agilidad.

¿Un casco con pantoques es mejor para aguas tranquilas o movidas?

Generalmente, un casco con pantoques vivos ofrece una excelente estabilidad inicial en aguas tranquilas. Sin embargo, en aguas movidas, sus ángulos agudos pueden provocar un movimiento de balanceo más rápido y brusco en comparación con un casco de formas redondeadas, que tiende a ser más suave y predecible en el oleaje.
