Guía Definitiva para Crear un Mapa de Metro

Los mapas de metro son una herramienta de navegación esencial en las grandes ciudades de todo el mundo. Más que una simple representación geográfica, son diagramas esquemáticos diseñados para ser claros, concisos y fáciles de entender. Simplifican redes de transporte complejas en un formato visualmente atractivo, permitiendo a millones de personas planificar sus rutas diarias de manera eficiente. Pero, ¿alguna vez te has preguntado cómo se crean estos mapas? Lejos de ser un arte reservado exclusivamente para las autoridades de transporte público, hoy en día existen numerosas herramientas que permiten a cualquier persona, desde diseñadores gráficos hasta aficionados a la planificación urbana, crear sus propios mapas de metro. En esta guía completa, exploraremos el proceso, las herramientas disponibles y te daremos los mejores consejos para que puedas diseñar un mapa funcional y estético.

¿Qué es un Mapa de Metro y por qué es tan Importante?

Un sistema de transporte masivo rápido, conocido comúnmente como metro, subterráneo o "tube", es una red de ferrocarriles eléctricos de alta capacidad que opera en un derecho de vía exclusivo, a menudo en túneles o vías elevadas, para evitar el tráfico de peatones y vehículos. Su principal ventaja es la capacidad de transportar a un gran número de personas de forma rápida a través de áreas urbanas densas.

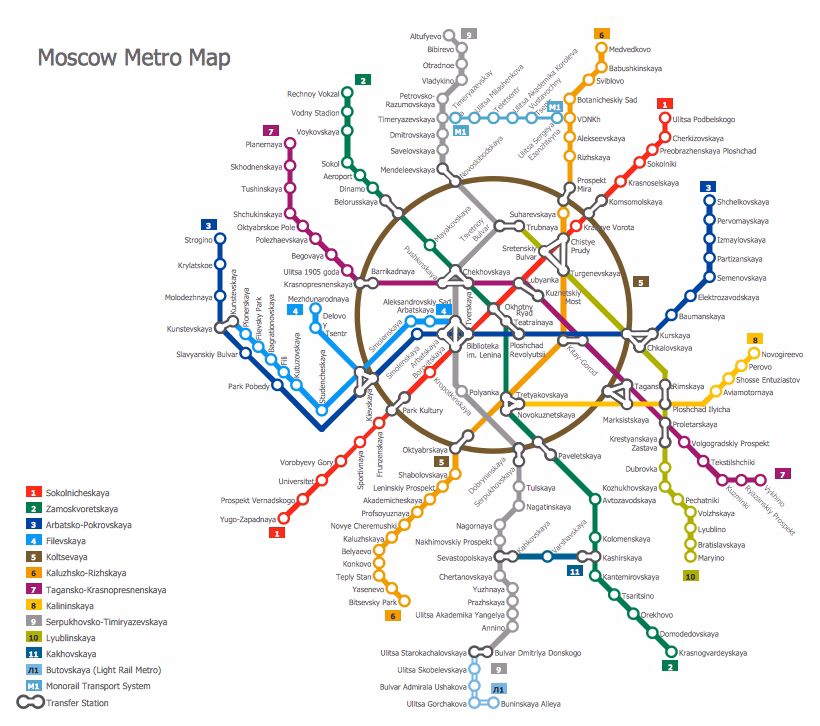

El mapa que representa este sistema no es un mapa geográfico tradicional. Su objetivo principal no es la precisión topográfica, sino la claridad. Estos mapas, popularizados por el icónico diseño de Harry Beck para el metro de Londres en 1931, utilizan líneas rectas, ángulos de 45 y 90 grados y una distancia equidistante entre estaciones para desenredar la complejidad del subsuelo. Los colores se utilizan para diferenciar las líneas, y los símbolos especiales marcan las estaciones de transferencia, los puntos de interés y las terminales. La función principal es ayudar al usuario a entender cómo ir del punto A al punto B, qué líneas tomar y dónde hacer transbordo, sin la distracción de detalles geográficos irrelevantes como la curva exacta de las calles en la superficie.

Herramientas Digitales para Crear tu Propio Mapa de Metro

Atrás quedaron los días en que se necesitaba un estudio de diseño para trazar un mapa de transporte. Hoy en día, el software especializado ha democratizado este proceso. Existen soluciones para todo tipo de usuarios, desde programas de diseño vectorial profesionales hasta aplicaciones web intuitivas y gratuitas. La elección de la herramienta dependerá de la complejidad de tu proyecto, tu nivel de habilidad y el resultado final que deseas obtener.

A continuación, analizaremos algunas de las opciones más destacadas, basadas en la funcionalidad que ofrecen para este propósito específico. Veremos desde suites de diagramación profesionales hasta editores en línea dedicados exclusivamente a la creación de mapas de estilo metro.

Un Vistazo Detallado a las Herramientas Populares

Para entender mejor el panorama, profundicemos en dos tipos de herramientas que representan diferentes enfoques para la creación de mapas de metro.

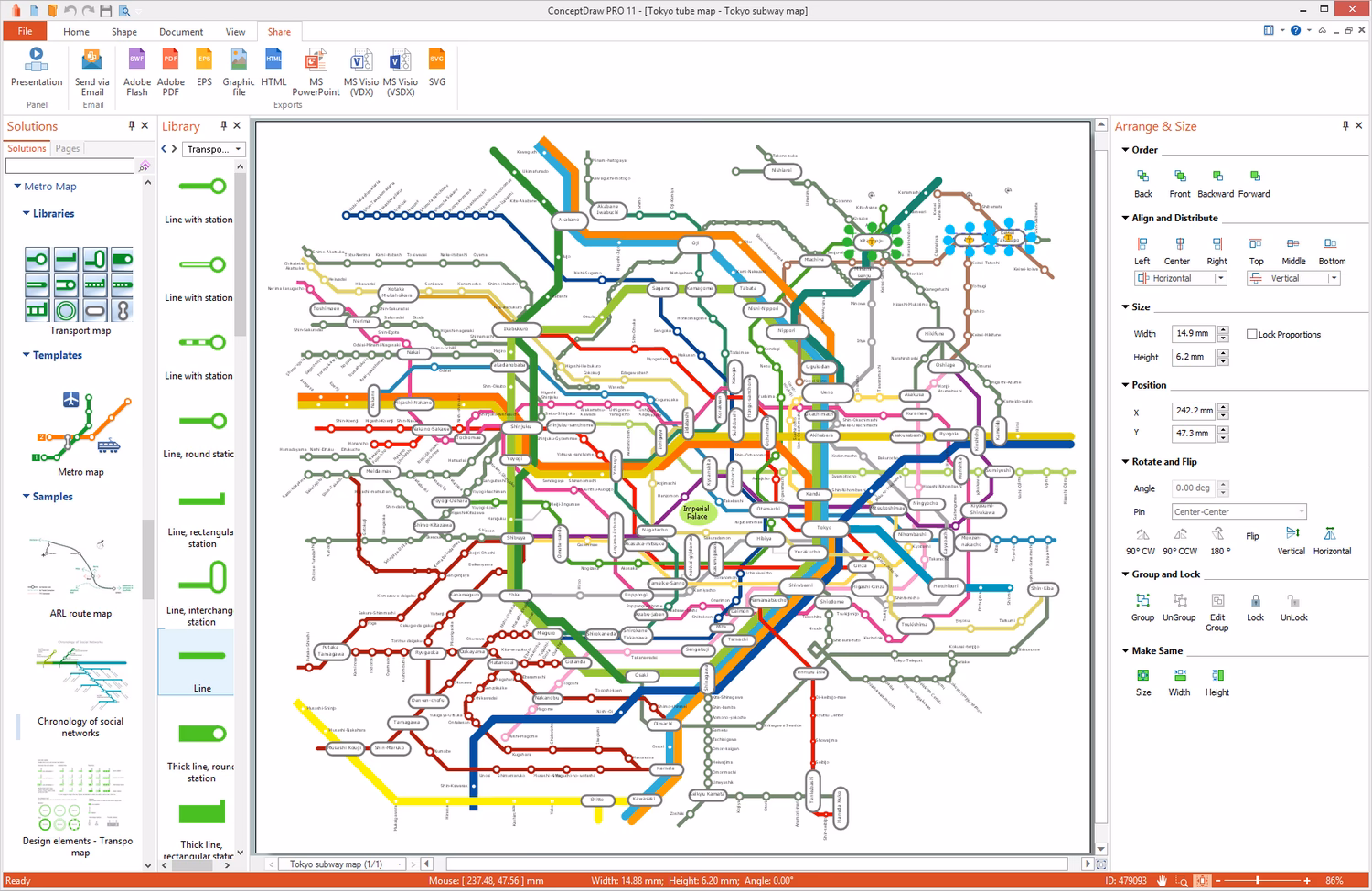

1. Software Profesional: ConceptDraw DIAGRAM

Para proyectos que requieren un alto nivel de detalle y un acabado profesional, herramientas como ConceptDraw DIAGRAM con su solución "Metro Map" son la opción ideal. Este tipo de software está dirigido a gestores de transporte, planificadores de proyectos y diseñadores que necesitan crear no solo mapas para el público, sino también esquemas de transporte detallados y diagramas técnicos.

Las características clave de una solución profesional como esta incluyen:

• Objetos de Diseño Predefinidos: Bibliotecas completas con representaciones vectoriales de líneas, estaciones, hitos y otros elementos comunes en los mapas de transporte.
• Objetos de Replicación y Conmutación: Funciones avanzadas que permiten crear y modificar estaciones y líneas de manera rápida y consistente, asegurando la uniformidad en todo el diseño.
• Control Total del Diseño: Permite controlar la dirección en la que se añaden nuevas estaciones, agregar iconos y etiquetas de texto con precisión milimétrica y cambiar la longitud de los segmentos de línea de forma individual.
• Gráficos Vectoriales: El resultado final es un documento vectorial, lo que significa que se puede escalar a cualquier tamaño sin perder calidad, ideal para impresiones de gran formato o para su uso en diferentes plataformas digitales.

2. Editores en Línea: Metro Map Maker

En el otro extremo del espectro, encontramos herramientas en línea como Metro Map Maker, diseñadas para ser accesibles y fáciles de usar para todo el mundo. Estas aplicaciones web suelen tener una interfaz intuitiva de "arrastrar y soltar" y ofrecen un conjunto de funciones potentes pero sencillas, perfectas para crear mapas rápidos, infografías o para proyectos personales.

Las funcionalidades típicas de un editor como Metro Map Maker 7.1 incluyen:

• Dibujo y Relleno: Herramientas para trazar líneas rectas con guías, rellenar áreas con color (flood fill) y una amplia personalización de colores, grosores y estilos de línea (sólido, discontinuo, punteado, etc.).
• Gestión de Estaciones: Facilidad para añadir y editar estaciones. Se puede asignar un nombre, marcarla como estación de transferencia y, lo más importante, personalizar su estilo (círculos, rectángulos, el estilo clásico del metro de Londres) y la orientación de la etiqueta de texto (a la derecha, a la izquierda, en ángulo, etc.).
• Estilos Globales: Permite cambiar el estilo de todo el mapa de una sola vez. Por ejemplo, puedes modificar el grosor de todas las líneas o cambiar la forma de todas las estaciones que no tengan un estilo específico asignado, manteniendo la coherencia visual.
• Utilidades de Edición: Incluye herramientas esenciales como borrador, deshacer/rehacer, mover todo el mapa, redimensionar el lienzo, y utilidades visuales como cuadrícula y regla para alinear los elementos perfectamente.
• Exportación Sencilla: Una vez finalizado el mapa, se puede descargar fácilmente como un archivo de imagen para compartirlo en línea o utilizarlo en otros documentos.

Tabla Comparativa de Herramientas

Paso a Paso: Creando tu Primer Mapa de Metro

Independientemente de la herramienta que elijas, el proceso creativo sigue una serie de pasos lógicos. Aquí te dejamos una guía general para que empieces tu proyecto.

1. Paso 1: Planificación y Boceto. Antes de tocar el ordenador, coge papel y lápiz. Define el área que cubrirá tu mapa. Haz una lista de las líneas que incluirás y asígnales un color a cada una. Enumera todas las estaciones y marca cuáles son de transferencia. Dibuja un boceto rápido para establecer la disposición general de las líneas y las estaciones más importantes.
2. Paso 2: Elige tu Herramienta. Basándote en la tabla anterior y en tus necesidades, selecciona el software que mejor se adapte a tu proyecto. Para un primer intento, una herramienta en línea es una excelente opción.
3. Paso 3: Traza las Líneas Principales. Comienza dibujando las rutas de tus líneas de metro. No te preocupes por la geografía real; usa líneas rectas y ángulos de 45 o 90 grados. Concéntrate en que el recorrido sea claro y que las líneas no se crucen de forma confusa.
4. Paso 4: Añade las Estaciones. Coloca los marcadores de las estaciones a lo largo de las líneas. Intenta mantener una distancia visualmente uniforme entre ellas para mejorar la legibilidad, aunque en la realidad estén muy juntas o separadas. Utiliza un símbolo distintivo para las estaciones de transferencia.
5. Paso 5: Etiqueta Todo con Claridad. Añade los nombres de las estaciones. Asegúrate de que el texto sea legible y no se solape con otros elementos. Coloca las etiquetas de manera consistente (por ejemplo, siempre a la derecha de la estación, a menos que el espacio no lo permita). No olvides añadir una leyenda que identifique cada línea por su color y nombre o número.
6. Paso 6: Incorpora Puntos de Interés. Para que tu mapa sea más útil, puedes añadir iconos que representen aeropuertos, estaciones de tren, museos, parques u otros puntos de interés importantes cerca de las estaciones.
7. Paso 7: Revisa y Exporta. Da un paso atrás y revisa tu mapa. ¿Es fácil de entender? ¿Hay algún error? Pide a otra persona que lo mire para obtener una segunda opinión. Una vez que estés satisfecho, utiliza la función de exportar o descargar de tu herramienta para guardar el archivo final en el formato deseado.

Preguntas Frecuentes (FAQ)

¿Necesito ser un diseñador profesional para crear un mapa de metro?

No, en absoluto. Gracias a herramientas en línea intuitivas como Metro Map Maker, cualquier persona con una idea clara puede diseñar un mapa funcional y atractivo sin necesidad de conocimientos previos de diseño gráfico.

¿Es mejor usar líneas rectas o seguir la geografía real?

Para un mapa de metro esquemático, la claridad siempre prevalece sobre la precisión geográfica. El uso de líneas rectas y ángulos estandarizados (45° y 90°) es la norma porque simplifica visualmente redes complejas y hace que el mapa sea mucho más fácil de leer para el usuario.

¿Qué es una estación de transferencia y cómo se representa?

Una estación de transferencia (o transbordo) es un punto donde los pasajeros pueden cambiar de una línea de metro a otra. En los mapas, se suelen representar con un símbolo especial, como un círculo más grueso, un contorno que une las líneas o una forma específica que la diferencia de las estaciones regulares.

¿Puedo usar los mapas que creo para fines comerciales?

Esto depende enteramente de los términos de servicio de la herramienta que utilices. Las herramientas gratuitas en línea a menudo tienen restricciones sobre el uso comercial. Si planeas usar tu mapa para un negocio, es fundamental que leas la licencia del software o te decantes por una solución profesional de pago que ofrezca derechos comerciales.
