Domina la Distribución con MASH en Maya

Si alguna vez te has enfrentado a la titánica tarea de poblar una escena con cientos o miles de objetos, ya sean árboles en un bosque, tornillos en una placa de metal o simplemente escombros en una calle destruida, sabrás el dolor que supone hacerlo manualmente. Duplicar, mover, rotar, una y otra vez. No solo es un proceso tedioso y lento, sino que además puede llevar el rendimiento de tu estación de trabajo al límite, convirtiendo tu viewport en una presentación de diapositivas. Afortunadamente, Autodesk Maya cuenta con una navaja suiza para la animación procedural y el motion graphics: el conjunto de herramientas MASH. Dentro de este arsenal, una de las herramientas más potentes y fundamentales es, sin duda, el nodo de Distribución (Distribute Node), una solución elegante y eficiente para crear arreglos complejos de objetos y distribuirlos de forma inteligente en tu escena.

Este artículo es una inmersión profunda en el funcionamiento de este nodo. Exploraremos desde sus conceptos más básicos hasta sus aplicaciones más avanzadas, veremos cómo puede transformar tu flujo de trabajo y te daremos los conocimientos necesarios para que dejes de luchar con duplicados y empieces a crear de forma procedural, rápida y, sobre todo, creativa.

¿Qué es Exactamente MASH en Autodesk Maya?

Antes de sumergirnos en el nodo de Distribución, es crucial entender el ecosistema en el que vive. MASH es un conjunto de herramientas de motion graphics integrado en Maya que opera de forma procedural. ¿Qué significa "procedural"? En pocas palabras, significa que en lugar de animar o posicionar cada objeto a mano (un método destructivo), construyes un sistema basado en reglas y nodos que genera el resultado final. La gran ventaja es que puedes cambiar cualquier regla o parámetro en cualquier momento y todo el sistema se actualizará automáticamente. Es un enfoque no destructivo que ofrece una flexibilidad y un poder de iteración inmensos.

Una red MASH comienza con un objeto (o varios) y luego se le van añadiendo nodos en una pila, cada uno aplicando una transformación o comportamiento específico. Hay nodos para añadir color, aleatoriedad, sonido, dinámicas y, por supuesto, para controlar la disposición inicial de los objetos. Y ahí es donde entra nuestro protagonista.

El Corazón de la Dispersión: El Nodo de Distribución

El nodo de Distribución (Distribute) es, por lo general, el primer nodo que se añade a una red MASH. Su función principal es tomar el objeto de origen y crear un número determinado de instancias o "puntos", para luego organizarlos en el espacio según un patrón que tú defines. Es el cimiento sobre el cual se construirán todos los demás efectos de la red MASH. Sin él, solo tendrías un único objeto en el origen de la escena. Este nodo es la respuesta directa al problema de crear arreglos y formaciones de objetos de manera eficiente.

Tipos de Distribución: Un Mundo de Posibilidades

La verdadera potencia del nodo de Distribución radica en su versatilidad. No se limita a una simple cuadrícula. Ofrece una variedad de tipos de distribución, cada uno con sus propios parámetros y casos de uso, permitiéndote lograr casi cualquier tipo de arreglo que puedas imaginar.

• Lineal: Organiza los objetos en una línea recta. Ideal para crear filas, cintas transportadoras o secuencias.
• Radial: Coloca los objetos en un círculo o un arco. Perfecto para diales, formaciones circulares o elementos de diseño tipo mandala.
• Cuadrícula (Grid): Crea una matriz en 2D o 3D. Es la opción clásica para ejércitos, baldosas o cualquier tipo de estructura ordenada y repetitiva.
• Esférica: Distribuye los puntos sobre la superficie de una esfera imaginaria.
• Malla (Mesh): Este es uno de los tipos más potentes. Te permite usar la superficie de otra pieza de geometría como base para la distribución. Puedes poblar un terreno con árboles, cubrir un personaje con escamas o añadir remaches a un modelo de nave espacial.
• Vóxel: Rellena el volumen de una malla con puntos, ideal para efectos de desintegración o para crear estructuras internas.
• Aleatorio Inicial (Initial State): Utiliza la posición inicial de los objetos si empezaste con una selección de múltiples geometrías.

Guía Práctica: Distribuyendo Objetos Sobre una Malla Paso a Paso

Vamos a ver un ejemplo práctico que ilustra el poder del tipo de distribución por malla. Imaginemos que queremos distribuir rocas sobre la superficie de un terreno esférico, como un pequeño planetoide.

Paso 1: Preparando la Escena

Primero, crea los objetos que necesitarás. En este caso, una esfera (que será nuestro terreno o malla de destino) y una pequeña roca (que será nuestro objeto de origen). Es una buena práctica mantener el objeto de origen en el centro de la escena (0,0,0) y con las transformaciones congeladas antes de crear la red MASH.

Paso 2: Creando la Red MASH

Selecciona tu objeto de roca. Ve al menú de MASH y selecciona "Crear Red MASH" (Create MASH Network). Inmediatamente, verás que tu roca se ha multiplicado y dispuesto en una línea. Esto se debe a que, por defecto, MASH crea un nodo de Distribución de tipo Lineal.

Paso 3: Configurando el Nodo de Distribución

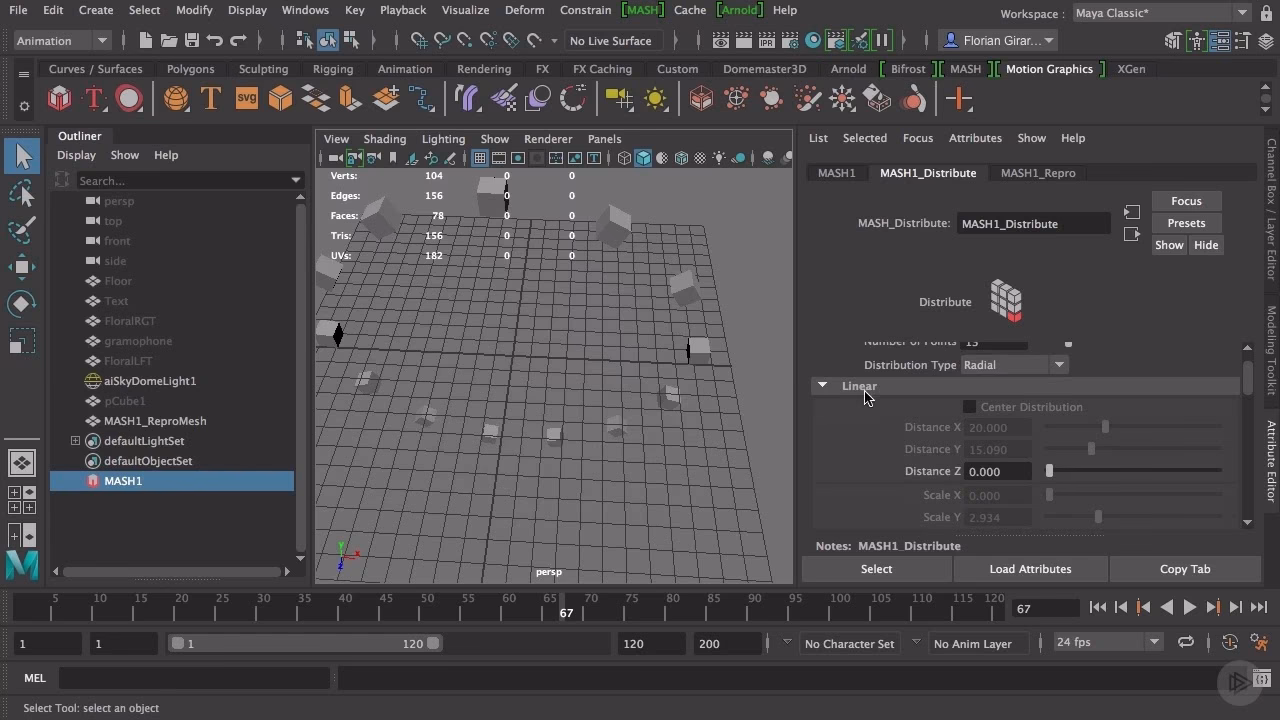

Con la red MASH seleccionada, ve al Editor de Atributos (Attribute Editor). Verás dos pestañas principales: `MASH1_Waiter` y `MASH1_Distribute`. Haz clic en `MASH1_Distribute` para acceder a sus parámetros. Aquí es donde ocurre la magia.

En el desplegable "Distribution Type", cambia de "Linear" a "Mesh". Verás que aparecen nuevas opciones.

Paso 4: Conectando la Malla de Destino

Busca el campo "Input Mesh". Para conectar tu esfera, puedes seleccionarla en el viewport, luego hacer clic con el botón central del ratón y arrastrarla sobre el texto "Input Mesh" en el editor de atributos. Una vez conectada, verás que tus rocas se han redistribuido instantáneamente sobre la superficie de la esfera.

Paso 5: Ajustes Finos y Control Creativo

Ahora puedes empezar a refinar el resultado. Puedes aumentar el "Number of Points" para tener más rocas. En la sección "Method", puedes elegir cómo se distribuyen sobre la malla: por vértices, en el centro de las caras, de forma aleatoria en las caras, etc. También puedes usar "Push Along Normal" para separar las rocas de la superficie o "Calculate Rotation" para que se orienten según la normal de la cara en la que se encuentran, haciendo que el resultado sea mucho más natural.

Optimización y Rendimiento: MASH vs. Duplicación Manual

Aquí es donde el enfoque procedural de MASH brilla con luz propia, especialmente en lo que respecta al rendimiento. El problema de duplicar objetos manualmente (usando Ctrl+D) es que cada duplicado es una nueva pieza de geometría completa en la escena, con sus propios nodos de transformación y forma. Esto consume una gran cantidad de memoria y poder de procesamiento.

MASH, por otro lado, utiliza instancias. Esto significa que Maya solo almacena en memoria la información de la geometría original una vez. Para cada copia, simplemente almacena datos de transformación (posición, rotación, escala). El resultado es un uso de memoria drásticamente menor y un rendimiento del viewport mucho más fluido, incluso con miles de copias.

Tabla Comparativa

Novedades y Mejoras Recientes

MASH está en constante desarrollo. En actualizaciones como la versión 2.2.3, se han añadido mejoras de calidad de vida y nuevas funcionalidades. Por ejemplo, el nodo de Distribución ahora muestra una advertencia si intentas establecer más puntos de cálculo de los que hay vértices o caras en la malla de entrada. Esto ayuda a prevenir errores y a optimizar la escena, asegurando que no estás pidiendo al sistema que haga cálculos innecesarios.

Además, se ha mejorado enormemente el soporte para mapas de texturas. Ahora puedes usar imágenes, rampas de color o texturas procedurales para controlar casi cualquier atributo, incluida la distribución. Imagina usar un mapa de ruido en blanco y negro para definir la densidad de los árboles en un bosque: las áreas blancas tendrían una alta densidad de árboles y las negras estarían vacías. La adición de un eje de proyección de mapa también te da un control preciso sobre cómo se aplica esa textura a tu distribución, abriendo un abanico de posibilidades creativas.

Preguntas Frecuentes (FAQ)

¿Puedo animar los objetos distribuidos con MASH?

¡Absolutamente! Ese es uno de los puntos fuertes de MASH. Una vez que tienes tu distribución base, puedes añadir otros nodos como `Signal` para crear movimiento ondulatorio, `Random` para añadir variaciones aleatorias a la posición o rotación, o `Dynamics` para que los objetos interactúen con las fuerzas de la gravedad y las colisiones.

¿El nodo de Distribución afecta mucho el rendimiento de mi escena?

No, todo lo contrario. Como hemos visto, usar MASH y su sistema de instancias es infinitamente más eficiente en términos de rendimiento y uso de memoria que duplicar objetos de forma tradicional. Es la solución recomendada para escenas con una gran cantidad de objetos repetidos.

¿Puedo distribuir más de un tipo de objeto a la vez?

Sí. Para ello, se utiliza el nodo `ID`. Puedes empezar tu red MASH con varios objetos diferentes y el nodo `ID` te permitirá asignar un número de identificación a cada tipo de objeto. Luego, puedes usar otros nodos, incluido el de Distribución, para alternar entre ellos, ya sea de forma aleatoria, secuencial o controlada por un mapa.

¿Cómo puedo evitar que los objetos distribuidos se superpongan?

MASH ofrece varias soluciones para esto. Una de las más directas es el nodo `Repro`. Este nodo puede analizar las posiciones de los puntos y empujarlos para evitar colisiones o solapamientos, distribuyéndolos de una manera más orgánica y físicamente creíble.

En conclusión, el nodo de Distribución de MASH es mucho más que una simple herramienta para crear copias. Es un pilar fundamental del trabajo procedural en Maya que te permite ahorrar tiempo, optimizar el rendimiento y, lo más importante, desbloquear un nivel de control creativo y complejidad que sería casi imposible de alcanzar manualmente. La próxima vez que necesites llenar un espacio, no pienses en duplicar, piensa en distribuir.
