Liquid Loading: ¿Qué es y cómo evitarlo?

En el ciclo de vida de un pozo de gas natural, la producción inevitablemente comienza a declinar. Sin embargo, en muchas ocasiones, esta caída no se debe únicamente al agotamiento del yacimiento, sino a un enemigo silencioso y persistente que se acumula en el interior del pozo: el liquid loading o bloqueo por líquidos. Este fenómeno es una de las restricciones operativas más importantes en los campos de gas maduros de todo el mundo, capaz de reducir drásticamente la producción hasta detenerla por completo. Comprender qué es, por qué ocurre y cómo se puede mitigar es fundamental para cualquier profesional del sector que busque maximizar la recuperación de hidrocarburos y la rentabilidad de sus activos.

Este artículo ofrece una inmersión profunda en el concepto de liquid loading, desglosando sus mecanismos, las causas que lo provocan, los modelos matemáticos para predecirlo y, lo más importante, las estrategias y tecnologías disponibles para su diagnóstico, prevención y remediación. Desde los conceptos básicos de flujo multifásico hasta las soluciones de levantamiento artificial, aquí encontrarás una guía completa para enfrentar este desafío operativo.

¿Qué es Exactamente el Liquid Loading?

Para entender el liquid loading, primero debemos conocer algunos conceptos clave del flujo multifásico en tuberías. Durante la producción de gas natural, es común que se produzcan simultáneamente otras fases líquidas, como agua del yacimiento o hidrocarburos condensados. El movimiento de esta mezcla de gas y líquido hacia la superficie es complejo y depende de varios factores.

• Velocidad Superficial: Es la velocidad que tendría una fase (gas o líquido) si ocupara por sí sola toda la sección transversal de la tubería. Es un concepto teórico que nos ayuda a caracterizar el flujo.
• Retención de Líquido (Liquid Holdup): Es la fracción del volumen de la tubería que está ocupada por la fase líquida en un momento dado.
• Patrón de Flujo: Describe la distribución geométrica del gas y el líquido dentro de la tubería. Este patrón puede variar desde un flujo anular (líquido en las paredes, gas en el centro) hasta un flujo de baches (grandes burbujas de gas alternadas con tapones de líquido).

En las etapas iniciales de un pozo, la presión del yacimiento es alta, lo que impulsa el gas a una velocidad elevada. Esta alta velocidad es suficiente para arrastrar y levantar continuamente las fracciones líquidas hacia la superficie, generalmente en un patrón de flujo anular. En esta etapa saludable, el líquido forma una delgada película en las paredes de la tubería y algunas gotas son arrastradas en el núcleo del flujo de gas.

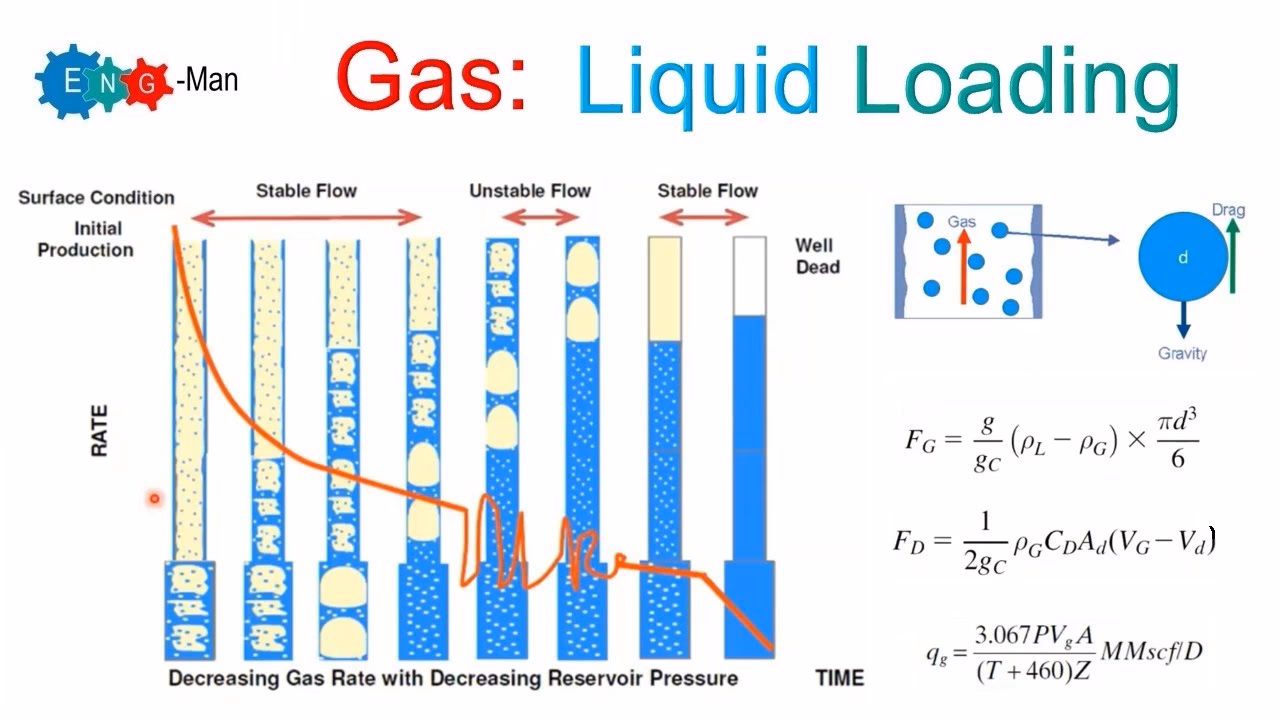

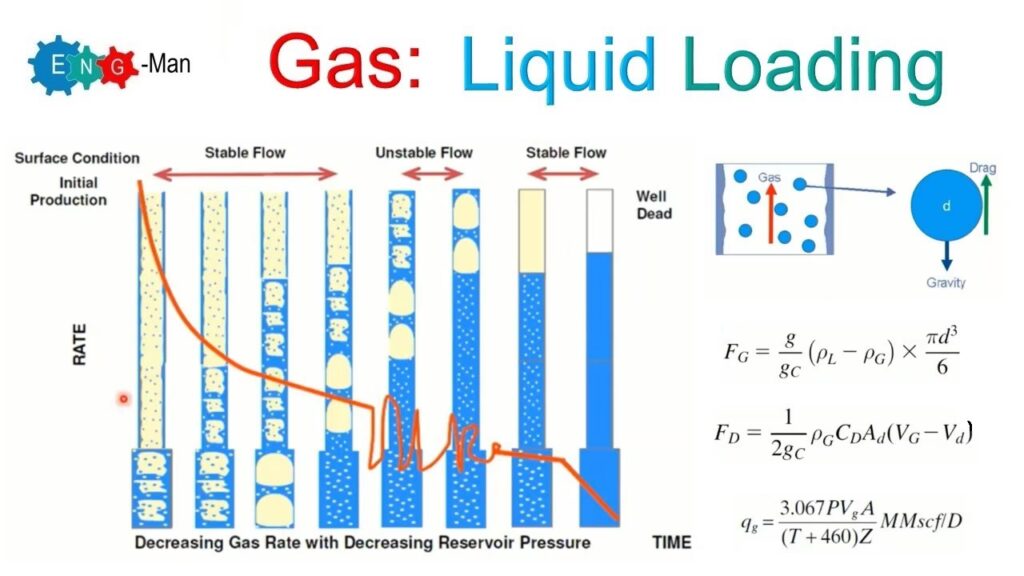

Con el tiempo, la presión del yacimiento disminuye de forma natural, y con ella, la velocidad del gas. Llega un punto en que la velocidad del gas ya no es suficiente para sostener y levantar toda la columna de líquido. En este momento comienza el liquid loading. El proceso se puede visualizar en varias etapas:

1. Inicio del Retroceso: El líquido en la película de las paredes comienza a deslizarse hacia abajo por efecto de la gravedad, y las gotas más grandes en el flujo de gas empiezan a caer.
2. Acumulación: El líquido que cae comienza a acumularse en el fondo del pozo, reduciendo el área disponible para que fluya el gas.
3. Flujo Intermitente: La acumulación de líquido crea una contrapresión. Eventualmente, la presión del gas debajo del líquido acumulado aumenta lo suficiente como para empujar un "bache" o "slug" de líquido hacia la superficie. Esto resulta en una producción inestable e intermitente.
4. Cese de Producción: Finalmente, la columna de líquido acumulado se vuelve tan pesada que la contrapresión que ejerce sobre la formación es mayor que la propia presión del yacimiento. En este punto, el flujo de gas se detiene por completo. El pozo ha "muerto" o se ha "ahogado".

Causas y Factores que Influyen en el Liquid Loading

El concepto central para entender las causas del liquid loading es la velocidad crítica de gas. Esta se define como la velocidad superficial mínima que debe tener el gas para evitar que los líquidos se acumulen en el pozo. Si la velocidad del gas cae por debajo de este umbral crítico, el liquid loading es inminente. Varios parámetros operativos y de diseño influyen en esta velocidad crítica.

El Ángulo de Inclinación del Pozo

La inclinación de la tubería tiene un impacto significativo. En pozos verticales, la gravedad actúa directamente en contra del flujo, maximizando la fuerza que el gas debe vencer. A medida que el pozo se desvía hacia la horizontal, el efecto directo de la gravedad sobre el retroceso disminuye. Sin embargo, la relación no es lineal. La velocidad crítica tiende a aumentar a medida que un pozo pasa de horizontal a inclinado, para luego disminuir ligeramente al acercarse a la verticalidad total. Esto se debe a la compleja interacción entre la gravedad, el espesor de la película líquida y las fuerzas de cizalla.

Diámetro de la Tubería de Producción

El diámetro de la tubería juega un papel crucial. A una tasa de flujo de gas determinada, una tubería de menor diámetro resultará en una mayor velocidad de gas (ya que Velocidad = Caudal / Área). Por lo tanto, los diámetros de tubería más pequeños generalmente reducen la velocidad crítica necesaria y, en consecuencia, disminuyen el riesgo de liquid loading. La elección del diámetro es un equilibrio: debe ser lo suficientemente grande para no restringir la producción en las etapas iniciales, pero lo suficientemente pequeño para mantener la velocidad por encima del punto crítico durante el mayor tiempo posible.

Presión del Sistema

La presión operativa del pozo influye directamente en la densidad del gas. A mayor presión, el gas es más denso. Un gas más denso tiene una mayor capacidad para ejercer fuerza de arrastre sobre los líquidos, facilitando su transporte. Por lo tanto, presiones de sistema más altas ayudan a retrasar la aparición del liquid loading al reducir la velocidad crítica requerida.

Modelos Predictivos: Anticipando el Problema

Dado el impacto negativo del liquid loading, se han desarrollado numerosos modelos para predecir su inicio. Estos modelos se basan en diferentes mecanismos físicos y ayudan a los ingenieros a determinar la velocidad crítica de gas para condiciones específicas. Los dos enfoques más conocidos son el modelo de eliminación de gotas y el modelo de inversión de película.

Modelo de Eliminación de Gotas (Droplet Removal)

Este fue uno de los primeros y más influyentes modelos, desarrollado por Turner et al. (1969). Se centra en la gota de líquido más grande que puede ser transportada en la corriente de gas. El modelo analiza el equilibrio de fuerzas que actúan sobre esta gota: la fuerza de gravedad (que la empuja hacia abajo) contra la fuerza de arrastre del gas y la fuerza de flotación (que la empujan hacia arriba). La velocidad crítica se define como la velocidad del gas a la cual estas fuerzas se equilibran. Si la velocidad del gas es mayor, la gota es transportada hacia arriba; si es menor, cae, iniciando el proceso de acumulación. Aunque ha sido refinado con los años, el concepto fundamental de analizar el transporte de gotas sigue siendo una base importante para muchos cálculos.

Modelo de Inversión de Película (Film Reversal)

Este modelo, propuesto por Barnea (1986), se enfoca en la película de líquido que se mueve a lo largo de las paredes de la tubería. Sostiene que el liquid loading comienza cuando el flujo de gas ya no puede mantener esta película moviéndose hacia arriba contra la gravedad y la fricción de la pared. El modelo analiza las tensiones de cizalla en la interfaz gas-líquido. Si la tensión ejercida por el gas sobre la película no es suficiente para superar las fuerzas que se oponen al movimiento, la película se detiene y luego invierte su dirección, fluyendo hacia abajo y acumulándose en el fondo del pozo. Este enfoque es especialmente relevante en pozos con un alto corte de líquido donde la película es más significativa.

Diagnóstico, Prevención y Remediación

Identificar a tiempo y aplicar la solución correcta es clave para gestionar el liquid loading.

Síntomas y Diagnóstico

Existen varias señales de advertencia que pueden indicar el inicio del liquid loading:

• Una desviación negativa y acelerada de la curva de declinación de producción esperada.
• Fluctuaciones erráticas en la presión de cabeza de pozo.
• En pozos sin empacadura, una diferencia de presión creciente entre la tubería de producción (tubing) y el espacio anular (casing).
• Producción de baches o "slugs" de líquido en las instalaciones de superficie.
• Un cambio brusco en el gradiente de presión medido a lo largo del pozo, indicando la presencia de una columna de líquido.

Estrategias de Remediación

Una vez diagnosticado, existen varias técnicas para mitigar o solucionar el problema:

1. Sartas de Velocidad (Velocity Strings): Consiste en introducir una tubería de menor diámetro dentro de la tubería de producción existente. Esto reduce el área de flujo, forzando al gas a moverse a una mayor velocidad y restaurando su capacidad para levantar los líquidos. Es una solución mecánica relativamente sencilla y de bajo costo operativo.
2. Surfactantes (Agentes Espumantes): Implica la inyección de productos químicos especiales (surfactantes) en el pozo. Estos químicos reducen la tensión superficial entre el gas y el líquido, promoviendo la formación de una espuma ligera. Esta espuma tiene una densidad mucho menor que el líquido original y puede ser transportada más fácilmente a la superficie por el flujo de gas.
3. Levantamiento Artificial (Artificial Lift): Este método introduce energía externa en el sistema para ayudar a remover los líquidos. Es la solución más robusta cuando los volúmenes de líquido son altos. Existen varios tipos, incluyendo:
   • Plunger Lift: Utiliza un pistón que viaja a través de la tubería para empujar los líquidos acumulados a la superficie.
   • Gas Lift: Inyecta gas a alta presión en la base de la columna de producción para aligerar la columna de fluido y reducir la presión de fondo.
   • Bombeo Mecánico (Sucker Rod Pumps): El sistema clásico de balancín.
   • Bombas Electrosumergibles (ESP) y de Cavidad Progresiva (PCP): Bombas eléctricas de fondo de pozo diseñadas para manejar diferentes volúmenes de líquido y gas.

Tabla Comparativa de Métodos de Remediación

Preguntas Frecuentes (FAQ)

¿Por qué el liquid loading es un problema tan grave?

Es un problema grave porque no solo reduce la producción de gas, sino que puede detenerla por completo, dejando reservas recuperables atrapadas en el yacimiento. Además, el flujo intermitente y los baches de líquido pueden dañar los equipos de superficie y las tuberías.

¿Todos los pozos de gas sufren de liquid loading?

Teóricamente, casi todos los pozos de gas que producen líquidos (agua o condensado) experimentarán este fenómeno en las etapas finales de su vida productiva, a medida que la presión del yacimiento decline naturalmente.

¿Reducir el diámetro de la tubería siempre es la mejor solución?

No siempre. Si bien una sarta de velocidad es efectiva, puede ser contraproducente si se instala demasiado pronto, ya que podría restringir innecesariamente la producción inicial del pozo. La elección del método de remediación depende de un análisis técnico y económico detallado de las condiciones específicas del pozo.

¿Qué es el perfil de presión en forma de U mencionado en algunos estudios?

Investigaciones avanzadas han demostrado que la contrapresión de la columna de líquido puede crear una distribución de presión inusual en el yacimiento cercano al pozo, con forma de "U". Esto puede incluso causar que los líquidos sean reinyectados en la formación rocosa, dañando la permeabilidad y complicando aún más la recuperación de la producción.
