Mapas de Altura: De Datos Reales a Mundos 3D

Imagina poder recrear cualquier rincón del planeta dentro de tu propio videojuego. Desde las escarpadas cumbres del Himalaya hasta el sinuoso recorrido del río Amazonas, la creación de terrenos realistas es uno de los pilares fundamentales en el desarrollo de mundos virtuales inmersivos. La técnica clave detrás de esta magia no es otra que el uso de mapas de altura, o 'heightmaps'. Estos archivos, aparentemente simples, son el lienzo digital sobre el que se esculpen paisajes complejos. En este artículo, exploraremos a fondo qué son, cómo funcionan y analizaremos dos herramientas increíblemente poderosas y accesibles para generarlos: Heightmapper y Mapper, cada una con un enfoque y propósito distintos.

¿Qué es Exactamente un Mapa de Altura?

En su forma más básica, un mapa de altura es una imagen en escala de grises que representa información topográfica. No es una imagen para ser vista, sino para ser interpretada por un software 3D. La regla es simple: cada píxel de la imagen corresponde a un punto en una superficie tridimensional, y el brillo de ese píxel determina su altura. El negro absoluto representa el punto más bajo del terreno, mientras que el blanco puro representa el punto más alto. Todos los tonos de gris intermedios se asignan a elevaciones proporcionales.

La calidad y el detalle de un terreno dependen en gran medida de la 'profundidad de bits' de la imagen. Un mapa de altura estándar de 8 bits puede representar 256 niveles de altura distintos (de 0 a 255). Esto puede ser suficiente para terrenos simples, pero para paisajes suaves y detallados, a menudo produce un efecto de 'escalones' o terrazas. Aquí es donde entran en juego los mapas de altura de 16 bits, capaces de almacenar 65,536 niveles de altura, lo que permite transiciones increíblemente suaves y una precisión topográfica mucho mayor. Su uso principal en motores de juego y software de modelado es como un mapa de desplazamiento (displacement map), donde la imagen literalmente 'empuja' o desplaza los vértices de una malla plana hacia arriba o hacia abajo según sus valores de brillo, dando vida al paisaje.

Heightmapper: El Explorador Artístico del Terreno

Heightmapper es una fascinante herramienta interactiva basada en navegador que actúa como un visor de datos de elevación globales, obtenidos del servicio de Mapzen. Su propósito no es tanto la precisión técnica para un motor de juego, sino la exploración y la visualización artística de la topografía terrestre.

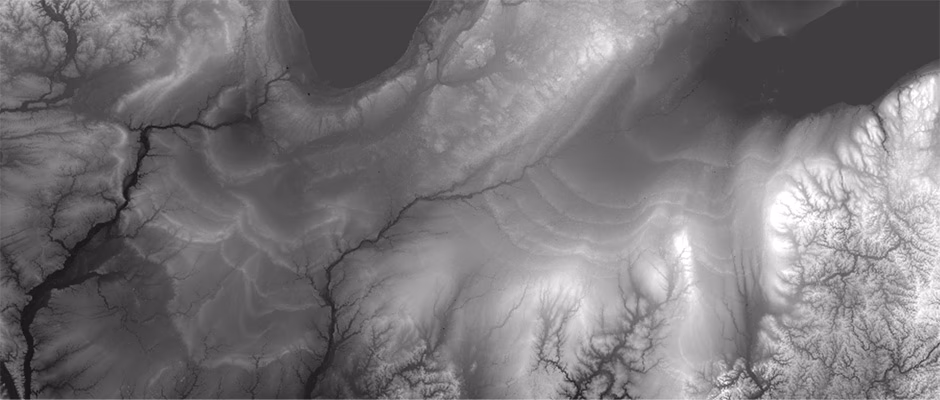

Su característica más destacada es el modo de 'auto-exposición'. La herramienta analiza constantemente la vista actual del mapa y ajusta dinámicamente la escala de grises para que el punto más bajo visible sea negro y el más alto sea blanco. Esto maximiza el contraste y revela detalles topográficos sutiles que de otro modo pasarían desapercibidos. Gracias a esto, Heightmapper se convierte en una ventana a la historia geológica del planeta, permitiéndonos observar:

• Las costas prehistóricas de los Grandes Lagos, marcadas en el terreno.
• Las montañas plegadas que dan forma a las Tres Gargantas en China.
• Las fronteras fractales entre cuencas hidrográficas en la India.
• Los antiguos y superpuestos caminos del río Misisipi, ahora contenidos por diques.

Cuando encuentras una vista que te inspira, puedes exportarla como una imagen en escala de grises. Para ayudar a recrear el terreno en 3D, Heightmapper proporciona un 'factor de escala', que es una relación entre el rango vertical de la vista y su anchura. Este factor es crucial para ajustar correctamente la altura del modelo en programas como Blender. Sin embargo, es importante tener en cuenta sus peculiaridades: para que funcione correctamente, el mapa debe ocupar toda la ventana del navegador y no se debe mover ni redimensionar la vista durante la exportación.

Mapper: La Herramienta de Precisión para Desarrolladores

Si Heightmapper es el artista, Mapper es el ingeniero. Esta aplicación de escritorio está diseñada específicamente para generar mapas de altura de alta calidad a partir de datos de elevación del mundo real (extraídos de Mapbox) para su uso directo en motores de juego como Unity y Unreal Engine. Su enfoque es el control, la precisión y la compatibilidad con los flujos de trabajo de desarrollo de juegos.

Para empezar a usar Mapper, necesitarás una clave API de Mapbox. Una vez configurado, el proceso es muy intuitivo. Arrastras un cuadro de selección sobre el área del mapa que deseas capturar y luego ajustas una serie de parámetros para definir exactamente cómo será tu archivo de salida.

Configuraciones Clave en Mapper:

• Grid size: Controla el tamaño real en kilómetros del área seleccionada.
• Output size: Define la resolución total del mapa de altura final (por ejemplo, 1024x1024, 2048x2048, 4096x4096).
• Tile count: Permite dividir el mapa de altura en múltiples teselas o 'tiles'. Esto es fundamental para crear mundos grandes y abiertos, ya que los motores de juego pueden cargar y descargar estas piezas de terreno según sea necesario. Mapper se encarga de que las teselas encajen perfectamente.
• Custom height range: Esta es una de sus funciones más potentes. Mapper te muestra la elevación mínima y máxima en metros del área seleccionada. Luego, puedes definir un rango personalizado para mapear esas alturas al rango de 0-65535 de la imagen de 16 bits. Esto te da un control absoluto sobre la escala vertical y la distribución de los detalles en tu terreno.
• Apply water offset: Esta opción utiliza los datos de Mapbox para detectar cuerpos de agua como ríos, lagos y océanos, y automáticamente rebaja el terreno en esas áreas una cantidad de metros que tú especifiques. No es una batimetría precisa, pero es una forma excelente de tallar rápidamente las características acuáticas para que un artista pueda refinarlas más tarde.

Mapper exporta los archivos en formato RAW de 16 bits, ideal para obtener la máxima calidad, y si generas múltiples teselas, las empaqueta convenientemente en un archivo ZIP junto con un archivo de configuración JSON que guarda todos tus ajustes.

Heightmapper vs. Mapper: ¿Cuál Deberías Usar?

Ambas herramientas son excelentes, pero sirven a propósitos muy diferentes. La elección depende enteramente de tu objetivo final. Aquí tienes una tabla comparativa para ayudarte a decidir:

Preguntas Frecuentes (FAQ)

¿Necesito saber programar para usar estas herramientas?

No, en absoluto. Ambas herramientas están diseñadas con interfaces gráficas de usuario. Heightmapper funciona directamente en tu navegador, y aunque Mapper requiere una configuración inicial sencilla para la clave API, todo su funcionamiento se basa en seleccionar áreas y ajustar parámetros visualmente.

¿Los mapas de altura son solo para montañas?

Para nada. Pueden representar cualquier tipo de topografía. De hecho, a menudo son más impresionantes cuando se usan para capturar las sutilezas de terrenos aparentemente planos, como deltas de ríos, llanuras de inundación o colinas suaves. La alta precisión de los datos permite que incluso las más mínimas variaciones de altura se traduzcan en un terreno 3D creíble.

¿Qué es un archivo RAW de 16 bits y por qué es tan importante?

Un archivo RAW es un formato de imagen que contiene los datos mínimamente procesados del sensor. En el contexto de los mapas de altura, un archivo RAW de 16 bits es crucial porque, a diferencia de un JPG o PNG de 8 bits que solo tiene 256 niveles de gris, el de 16 bits tiene 65,536. Esta enorme cantidad de datos intermedios es lo que permite crear terrenos con pendientes suaves y detalles finos, eliminando el efecto de bandas o 'escalones' que se ve con formatos de menor profundidad de bits.

¿Puedo editar un mapa de altura después de generarlo?

¡Claro que sí! Esa es una de las grandes ventajas. Al final del día, un mapa de altura es solo una imagen en escala de grises. Puedes abrirla en cualquier software de edición de imágenes como Photoshop, GIMP o Krita. Usando pinceles, puedes 'esculpir' manualmente el terreno: pintar con blanco para levantar montañas, con negro para cavar valles o ríos, y usar desenfoques para suavizar áreas. Esto te da un control artístico total sobre la topografía final antes de importarla a tu proyecto.
