En el vasto universo de la programación de gráficos por computadora, la creación de formas geométricas básicas es el pilar fundamental sobre el que se construyen mundos virtuales complejos y visualizaciones de datos. Entre estas formas, la esfera ocupa un lugar especial por su simetría perfecta y su omnipresencia en la naturaleza y el diseño. Para los desarrolladores que se inician en OpenGL utilizando la librería auxiliar GLUT (OpenGL Utility Toolkit), existen dos funciones increíblemente útiles y directas para renderizar esferas: glutSolidSphere y glutWireSphere. Este artículo es una guía exhaustiva para entender no solo qué hacen estas funciones, sino cómo utilizarlas correctamente, solucionar los problemas más comunes y comprender sus limitaciones para poder llevar tus proyectos al siguiente nivel.
¿Qué son glutSolidSphere y glutWireSphere?
Ambas funciones son parte de la librería GLUT y proporcionan una manera rápida y sencilla de dibujar una esfera centrada en el origen del sistema de coordenadas del modelo (0, 0, 0). La principal y única diferencia entre ellas radica en su apariencia visual:
glutSolidSphere: Renderiza una esfera sólida, con sus superficies sombreadas según la configuración de iluminación y material de OpenGL. Está compuesta por polígonos (principalmente cuadriláteros) que le dan una apariencia opaca y tridimensional.glutWireSphere: Dibuja una esfera en formato de "malla de alambre" (wireframe). En lugar de superficies sólidas, solo se renderizan las aristas de los polígonos que la componen. Es ideal para visualizaciones técnicas, depuración o para mostrar la topología subyacente de un objeto.
La sintaxis para ambas funciones es idéntica, lo que facilita intercambiarlas según la necesidad:
#include <openglut.h> void glutSolidSphere(GLdouble radius, GLint slices, GLint stacks); void glutWireSphere(GLdouble radius, GLint slices, GLint stacks);Desglosando los Parámetros
Para controlar la apariencia y el detalle de la esfera, estas funciones aceptan tres parámetros cruciales:
radius (GLdouble): Este es el parámetro más intuitivo. Define el radio de la esfera, es decir, la distancia desde el centro (0,0,0) hasta cualquier punto de su superficie. Un valor de
1.0creará una esfera de radio unitario.slices (GLint): Representa el número de subdivisiones alrededor del eje Z. Podemos imaginarlas como las líneas de longitud en un globo terráqueo (meridianos). Un número mayor de 'slices' resultará en una esfera más suave y redondeada en su contorno ecuatorial.

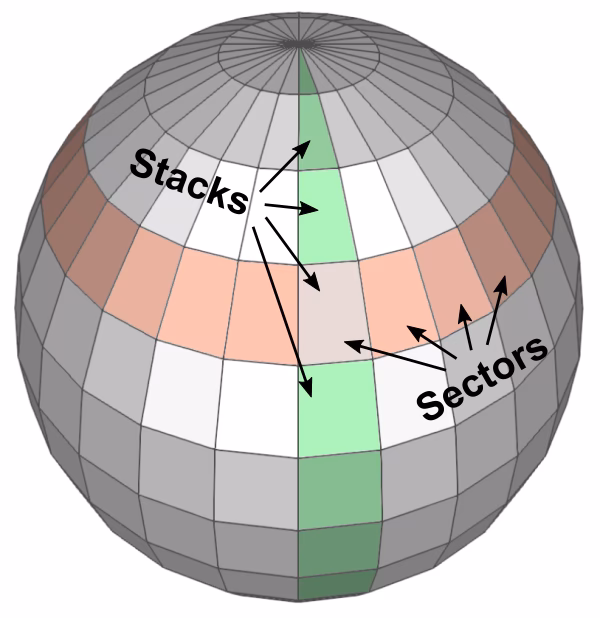

stacks (GLint): Corresponde al número de subdivisiones a lo largo del eje Z. Son análogas a las líneas de latitud en un globo. Aumentar el valor de 'stacks' mejora la curvatura de la esfera desde los polos hasta el ecuador.
La combinación de slices y stacks determina la resolución o nivel de detalle de la esfera. El número total de polígonos es proporcional al producto de ambos (slices * stacks). Por lo tanto, valores altos como glutSolidSphere(1.0, 50, 50) producirán una esfera muy detallada, pero a un costo mayor de rendimiento, ya que la GPU tendrá que procesar más vértices. Por otro lado, valores bajos como glutSolidSphere(1.0, 8, 8) generarán una esfera más facetada y poligonal, pero mucho más ligera de renderizar.
Solución de Problemas: ¿Por Qué Mi Esfera es Invisible?
Uno de los problemas más frecuentes que encuentran los principiantes al usar estas funciones es que, tras escribir el código, no aparece nada en la pantalla. La ventana se muestra vacía y la esfera es completamente invisible. Generalmente, esto no es un error en la función glutSolidSphere, sino un problema conceptual con la configuración de la cámara y la proyección en OpenGL.
Existen dos causas principales para este fenómeno:
1. La Cámara está Dentro de la Esfera
Por defecto, en OpenGL, tanto la cámara como los objetos que dibujas se colocan en el origen (0, 0, 0). Como glutSolidSphere también crea la esfera en el origen, ¡la cámara termina literalmente en el centro de la esfera! Desde esta perspectiva, estás mirando las caras internas de los polígonos. Por defecto, OpenGL utiliza una técnica llamada "Back-face culling" que descarta el renderizado de las caras traseras de los polígonos para ahorrar rendimiento. Como resultado, no ves nada.
Solución: Debes mover la cámara hacia atrás para poder ver el objeto. La forma más común de hacerlo es utilizando la función gluLookAt antes de dibujar la esfera. Esta función te permite definir la posición de la cámara, el punto al que está mirando y su orientación vertical.
Ejemplo de configuración de cámara:
glLoadIdentity(); // Resetea la matriz de vista gluLookAt(0.0, 0.0, 5.0, // Posición de la cámara (en Z=5, fuera de la esfera) 0.0, 0.0, 0.0, // Punto al que mira (el origen, donde está la esfera) 0.0, 1.0, 0.0); // Vector 'up' (eje Y como vertical) // Ahora dibuja la esfera glutSolidSphere(1.0, 32, 32);2. La Esfera está Fuera del Volumen de Visualización
OpenGL renderiza únicamente lo que se encuentra dentro de un volumen definido llamado "frustum de visualización". Por defecto, sin una matriz de proyección definida, este volumen es muy pequeño, a menudo un cubo que va de -1 a 1 en los tres ejes. Si intentas dibujar una esfera con un radio de 3.0, la mayor parte de su geometría quedará fuera de este cubo y será recortada (culled), haciéndola invisible.
Solución: Define una matriz de proyección adecuada usando glMatrixMode(GL_PROJECTION) y funciones como gluPerspective (para una vista en perspectiva) o glOrtho (para una vista ortogonal). Esto te permite establecer el campo de visión, la relación de aspecto y los planos de recorte cercano y lejano, creando un volumen de visualización que se ajuste a tu escena.
Limitaciones y el Siguiente Nivel: Esferas con Texturas
Si bien las funciones de GLUT son fantásticas para empezar, tienen una limitación importante: no generan coordenadas de textura (UVs). Las coordenadas de textura son esenciales para mapear una imagen 2D sobre la superficie de un objeto 3D. Sin ellas, no puedes, por ejemplo, aplicar una imagen del mapa del mundo a tu esfera para crear un globo terráqueo realista.
Para lograr esto, debes abandonar la comodidad de glutSolidSphere y generar los vértices de la esfera manualmente. Esto implica un poco más de matemáticas, pero te otorga un control total sobre cada aspecto del objeto.
El proceso general consiste en:
Crear bucles anidados que recorran los ángulos de latitud y longitud (similar a cómo funcionan 'stacks' y 'slices').
Dentro de los bucles, usar funciones trigonométricas (seno y coseno) para calcular las coordenadas X, Y, Z de cada vértice en la superficie de la esfera.
Simultáneamente, calcular las coordenadas de textura U y V correspondientes para cada vértice. La coordenada U (horizontal) se mapea generalmente a la longitud, y la V (vertical) a la latitud.
Just Curious. The glut one does not create texture coordinates vs. the glu which has the option. The main reason for glutSphere and other prebuilt objects was to replace the functions in the glaux library. You would use glut_____Sphere when you just need a quick way to draw a simple object like in a demo or example. Almacenar estos vértices y coordenadas en un array.
Renderizar la esfera utilizando primitivas de OpenGL como
GL_TRIANGLE_STRIPoGL_QUADS, pasando las coordenadas de vértice y de textura para cada punto.
Este enfoque manual no solo permite añadir texturas, sino también manipular la geometría de formas más complejas, como deformar la esfera, aplicar mapas de normales para un relieve detallado o generar esferas geodésicas (icosaedros subdivididos) que tienen una distribución de polígonos más uniforme que las esferas latitud-longitud de GLUT.
Tabla Comparativa: GLUT vs. Creación Manual
| Característica | glutSolidSphere / glutWireSphere | Esfera Manual (Personalizada) |
|---|---|---|
| Facilidad de Uso | Muy alta. Una sola línea de código. | Baja. Requiere conocimientos de trigonometría y de la pipeline de OpenGL. |
| Control sobre Vértices | Nulo. La geometría es generada internamente. | Total. Cada vértice, normal y coordenada es calculada y controlada por el programador. |
| Coordenadas de Textura | No incluidas. No se pueden aplicar texturas directamente. | Sí. Se generan junto con los vértices, permitiendo un texturizado completo. |
| Optimización | Generalmente bien optimizada, pero inflexible. | Puede ser altamente optimizada (e.g., usando VBOs), pero depende de la implementación. |
| Ideal para... | Prototipado rápido, aprendizaje, objetos simples sin textura, marcadores de posición. | Planetas, personajes, objetos detallados, efectos visuales avanzados y cualquier aplicación que requiera texturizado. |
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia exacta entre `glutSolidSphere` y `glutWireSphere`?
La diferencia es puramente visual. `glutSolidSphere` dibuja una esfera con caras sólidas que pueden ser iluminadas, mientras que `glutWireSphere` solo dibuja las aristas de esas caras, creando un efecto de malla transparente.
¿Qué significan los parámetros 'slices' y 'stacks'?
Son los parámetros que controlan el nivel de detalle de la esfera. 'Slices' son las divisiones verticales (como gajos de una naranja), y 'stacks' son las divisiones horizontales (como pisos de un edificio). Más slices y stacks equivalen a una esfera más suave pero con un mayor coste computacional.
¿Por qué no puedo ponerle una imagen a mi `glutSolidSphere`?
Porque la función de GLUT no genera las coordenadas de textura (UVs) necesarias para que OpenGL sepa cómo "envolver" la imagen 2D alrededor de la superficie 3D de la esfera. Para ello, necesitas generar la geometría de la esfera manualmente.
¿Qué valores de 'slices' y 'stacks' debo usar?
Depende del contexto. Para un prototipo rápido, 16x16 puede ser suficiente. Para un objeto principal en una escena, 32x32 o 64x64 ofrecen una buena calidad visual sin ser excesivamente pesados. Siempre es un equilibrio entre calidad visual y rendimiento.
