Guía para Calcular la Relación de Engranajes

Introducción al Fascinante Mundo de los Engranajes

En el corazón de innumerables máquinas que nos rodean, desde el coche que conducimos hasta el robot industrial que ensambla productos con precisión milimétrica, se encuentra un componente fundamental: la caja de cambios. Estos ingeniosos dispositivos son cruciales para transmitir potencia y controlar la velocidad y el torque. Para entender cómo lo logran, es indispensable comprender un concepto clave: la relación de transmisión o relación de engranajes. Este parámetro define la conexión entre la velocidad de entrada y la de salida de una caja de cambios. En este artículo, desglosaremos todo lo que necesitas saber sobre la relación de engranajes, desde su definición y fórmula hasta sus aplicaciones prácticas en la vida cotidiana, convirtiéndote en un experto en la materia.

¿Qué Son Exactamente los Engranajes y las Cajas de Cambios?

Antes de sumergirnos en los cálculos, es vital tener claros los conceptos básicos. Piénsalo de esta manera: los engranajes son los actores individuales y la caja de cambios es el escenario donde actúan en conjunto para crear una obra maestra de la ingeniería mecánica.

Los Engranajes: Dientes que Mueven el Mundo

Un engranaje no es más que un componente mecánico, generalmente una rueda o un cilindro, con dientes en su periferia. Su propósito es engranar con otro engranaje para transmitir movimiento de rotación y torque de un eje a otro. Son los pilares de la transmisión de potencia mecánica y se utilizan en una variedad asombrosa de aplicaciones.

• Transmisión de Movimiento: Su función más básica es hacer que algo gire a partir del giro de otra cosa.
• Modificación de Torque: Pueden multiplicar la fuerza de torsión (torque), permitiendo que un motor pequeño mueva una carga muy pesada.
• Cambio de Velocidad: Permiten aumentar o disminuir la velocidad de rotación entre el eje de entrada y el de salida.
• Cambio de Dirección: También pueden cambiar la dirección del movimiento rotacional, por ejemplo, de un eje horizontal a uno vertical.

La Caja de Cambios: Una Orquesta de Engranajes

Una caja de cambios, o caja de velocidades, es un sistema que alberga múltiples engranajes configurados de manera específica. Esta configuración no es aleatoria; está diseñada para ofrecer diferentes relaciones de transmisión. Al seleccionar una marcha diferente en un coche, lo que realmente estás haciendo es elegir qué par de engranajes dentro de la caja de cambios se van a acoplar para obtener la velocidad y el torque deseados para esa situación específica, ya sea para arrancar en una pendiente o para mantener una alta velocidad en la autopista.

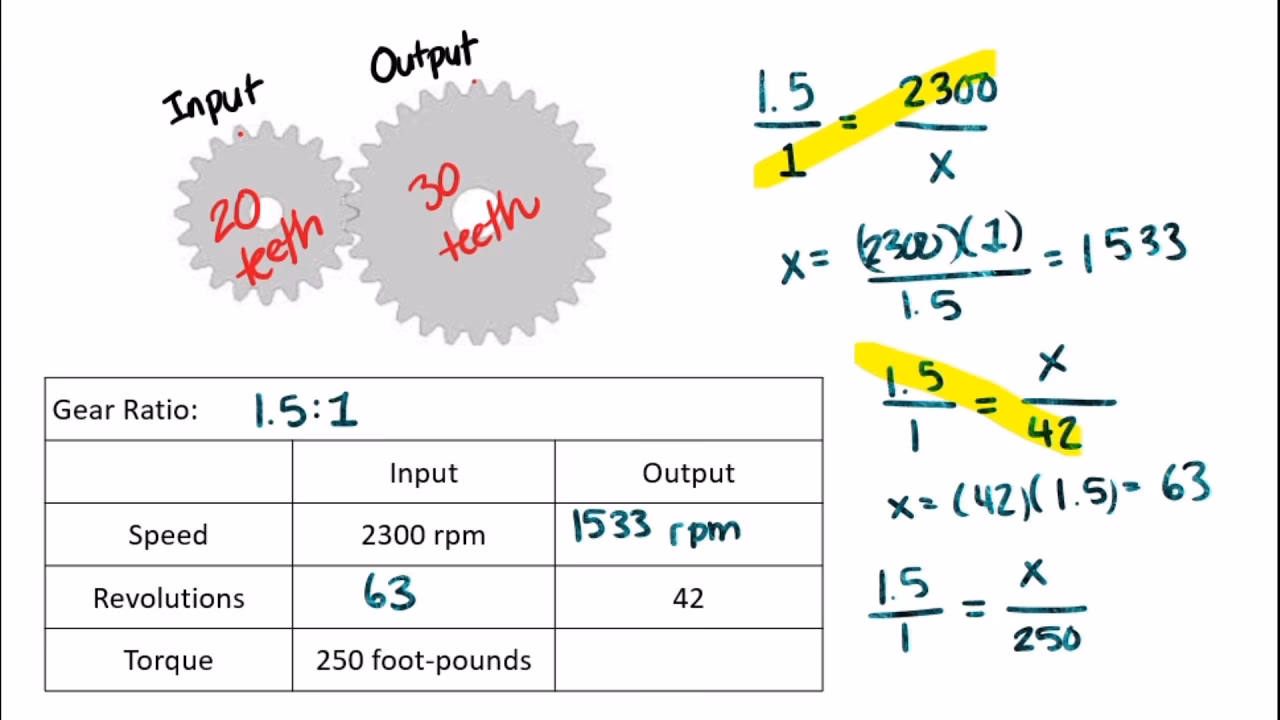

La Fórmula Mágica: Cómo Calcular la Relación de Engranajes

El cálculo de la relación de transmisión es sorprendentemente sencillo y se basa en una lógica muy directa. La forma más común y fácil de calcularla es utilizando el número de dientes de los engranajes involucrados.

La fórmula fundamental es:

Relación de Engranajes = Número de Dientes del Engranaje Conducido / Número de Dientes del Engranaje Conductor

Vamos a desglosar los términos:

• Engranaje Conductor (Driving Gear): Es el engranaje que recibe la potencia inicial del motor. Es el que inicia el movimiento.
• Engranaje Conducido (Driven Gear): Es el engranaje que recibe el movimiento del engranaje conductor y lo transmite al eje de salida.

Otras Formas de Calcular la Relación

Aunque contar los dientes es lo más habitual, la relación también puede calcularse utilizando el diámetro o el radio de los engranajes, ya que estas medidas son directamente proporcionales al número de dientes. Las fórmulas serían:

Relación de Engranajes = Diámetro del Engranaje Conducido / Diámetro del Engranaje Conductor

Relación de Engranajes = Radio del Engranaje Conducido / Radio del Engranaje Conductor

Estas fórmulas son útiles cuando no es posible contar los dientes, pero sí se pueden medir los diámetros.

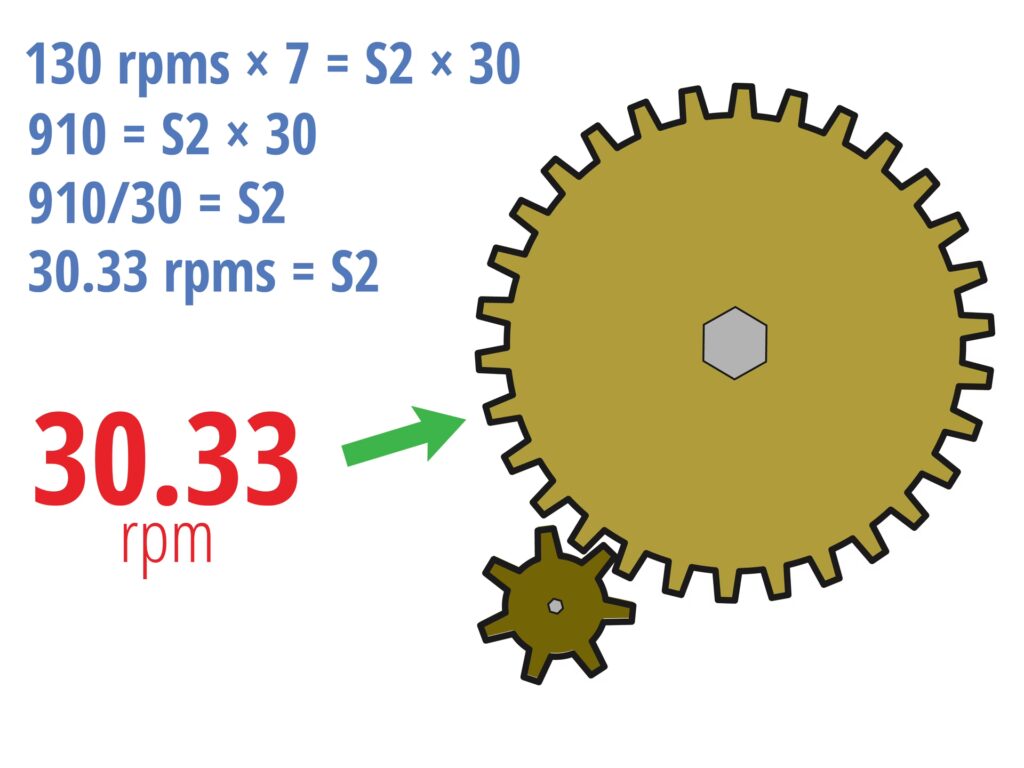

Ejemplo Práctico: De la Teoría a la Realidad

Imaginemos una situación real para que el concepto quede grabado a fuego. Supongamos que tenemos una caja de cambios simple con dos engranajes:

• El engranaje conductor (conectado al motor) tiene 20 dientes.
• El engranaje conducido (conectado a las ruedas) tiene 80 dientes.

Aplicando nuestra fórmula:

Relación de Engranajes = 80 / 20 = 4

El resultado es 4. Pero, ¿qué significa realmente este número? Se expresa como una relación de 4:1. Esto nos dice que por cada cuatro vueltas completas que da el engranaje conductor (el pequeño de 20 dientes), el engranaje conducido (el grande de 80 dientes) dará solo una vuelta completa. Por lo tanto, hemos logrado una reducción de velocidad de 4 a 1. A cambio de esta reducción de velocidad, hemos obtenido una multiplicación del torque por un factor de cuatro. Esta es la razón por la cual la primera marcha de un coche tiene una relación alta: sacrifica velocidad para generar el torque necesario para mover el vehículo desde parado.

Tabla Comparativa: Relación Alta vs. Relación Baja

Para visualizar mejor las diferencias y saber cuándo se utiliza cada tipo de relación, aquí tienes una tabla comparativa:

Aplicaciones en el Mundo Real: ¿Dónde Encontramos las Relaciones de Engranajes?

La importancia de calcular correctamente la relación de transmisión es evidente en una multitud de campos. No es un concepto abstracto de ingeniería; es algo que impacta directamente en el rendimiento, la eficiencia y la funcionalidad de la tecnología que usamos a diario.

Automoción: El Corazón de la Transmisión

En un vehículo, la transmisión es el ejemplo perfecto. Cada marcha tiene una relación diferente, cuidadosamente diseñada para optimizar el rendimiento del motor en distintas condiciones. La primera marcha ofrece el máximo torque para vencer la inercia, mientras que las marchas más altas permiten que el motor funcione a RPM más bajas a altas velocidades, mejorando la eficiencia del combustible y reduciendo el desgaste.

Industria y Robótica

En la maquinaria industrial, desde cintas transportadoras hasta tornos de precisión, las cajas de cambios ajustan la velocidad y el torque para manejar diferentes cargas y materiales. En robótica, los brazos robóticos utilizan engranajes de alta precisión para realizar movimientos suaves, rápidos y exactos, algo imposible de lograr sin la relación de transmisión adecuada.

Energías Renovables

Las turbinas eólicas son otro gran ejemplo. Las enormes palas giran a una velocidad relativamente lenta debido al viento. Una compleja caja de cambios en su interior utiliza una alta relación de transmisión para convertir esa rotación lenta en la alta velocidad de rotación que necesita el generador para producir electricidad de manera eficiente.

Preguntas Frecuentes (FAQ)

¿Qué es un tren de engranajes?

Un tren de engranajes es un sistema formado por dos o más engranajes que trabajan juntos. Se utiliza para transmitir potencia a distancias más largas o para lograr relaciones de transmisión muy altas o complejas que no serían posibles con un solo par de engranajes.

¿Qué significa una relación de transmisión de 1:1?

Una relación de 1:1, conocida como 'transmisión directa', significa que tanto el engranaje conductor como el conducido tienen el mismo número de dientes. En este caso, no hay cambio ni en la velocidad ni en el torque. La velocidad de salida es idéntica a la de entrada. Se utiliza principalmente para transmitir potencia sin modificar sus características.

¿Por qué es importante el torque en la relación de engranajes?

El torque es la fuerza de rotación. La relación de engranajes es la herramienta que nos permite gestionar esta fuerza. Un motor tiene un rango óptimo de revoluciones donde entrega su máximo torque y potencia. La caja de cambios nos permite mantener el motor en ese rango ideal, ya sea que necesitemos mucha fuerza (torque alto) para subir una colina o mucha velocidad (torque bajo) para llanear en una autopista.

Conclusión: El Poder Oculto Detrás del Movimiento

Comprender y calcular la relación de engranajes es fundamental para cualquier persona interesada en la mecánica, la ingeniería o simplemente curiosa por saber cómo funcionan las cosas. Esta simple fórmula es la clave para diseñar sistemas eficientes y potentes, desde la transmisión de un superdeportivo hasta el delicado mecanismo de un reloj. La próxima vez que cambies de marcha en tu coche o veas una grúa levantando una carga pesada, recordarás el principio fundamental que lo hace posible: la mágica y poderosa relación de transmisión.
