Transistor FET: La Guía Completa para Entenderlo

En el vasto universo de la electrónica, pocos componentes han tenido un impacto tan profundo y transformador como el transistor. Desde los primeros ordenadores de escritorio hasta los superordenadores de hoy, este diminuto dispositivo ha sido el motor de una evolución tecnológica sin precedentes. Dentro de esta familia, el transistor de efecto de campo, o FET por sus siglas en inglés (Field-Effect Transistor), se ha consolidado como una pieza fundamental en el diseño de circuitos integrados modernos. Gracias a sus ventajas, como un bajo consumo de energía y una altísima impedancia de entrada, el FET es el componente activo principal en innumerables dispositivos que usamos a diario. En este artículo, exploraremos en detalle qué es un transistor FET, cómo funciona y por qué es tan crucial en la ingeniería eléctrica actual.

¿Qué es Exactamente un Transistor FET?

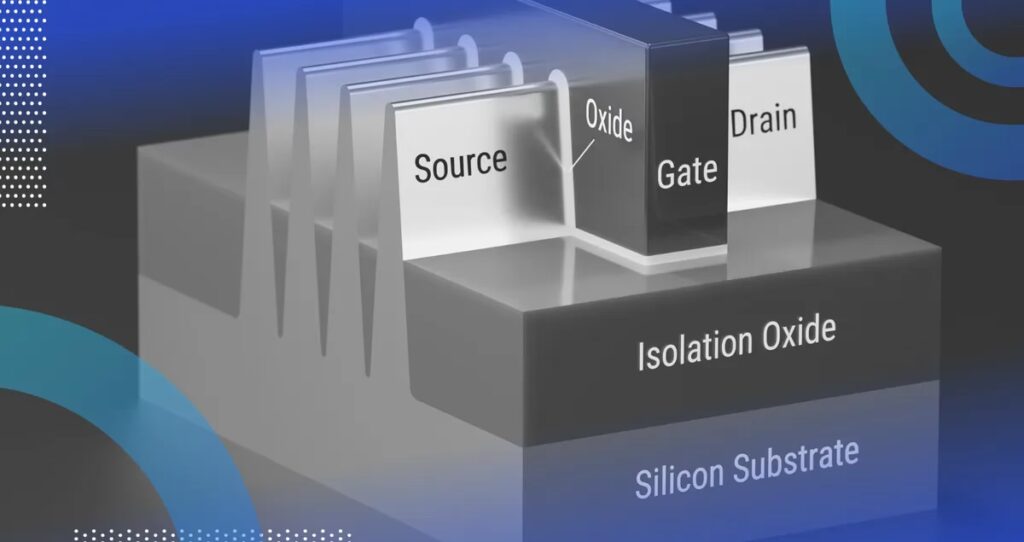

Un transistor de efecto de campo (FET) es un dispositivo semiconductor que controla el flujo de corriente eléctrica mediante la aplicación de un campo eléctrico. A diferencia de su primo, el Transistor de Unión Bipolar (BJT), que es controlado por corriente, el FET es un dispositivo controlado por voltaje. Consta de tres terminales principales:

• Fuente (Source): Es el terminal por donde los portadores de carga (electrones o huecos) ingresan al canal del transistor.
• Drenador (Drain): Es el terminal por donde los portadores de carga salen del canal.
• Puerta (Gate): Es el terminal que controla la conductividad del canal. Al aplicar un voltaje a la puerta, se crea un campo eléctrico que modula el flujo de corriente entre la fuente y el drenador, actuando como una especie de válvula o grifo electrónico.

El concepto fundamental detrás del FET es que una carga en un objeto cercano (la puerta) puede atraer o repeler cargas dentro de un canal semiconductor, alterando así su resistencia. Esta operación basada en un campo eléctrico le da su nombre y sus características únicas. Además, se considera un dispositivo unipolar, ya que la conducción de corriente se debe a un solo tipo de portador de carga mayoritario (ya sean electrones en un canal tipo N, o huecos en un canal tipo P).

Principio de Funcionamiento del Transistor FET

El funcionamiento de un FET se basa en modular la anchura de un canal conductor. Imagina una manguera por la que fluye agua; si aprietas la manguera en un punto, reduces el flujo. El FET funciona de manera análoga. El canal entre la fuente y el drenador es la "manguera", y el voltaje aplicado a la puerta es la "mano" que la aprieta o la suelta.

Cuando se aplica un voltaje a la puerta, se genera un campo eléctrico en la región del canal. Este campo eléctrico altera la concentración de portadores de carga en el canal, cambiando su conductividad. Por ejemplo, en un FET de canal N, aplicar un voltaje positivo a la puerta atraerá más electrones libres hacia el canal, aumentando su conductividad y permitiendo que fluya más corriente entre la fuente y el drenador. Por el contrario, un voltaje negativo repelería a los electrones, reduciendo la conductividad. En un FET de canal P, el comportamiento es inverso con respecto a la polaridad del voltaje.

Al variar finamente el voltaje de la puerta, se puede controlar con gran precisión la corriente que atraviesa el canal. Esto permite que los FET se utilicen tanto como interruptores electrónicos (totalmente encendidos o apagados) como en circuitos de amplificación, donde modulan una señal. Su alta impedancia de entrada, debido a que la puerta está aislada eléctricamente del canal, es una de sus mayores ventajas, ya que consume muy poca corriente del circuito de control.

Tipos Principales de Transistores FET

Existen varias clasificaciones para los FET, pero las dos familias más importantes y extendidas son el JFET y el MOSFET.

JFET: Transistor de Efecto de Campo de Unión

El JFET (Junction Field-Effect Transistor) es el tipo más simple de transistor de efecto de campo. Se construye a partir de una barra de material semiconductor (tipo N o tipo P) que forma el canal. A los lados de esta barra, se difunden dos regiones de tipo opuesto, que se conectan eléctricamente para formar la puerta. La unión PN entre la puerta y el canal es la que genera el campo eléctrico de control.

Los JFET operan exclusivamente en modo de agotamiento o deplexión. Esto significa que con un voltaje cero en la puerta, el canal tiene su máxima conductividad. A medida que se aplica un voltaje de polarización inversa a la unión puerta-canal, la región de agotamiento se expande hacia el canal, estrechándolo y reduciendo el flujo de corriente hasta llegar a un punto llamado "voltaje de estrangulamiento" (pinch-off), donde el canal se cierra casi por completo.

Características de Salida del JFET

La relación entre la corriente de drenador (ID) y el voltaje drenador-fuente (VDS) para un voltaje puerta-fuente (VGS) constante define sus características. Inicialmente, la corriente aumenta linealmente con el voltaje (región óhmica). Sin embargo, al alcanzar el voltaje de estrangulamiento (VP), el canal se satura y la corriente se mantiene prácticamente constante, independientemente de los aumentos en VDS (región de saturación).

MOSFET: Transistor de Efecto de Campo de Metal-Óxido-Semiconductor

El MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) es, con diferencia, el tipo de transistor más utilizado en la actualidad, especialmente en circuitos digitales e integrados como microprocesadores y memorias. Su característica distintiva es que la puerta está completamente aislada del canal por una capa extremadamente delgada de material dieléctrico, generalmente dióxido de silicio (SiO2). Este aislamiento es lo que le confiere una impedancia de entrada extraordinariamente alta, del orden de los megaohmios o incluso gigaohmios.

Debido a esta capa aislante, también se le conoce como IGFET (Insulated-Gate FET). Los MOSFET se dividen en dos categorías principales según su modo de operación:

• MOSFET de Agotamiento (Depletion): Similar a un JFET, tiene un canal conductor físico con VGS = 0. Puede operar tanto reduciendo el canal (aplicando un voltaje que agota los portadores) como enriqueciéndolo (aplicando un voltaje que atrae más portadores).
• MOSFET de Enriquecimiento (Enhancement): Este es el tipo más común. No tiene un canal preexistente. El canal debe ser "creado" o inducido aplicando un voltaje a la puerta que supere un cierto umbral (voltaje de umbral, Vth). Por debajo de este umbral, el dispositivo está apagado y no conduce corriente.

Configuraciones de Circuitos FET

Al igual que los BJT, los FET se pueden conectar en tres configuraciones básicas, dependiendo de qué terminal es común tanto para la entrada como para la salida del circuito.

Fuente Común (Common Source)

Es la configuración más utilizada. La señal de entrada se aplica a la puerta y la salida se toma del drenador. Ofrece una buena ganancia tanto de voltaje como de corriente, y tiene una impedancia de entrada alta y una impedancia de salida media. Una característica clave es que invierte la fase de la señal de salida 180 grados con respecto a la entrada. Es el análogo FET del circuito emisor común en BJT.

Drenador Común (Common Drain o Seguidor de Fuente)

En esta configuración, la entrada está en la puerta y la salida se toma de la fuente. Se le llama "seguidor de fuente" porque el voltaje de la fuente sigue muy de cerca al voltaje de la puerta. No tiene ganancia de voltaje (su ganancia es aproximadamente 1), pero sí tiene ganancia de corriente. Su principal ventaja es una impedancia de entrada muy alta y una impedancia de salida muy baja, lo que la hace ideal para ser utilizada como buffer o acoplador de impedancias. Es el análogo del colector común (seguidor de emisor) en BJT.

Puerta Común (Common Gate)

Aquí, la entrada se aplica a la fuente y la salida se toma del drenador, con la puerta conectada a un punto común (generalmente tierra). Esta configuración tiene una baja impedancia de entrada y una alta impedancia de salida. Ofrece ganancia de voltaje pero no de corriente. No invierte la fase de la señal. Aunque es la menos común, es muy útil en aplicaciones de alta frecuencia, como amplificadores de RF, porque la puerta a tierra actúa como un escudo que aísla la entrada de la salida, minimizando la retroalimentación.

Comparativa: Transistor FET vs. Transistor BJT

Aunque ambos son transistores, los FET y los BJT tienen diferencias fundamentales que los hacen más adecuados para distintas aplicaciones.

Aplicaciones Prácticas del Transistor FET

La versatilidad del FET le permite estar presente en una increíble variedad de aplicaciones electrónicas:

• Amplificadores: Se usan como preamplificadores y etapas de entrada en amplificadores de audio y de instrumentación debido a su alta impedancia de entrada y bajo nivel de ruido.
• Interruptores Electrónicos (Switches): Los MOSFET son excelentes interruptores gracias a su rápida velocidad de conmutación y baja resistencia en estado de conducción. Son la base de la lógica digital (CMOS) y se usan en fuentes de alimentación conmutadas.
• Control de Potencia: Los Power MOSFETs pueden manejar altas corrientes y voltajes, siendo cruciales en convertidores de potencia, control de motores y sistemas de gestión de energía.
• Circuitos de RF: Su buen rendimiento a altas frecuencias los hace ideales para mezcladores, osciladores y amplificadores en equipos de radiofrecuencia.
• Interfaces de Sensores: Su alta impedancia de entrada permite conectarlos directamente a sensores que producen señales muy débiles sin cargar el sensor.
• Circuitos Lógicos: La tecnología CMOS (Complementary Metal-Oxide-Semiconductor), que utiliza pares de MOSFETs de canal N y P, es el estándar de la industria para fabricar casi todos los circuitos integrados digitales modernos.

Preguntas Frecuentes (FAQ) sobre Transistores FET

¿Cuál es la principal diferencia entre un FET y un BJT?

La diferencia fundamental es su mecanismo de control: el FET es un dispositivo controlado por voltaje (el voltaje en la puerta controla la corriente de salida), mientras que el BJT es un dispositivo controlado por corriente (una pequeña corriente en la base controla una corriente de salida mucho mayor).

¿Por qué el MOSFET es tan popular en los circuitos digitales?

El MOSFET, especialmente en configuración CMOS, consume muy poca energía estática (solo consume una cantidad significativa de energía cuando cambia de estado). Esto, combinado con su pequeño tamaño, permite integrar miles de millones de ellos en un solo chip, creando microprocesadores y memorias muy densos y eficientes energéticamente.

¿Qué significa que un FET es un dispositivo unipolar?

Significa que la corriente eléctrica a través del dispositivo es transportada por un solo tipo de portador de carga. En un FET de canal N, la corriente es un flujo de electrones. En un FET de canal P, es un flujo de "huecos". Esto contrasta con los BJT, que son bipolares porque tanto los electrones como los huecos participan en el proceso de conducción.

¿Para qué se usa la configuración de seguidor de fuente (drenador común)?

Se utiliza principalmente como un buffer o acoplador de impedancias. Su función es conectar una etapa de un circuito con alta impedancia de salida a otra etapa con baja impedancia de entrada, sin que la segunda etapa "cargue" o afecte el rendimiento de la primera. Logra esto proporcionando una alta impedancia de entrada y una baja impedancia de salida.
