En el fascinante mundo de los gráficos por computadora, cada objeto que ves en pantalla, desde un simple cubo hasta el personaje más complejo, está compuesto por una colección de puntos llamados vértices. Pero, ¿cómo sabe OpenGL dónde dibujar estos puntos? La respuesta yace en un proceso fundamental y elegante: la transformación de coordenadas. OpenGL espera que, después de que cada shader de vértices haga su trabajo, todas las coordenadas de los vértices se encuentren en un rango muy específico, conocido como Coordenadas Normalizadas de Dispositivo (NDC, por sus siglas en inglés). En este espacio, los valores de 'x', 'y' y 'z' deben estar entre -1.0 y 1.0. Cualquier vértice fuera de este cubo imaginario simplemente no será visible. Este artículo es tu mapa para navegar el viaje que realiza cada vértice, desde su humilde origen en el espacio local hasta su gloriosa aparición como un píxel en tu monitor.
El Viaje de un Vértice: La Tubería de Coordenadas
Transformar vértices a NDC no es un salto directo, sino una serie de pasos cuidadosamente orquestados. Llevamos nuestros vértices a través de varios sistemas de coordenadas intermedios, o "espacios". La belleza de este enfoque es que ciertas operaciones y cálculos son mucho más sencillos en espacios específicos. Imagina que es como ensamblar un coche; algunas piezas se montan mejor en una estación de trabajo antes de unirlas al chasis principal. En nuestro caso, hay cinco espacios clave que debemos dominar:
- Espacio Local (o Espacio de Objeto)
- Espacio del Mundo
- Espacio de Vista (o Espacio del Ojo/Cámara)
- Espacio de Recorte
- Espacio de Pantalla
Cada uno de estos representa una etapa en la transformación de nuestros vértices antes de convertirse en los fragmentos que componen la imagen final. Para movernos entre estos espacios, utilizamos poderosas herramientas matemáticas: las matrices de transformación, siendo las más importantes las matrices de modelo, vista y proyección.
1. Espacio Local (Object Space)
Todo comienza aquí. El espacio local es el sistema de coordenadas relativo a tu objeto. Cuando creas un modelo 3D en un software como Blender, su origen suele ser (0,0,0). Todos los vértices de ese modelo se definen en relación con ese punto de origen. Son coordenadas locales, íntimas al objeto mismo, sin conocimiento del universo más grande en el que existirán.
2. Espacio del Mundo (World Space)
Si importáramos todos nuestros modelos directamente, se apilarían unos sobre otros en el origen del mundo (0,0,0). ¡Un caos! Para evitarlo, los movemos al Espacio del Mundo. Este es el escenario global de tu juego o aplicación. Aquí, cada objeto tiene su propia posición, rotación y escala dentro de un universo compartido. La transformación desde el espacio local al del mundo se logra con la Matriz de Modelo. Esta matriz traslada, escala y/o rota tu objeto para colocarlo exactamente donde pertenece en la escena.
3. Espacio de Vista (View Space)
Una vez que nuestros objetos están en el mundo, necesitamos verlos. El Espacio de Vista es, esencialmente, lo que la cámara ve. Transformamos las coordenadas del mundo a este nuevo espacio para que todo se defina desde el punto de vista del observador. Esto se logra con la Matriz de Vista. Curiosamente, en lugar de mover la cámara, lo que hacemos es mover toda la escena en la dirección opuesta. Si quieres que la cámara retroceda, mueves el mundo entero hacia adelante. Es una transformación que simula la posición y orientación de nuestra cámara virtual.
4. Espacio de Recorte (Clip Space)
Este es el penúltimo paso antes de que OpenGL tome el control total. Al final de cada ejecución del vertex shader, OpenGL espera que las coordenadas estén en el Espacio de Recorte. Este espacio es un volumen de recorte (llamado "frustum") definido por la Matriz de Proyección. Cualquier vértice que caiga fuera de este volumen será "recortado" o descartado. El objetivo es procesar las coordenadas para que estén en el rango de -1.0 a 1.0, preparándolas para convertirse en NDC. Es aquí donde se aplica la magia de la perspectiva. Las coordenadas en este espacio son de 4D (x, y, z, w), y ese componente 'w' es crucial para la proyección en perspectiva.

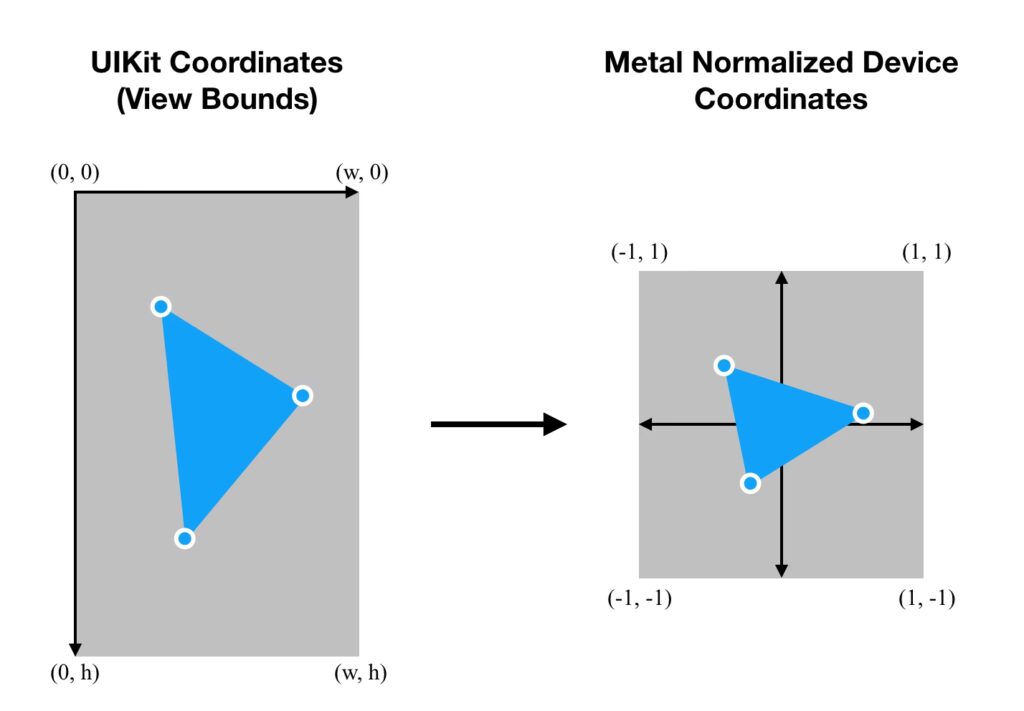

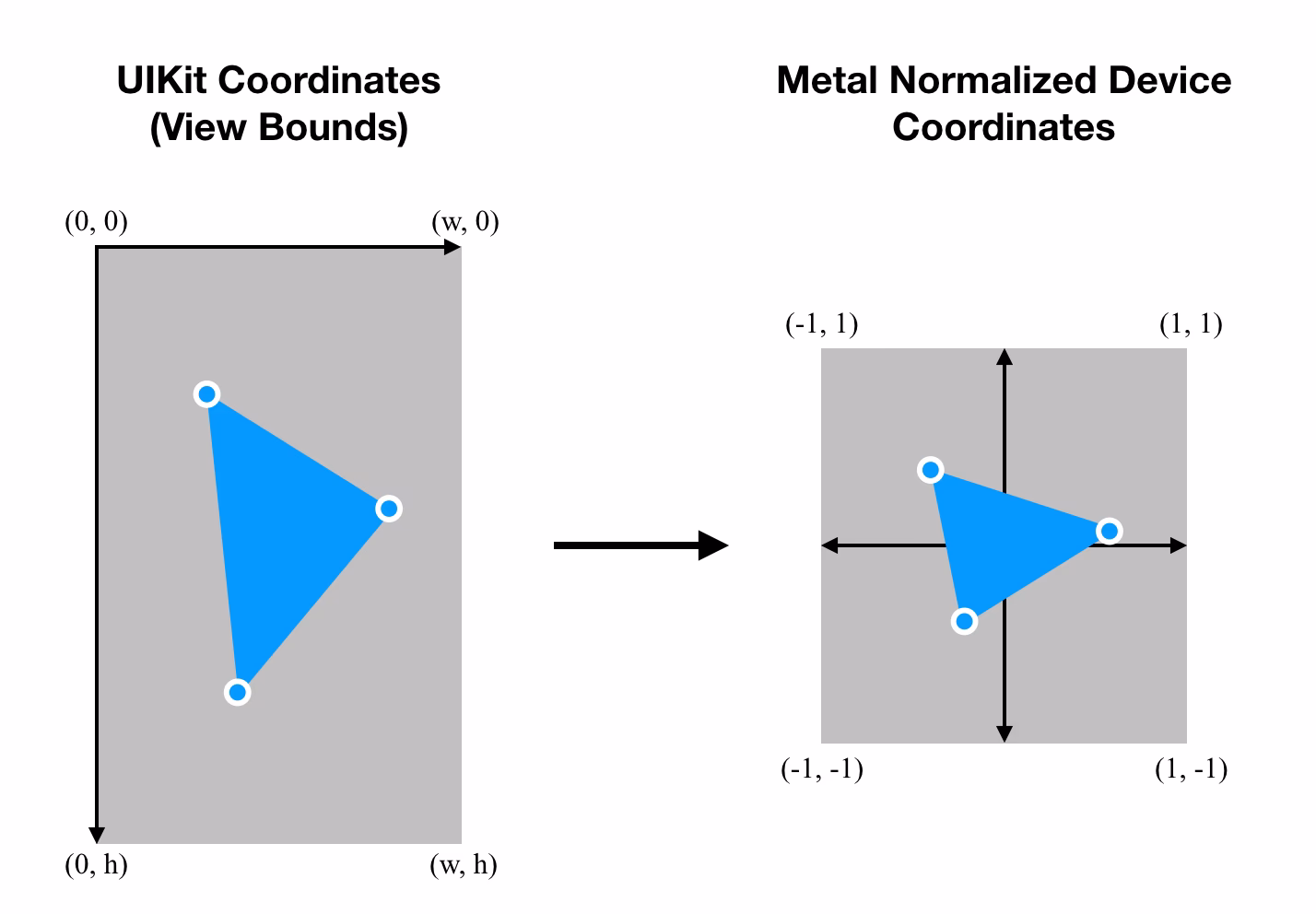

5. Coordenadas Normalizadas de Dispositivo (NDC) y Espacio de Pantalla
Tras el Espacio de Recorte, se realiza una operación automática llamada división de perspectiva. OpenGL divide las componentes x, y, z de las coordenadas por su componente w. Esto transforma las coordenadas de recorte 4D en coordenadas 3D normalizadas (NDC). Este paso es lo que hace que los objetos lejanos parezcan más pequeños. Finalmente, OpenGL realiza la "transformación de viewport", utilizando los parámetros de `glViewport`, para mapear las NDC (el cubo de -1 a 1) a las coordenadas 2D de tu ventana o pantalla. ¡El vértice ha llegado a su destino y está listo para convertirse en un píxel!
Creando la Ventana al Mundo: Tipos de Proyección
La matriz de proyección es la que define la forma de nuestro volumen de visión o frustum. Hay dos tipos principales, cada uno con un propósito muy diferente.
Proyección Ortográfica
Una matriz de proyección ortográfica define un frustum con forma de caja o cubo. No hay perspectiva; los objetos no se hacen más pequeños con la distancia. Mapea directamente las coordenadas dentro de la caja al espacio NDC. Este tipo de proyección es ideal para renderizados en 2D, interfaces de usuario, o aplicaciones de ingeniería y arquitectura donde la distorsión de la perspectiva no es deseable y se necesita preservar las proporciones reales.
Proyección de Perspectiva
Esta es la que imita cómo vemos el mundo real. Define un frustum con forma de pirámide truncada. Los objetos más lejanos al espectador parecen más pequeños. Lo logra manipulando el componente 'w' de las coordenadas del vértice: cuanto más lejos está un vértice, mayor es su valor 'w'. Durante la división de perspectiva (x/w, y/w, z/w), este valor 'w' más grande reduce el tamaño de las coordenadas x e y, creando la ilusión de profundidad. Es la proyección estándar para casi todos los juegos y aplicaciones 3D.
Tabla Comparativa: Ortográfica vs. Perspectiva
| Característica | Proyección Ortográfica | Proyección de Perspectiva |
|---|---|---|
| Forma del Frustum | Caja / Cuboide | Pirámide truncada |
| Efecto de Distancia | Los objetos mantienen su tamaño | Los objetos lejanos parecen más pequeños |
| Componente 'w' | Generalmente se mantiene en 1 | Varía con la distancia a la cámara |
| Casos de Uso | Juegos 2D, UI, CAD, vistas técnicas | Juegos 3D, simulaciones, aplicaciones realistas |
El Desafío de la Profundidad: ¿Quién está Delante de Quién?
Cuando empezamos a renderizar objetos 3D como un cubo, nos encontramos con un problema visual: algunas caras del cubo que deberían estar ocultas se dibujan sobre las que deberían estar visibles. Esto ocurre porque, por defecto, OpenGL dibuja los triángulos en el orden en que los recibe, y el último en dibujarse simplemente sobrescribe lo que había antes, sin tener en cuenta la profundidad.
El Z-Buffer al Rescate
Afortunadamente, OpenGL nos proporciona una solución: el búfer de profundidad, también conocido como z-buffer. Es un búfer que almacena un valor de profundidad (la coordenada z) para cada fragmento. Antes de dibujar un nuevo fragmento, OpenGL compara su valor de profundidad con el que ya está almacenado en el z-buffer. Si el nuevo fragmento está más cerca del espectador (tiene un valor z menor en un sistema diestro), se dibuja y su valor de profundidad actualiza el búfer. Si está detrás, se descarta. Este proceso se llama prueba de profundidad.
Para usarlo, debemos hacer dos cosas:
- Habilitar la prueba de profundidad: Esto se hace una vez, al inicio de nuestro programa, con la llamada `glEnable(GL_DEPTH_TEST);`.
- Limpiar el búfer de profundidad: En cada fotograma, antes de dibujar, debemos limpiar no solo el búfer de color, sino también el de profundidad. `glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);`.
Con la prueba de profundidad habilitada, nuestro cubo 3D se renderizará correctamente, sin importar el orden en que se dibujen sus triángulos.
Preguntas Frecuentes
¿Qué son exactamente las Coordenadas Normalizadas de Dispositivo (NDC)?
Son un sistema de coordenadas cúbico y homogéneo en el que OpenGL opera después de la ejecución del vertex shader y la división de perspectiva. En este espacio, cualquier coordenada visible (x, y, z) se encuentra dentro del rango de -1.0 a 1.0. Es el último paso antes de mapear las coordenadas a los píxeles de la pantalla.
¿Por qué es importante el orden de multiplicación de las matrices?
La multiplicación de matrices no es conmutativa, lo que significa que `A * B` no es lo mismo que `B * A`. El orden correcto para transformar un vértice del espacio local al de recorte es `Proyección * Vista * Modelo * Vértice`. La multiplicación se lee de derecha a izquierda: el vértice primero se transforma por la matriz de modelo, el resultado por la de vista, y finalmente por la de proyección.
¿Qué pasa si un objeto está parcialmente fuera del frustum de recorte?
OpenGL es lo suficientemente inteligente como para manejar esto. Si un primitivo, como un triángulo, está parcialmente dentro y parcialmente fuera del volumen de recorte, OpenGL lo "recortará" (clipping), generando nuevos triángulos más pequeños que encajen perfectamente dentro del volumen visible. Esto asegura que no veamos artefactos extraños en los bordes de la pantalla.
Conclusión: Un Universo en Coordenadas
Comprender la tubería de transformación de coordenadas es uno de los pilares para cualquier desarrollador de gráficos 3D. Este viaje, desde un simple punto en el espacio local hasta un píxel coloreado en la pantalla, es un proceso lógico y potente. Al dominar los roles de los diferentes espacios y las matrices de modelo, vista y proyección, obtienes el control total sobre cómo se presentan tus mundos virtuales. No es solo teoría abstracta; es el lenguaje fundamental con el que le decimos a la GPU cómo construir la realidad que imaginamos.
