El Generador de Funciones: Guía Completa

En el fascinante mundo de la electrónica, existen herramientas que son verdaderos pilares para el diseño, la prueba y la reparación de circuitos. Junto al multímetro y la fuente de poder, hay un dúo dinámico que reina en cualquier laboratorio: el osciloscopio y el generador de funciones. Mientras el primero nos permite 'ver' las señales eléctricas, el segundo es el encargado de 'crearlas'. Es un instrumento versátil y poderoso, capaz de producir una variedad de señales eléctricas con una precisión asombrosa, convirtiéndose en una pieza esencial para cualquier entusiasta o profesional del sector.

Este artículo es una inmersión profunda en el universo de los generadores de funciones. Exploraremos desde su definición más básica y su historia, hasta los diferentes tipos que existen, sus especificaciones más importantes y cómo se utilizan en la práctica. Si alguna vez te has preguntado cómo se prueban los amplificadores de audio o cómo se simulan las señales de un sensor, estás en el lugar correcto. Prepárate para desmitificar este increíble equipo.

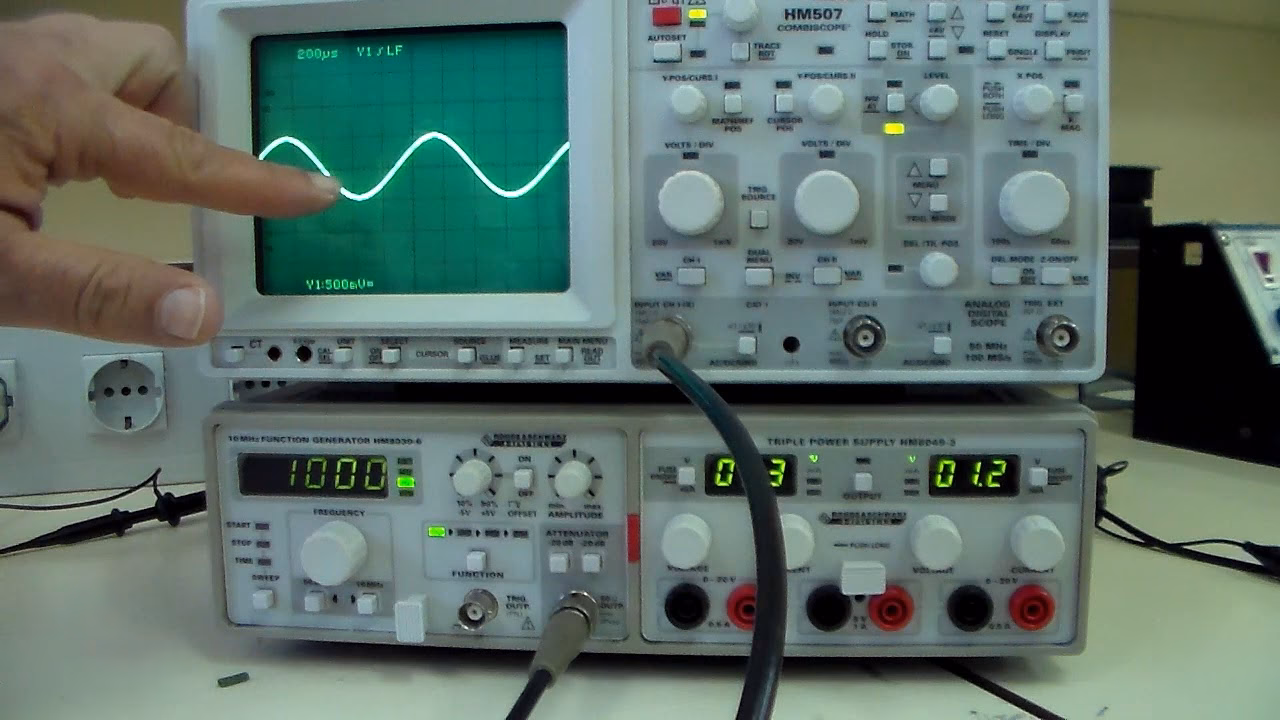

¿Qué es Exactamente un Generador de Funciones?

En esencia, un generador de funciones es un instrumento electrónico que produce diferentes tipos de formas de onda eléctricas de manera repetitiva. Imagínalo como un artista que, en lugar de pinceles y colores, utiliza voltajes y tiempo para dibujar patrones eléctricos precisos. Las salidas más comunes y fundamentales que puede crear son:

• Onda Senoidal: La forma de onda más pura y fundamental, sin armónicos. Es la misma que encontramos en la corriente alterna de nuestros hogares y es crucial para probar sistemas de audio y filtros.
• Onda Cuadrada: Una señal que alterna bruscamente entre dos niveles de voltaje (alto y bajo). Es indispensable para probar circuitos digitales, relojes y sistemas de conmutación.
• Onda Triangular: Una señal que sube y baja su voltaje de forma lineal, creando una forma de triángulo. Es muy útil para pruebas de linealidad en amplificadores y para generar barridos.
• Onda Diente de Sierra: Similar a la triangular, pero con una subida lineal y una caída instantánea (o viceversa). Se utiliza comúnmente en sintetizadores de música y en los circuitos de barrido de osciloscopios analógicos.

La magia de un generador de funciones no reside solo en crear estas formas, sino en el control absoluto que ofrece sobre ellas. El usuario puede ajustar con gran precisión la frecuencia (cuán rápido se repite la onda, medido en Hertz) y la amplitud (el voltaje máximo de la onda), abarcando rangos que van desde una fracción de hercio hasta varios megahercios o incluso gigahercios en equipos más avanzados.

Un Vistazo a la Historia: El Origen de la Precisión

Para apreciar la tecnología actual, es útil mirar hacia atrás. El primer generador de funciones fue desarrollado en la década de 1930 por el ingeniero estadounidense Harold Alden Wheeler. En aquel entonces, su objetivo era crear un dispositivo que pudiera generar señales de prueba estables y precisas para la incipiente industria de la radio y la televisión. Aquellos primeros equipos, aunque revolucionarios, eran limitados: producían principalmente señales de audio de baja frecuencia y eran susceptibles a interferencias.

Con el avance de la electrónica, especialmente tras la invención del transistor y los circuitos integrados, los generadores de funciones evolucionaron drásticamente. Pasaron de ser dispositivos puramente analógicos, basados en osciladores RC y complejos circuitos, a los sofisticados instrumentos digitales que dominan el mercado hoy en día, capaces de generar casi cualquier forma de onda imaginable con una estabilidad y precisión asombrosas.

Tipos de Generadores de Funciones: ¿Cuál es para Ti?

No todos los generadores de funciones son iguales. Se pueden clasificar según su tecnología interna o sus capacidades. Comprender estas diferencias es clave para elegir el adecuado para cada necesidad.

Analógicos vs. Digitales

Esta es la distinción más fundamental y se basa en cómo se genera internamente la señal. Aquí tienes una tabla comparativa para aclarar sus diferencias:

Clasificación por Funcionalidad

• Generador Convencional: Es el tipo más básico. Genera las formas de onda periódicas estándar (senoidal, cuadrada, triangular). Son perfectos para la educación y para tareas de reparación generales.
• Generador de Funciones Arbitrario (AFG): Un salto cualitativo. Además de las ondas estándar, un AFG puede generar formas de onda personalizadas definidas por el usuario. Esto se logra cargando una serie de puntos de datos en su memoria, permitiendo replicar señales del mundo real, como las de un electrocardiograma, vibraciones de un motor o señales de comunicación complejas.
• Generador Vectorial o de RF: Son instrumentos de alta gama especializados en la generación de señales de alta frecuencia (Radiofrecuencia). Se utilizan en telecomunicaciones, para probar sistemas inalámbricos, Wi-Fi, Bluetooth y telefonía móvil, ya que pueden generar señales con modulaciones complejas como QAM o PSK.

Aplicaciones Clave: ¿Para Qué Sirve?

La versatilidad del generador de funciones le abre las puertas a un sinfín de aplicaciones en múltiples campos:

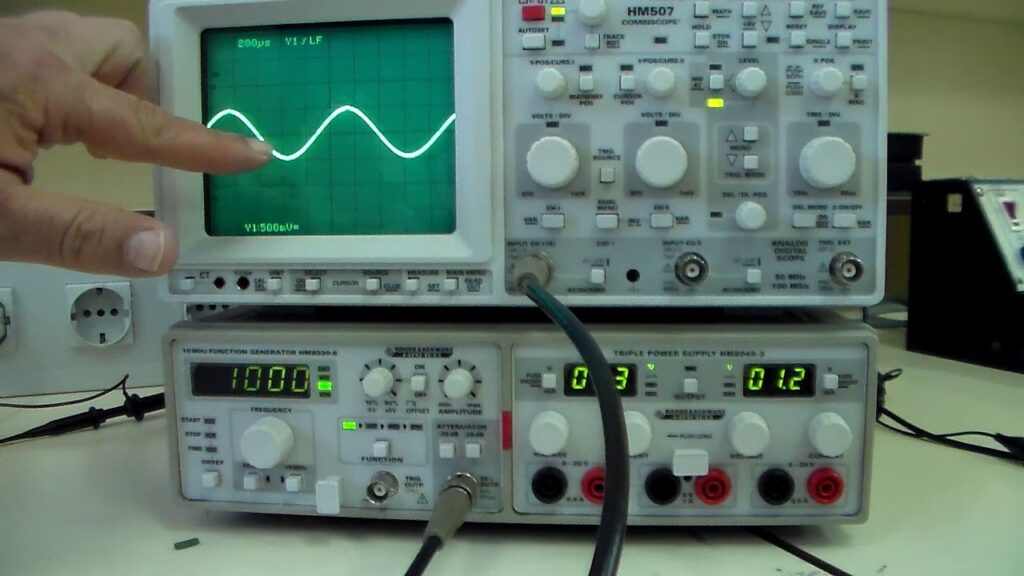

• Prueba y Medición: Su uso más común. Se inyecta una señal conocida en un circuito (por ejemplo, un amplificador) y se observa la salida con un osciloscopio para verificar su comportamiento, ganancia, respuesta en frecuencia o distorsión.
• Diseño y Desarrollo de Circuitos: Permite a los ingenieros simular diferentes tipos de señales de entrada para validar sus diseños antes de la producción final.
• Reparación de Equipos: Ayuda a los técnicos a rastrear fallas en un circuito inyectando señales en diferentes etapas para ver dónde se interrumpe o se degrada la señal.
• Educación: Es una herramienta de enseñanza fundamental para que los estudiantes de electrónica comprendan de forma práctica las propiedades de las señales eléctricas.
• Comunicaciones: Se utiliza para probar y desarrollar sistemas de comunicación, simulando las señales que se transmitirán y recibirán.

Los Controles Esenciales: Dominando tu Generador

Aunque los paneles pueden variar entre modelos, la mayoría de los generadores de funciones comparten un conjunto de controles básicos:

• Selector de Forma de Onda: Botones dedicados para elegir entre onda senoidal, cuadrada, triangular, etc.
• Ajuste de Frecuencia: Usualmente un dial giratorio o un teclado numérico. A menudo hay un control "grueso" (coarse) para saltos grandes de frecuencia y uno "fino" (fine) para el ajuste preciso.
• Control de Amplitud: Permite ajustar el voltaje de la señal de salida, normalmente expresado en voltios pico a pico (Vpp).
• Offset de DC (Compensación de CC): Este control permite añadir un componente de corriente continua a la señal de salida, desplazándola hacia arriba o hacia abajo en el eje de voltaje.
• Ciclo de Trabajo (Duty Cycle): Específico para las ondas cuadradas o de pulso, este control ajusta el porcentaje de tiempo que la señal permanece en su nivel alto dentro de un ciclo. Un 50% corresponde a una onda cuadrada perfecta.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre un generador de señal y un generador de funciones?

Los términos a menudo se usan indistintamente, pero hay una sutil diferencia. "Generador de señal" es una categoría más amplia que incluye a los generadores de funciones. Un generador de funciones se especializa en las formas de onda mencionadas (seno, cuadrada, etc.). Otros generadores de señal pueden ser más específicos, como un generador de RF que solo produce ondas senoidales de alta frecuencia, o un generador de pulsos que se especializa en crear pulsos muy precisos.

¿Puedo usar un generador de funciones sin un osciloscopio?

Sí, pero su utilidad se reduce drásticamente. Puedes usarlo para inyectar una señal de audio en un altavoz y escucharla, por ejemplo. Sin embargo, su verdadero poder se desata cuando se combina con un osciloscopio, que te permite ver exactamente cómo responde un circuito a la señal que estás generando. Son el equipo de trabajo perfecto.

¿Qué es el "bloqueo de fase" (phase locking)?

Es una característica avanzada que permite a un generador de funciones sincronizar su señal de salida con una señal externa de referencia. Esto es extremadamente útil para crear señales complejas combinando la salida de dos o más generadores, o para asegurar que la frecuencia de salida tenga la misma estabilidad ultra alta que un estándar de frecuencia atómico, por ejemplo.

Conclusión

El generador de funciones es mucho más que una simple caja que produce ondas. Es una fuente controlada y precisa de estímulos eléctricos que nos permite interrogar, probar y entender el comportamiento de los circuitos electrónicos. Desde los modelos analógicos más sencillos hasta los sofisticados generadores arbitrarios digitales, este instrumento ha sido y sigue siendo una piedra angular en la innovación y el desarrollo tecnológico. Dominar su uso no solo facilita el trabajo en el laboratorio, sino que abre una nueva dimensión de posibilidades para la experimentación y el descubrimiento en el apasionante campo de la electrónica.
