Viewport y Matriz de Vista: Tu Cámara 3D

Adentrarse en el mundo del desarrollo de videojuegos en 3D es una aventura fascinante, pero también puede ser abrumadora. Entre la infinidad de conceptos técnicos, hay tres que suelen generar una gran confusión inicial: la Matriz de Vista (View Matrix), la Matriz de Proyección (Projection Matrix) y el Viewport. A menudo se mezclan, se usan indistintamente o se malinterpretan, llevando a horas de frustración frente al código. Pero no te preocupes, no estás solo. Incluso los desarrolladores con años de experiencia repasan estos fundamentos constantemente. En este artículo, vamos a desmitificar estos tres pilares de la renderización 3D, usando una analogía sencilla que te permitirá visualizarlos y entender de una vez por todas cómo trabajan juntos para llevar tu mundo virtual a la pantalla del jugador.

El Escenario: Tu Mundo Virtual

Antes de nada, partamos de la base. Has creado un mundo en 3D. Está lleno de modelos, personajes, terrenos y objetos. Este mundo existe en un sistema de coordenadas propio, conocido como "espacio del mundo" (World Space). Cada objeto tiene su propia posición, rotación y escala dentro de este universo. El problema es que el ordenador no sabe cómo mostrárselo al jugador. ¿Desde qué punto de vista? ¿Qué parte del mundo es visible? ¿Y en qué parte de la ventana del juego debe dibujarse? Para responder a estas preguntas, necesitamos montar nuestra cámara virtual.

La Matriz de Vista (View Matrix): ¿Dónde y Hacia Dónde Miramos?

Piensa en la Matriz de Vista como el acto de posicionar y orientar tu cámara en el mundo real. Es la primera y más fundamental decisión que tomas como "director de fotografía" de tu juego.

• Posición: ¿Dónde está la cámara? ¿Está en lo alto de una torre, a ras de suelo siguiendo al personaje, o volando libremente por el escenario? Esta es la componente de traslación de la matriz.
• Orientación: ¿Hacia dónde apunta la cámara? ¿Está mirando al norte, hacia el enemigo, o directamente hacia abajo? Esta es la componente de rotación de la matriz.

La Matriz de Vista, por lo tanto, define la posición y la orientación de nuestra cámara virtual dentro del espacio del mundo. Sin embargo, aquí viene un detalle técnico crucial que suele confundir: la Matriz de Vista no mueve la cámara, sino que transforma el mundo entero para que se coloque frente a una cámara que siempre está fija en el origen (0,0,0) y mirando en una dirección estándar. Técnicamente, es la matriz inversa a la matriz de transformación del objeto cámara en el mundo. ¿Por qué esta complicación? Porque para el motor gráfico es mucho más sencillo realizar todos los cálculos posteriores (como la proyección) si asume que la cámara nunca se mueve de su punto de origen. Así, en lugar de mover la cámara a la derecha, movemos el mundo entero a la izquierda. El resultado visual es exactamente el mismo, pero los cálculos se simplifican enormemente.

La Matriz de Proyección (Projection Matrix): El Lente de la Cámara

Una vez que hemos decidido dónde colocar y hacia dónde apuntar nuestra cámara (Matriz de Vista), necesitamos decidir qué tipo de "lente" vamos a usar. Esto es exactamente lo que hace la Matriz de Proyección. Define el volumen de espacio 3D que será visible y cómo se aplanará en una imagen 2D.

Este volumen visible tiene forma de pirámide truncada, y se conoce como frustum. Todo lo que quede dentro de este frustum será renderizado; todo lo que quede fuera será descartado (clipping). La Matriz de Proyección se configura con varios parámetros:

• Campo de Visión (Field of View - FOV): Es el ángulo de apertura de la cámara. Un FOV alto es como un lente "gran angular", que captura una vista panorámica y amplia, ideal para juegos de disparos en primera persona. Un FOV bajo es como un "teleobjetivo", que acerca la vista a objetos lejanos, útil para la mira de un francotirador.
• Relación de Aspecto (Aspect Ratio): Es la proporción entre el ancho y el alto de la vista. Debe coincidir con la relación de aspecto de tu ventana de juego (por ejemplo, 16:9 para una resolución de 1920x1080) para evitar que la imagen se vea estirada o aplastada.
• Plano de recorte cercano (Near Clipping Plane): La distancia mínima a la cámara a la que un objeto puede estar para ser dibujado. Cualquier objeto más cercano será invisible. Esto evita que objetos que se metan "dentro" de la cámara se rendericen incorrectamente.
• Plano de recorte lejano (Far Clipping Plane): La distancia máxima a la cámara a la que un objeto puede estar para ser dibujado. Cualquier objeto más lejano no se verá. Es fundamental para el rendimiento, ya que le dice al motor que no malgaste recursos dibujando montañas que están a cientos de kilómetros.

En esencia, la Matriz de Proyección toma todo el espacio 3D contenido dentro del frustum y lo deforma y aplasta en un cubo estandarizado (llamado Coordenadas de Dispositivo Normalizadas o NDC), donde los ejes X, Y y Z van de -1 a 1. Este cubo es el paso intermedio antes de llegar a la pantalla. Le da a la imagen la sensación de perspectiva, haciendo que los objetos lejanos parezcan más pequeños que los cercanos.

El Viewport: Nuestro Lienzo Digital

Ya hemos posicionado la cámara (View) y definido qué es lo que ve (Projection). Ahora solo nos falta el último paso: ¿en qué parte de la ventana del juego vamos a dibujar esa imagen? Eso es el Viewport.

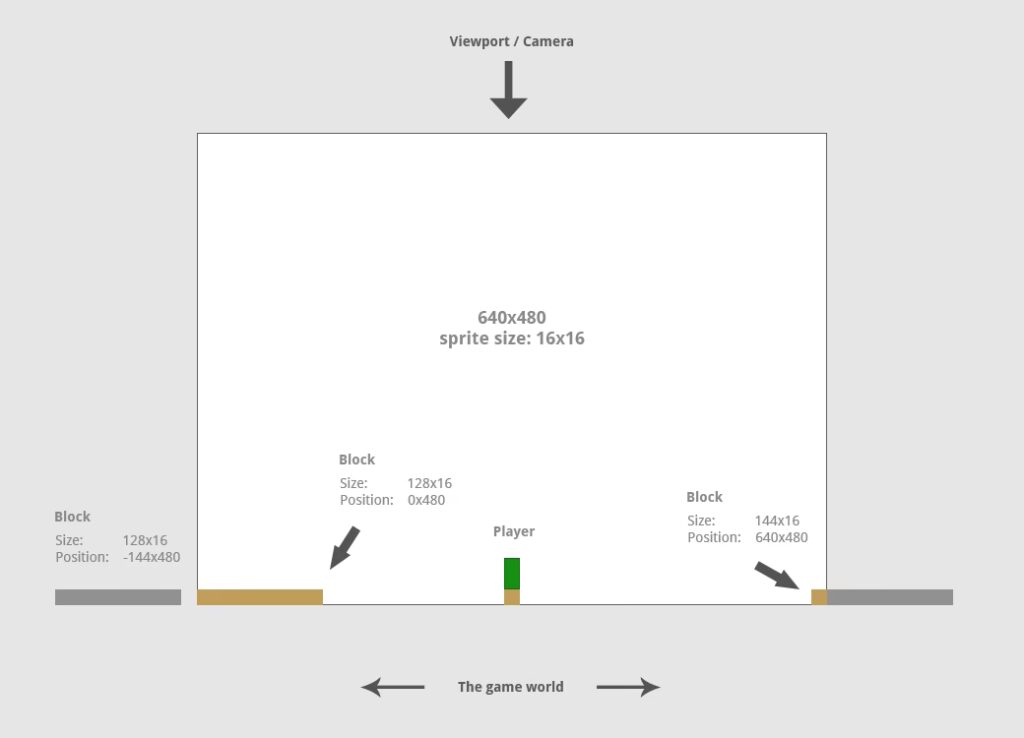

El Viewport es, simplemente, el rectángulo 2D en tu ventana (o superficie de renderizado) donde se mostrará la imagen final. No es un concepto 3D. Es un área definida en coordenadas de píxeles. Por ejemplo, en una ventana de 1920x1080, podrías definir un viewport que ocupe toda la ventana (x=0, y=0, ancho=1920, alto=1080). O podrías definir cuatro viewports más pequeños para crear un juego de pantalla partida para cuatro jugadores. Cada viewport tomaría el cubo NDC (-1 a 1) generado por la Matriz de Proyección y lo estiraría para que encaje perfectamente en su área de píxeles designada.

Es crucial entender que la cámara no tiene un "tamaño en píxeles". La cámara, a través de la proyección, captura una porción del mundo 3D. El Viewport es el lienzo 2D final, medido en píxeles, sobre el que se pinta esa captura.

Tabla Comparativa de Conceptos

Preguntas Frecuentes (FAQ)

¿La cámara tiene un tamaño en píxeles, como 1024x768?

No, y esta es una de las confusiones más comunes. La cámara virtual no tiene dimensiones en píxeles. El "campo de visión" de la cámara se define por la Matriz de Proyección (a través del FOV y la relación de aspecto). El tamaño en píxeles lo define el Viewport, que es el área de la pantalla donde se dibujará el resultado. Puedes proyectar una vista de alta definición en un viewport muy pequeño, o viceversa.

¿Qué pasa si la relación de aspecto de mi proyección y mi viewport no coinciden?

La imagen se verá distorsionada. Si tu viewport es más ancho que la relación de aspecto de tu proyección, la imagen se estirará horizontalmente. Si es más alto, se estirará verticalmente. Por eso es una práctica estándar actualizar siempre la relación de aspecto de la Matriz de Proyección cada vez que la ventana del juego cambia de tamaño, para que coincida con la nueva relación de aspecto del viewport.

¿Es la Matriz de Vista lo mismo que el Viewport?

No, en absoluto. La Matriz de Vista opera en el mundo 3D, definiendo la perspectiva y el punto de vista. El Viewport es un simple rectángulo 2D en tu pantalla, definido en píxeles, que actúa como destino final del renderizado.

¿Por qué se usa la matriz inversa para la Matriz de Vista?

Como se mencionó, es por eficiencia y simplicidad computacional. Es más fácil para la pipeline gráfica aplicar una transformación a todos los objetos del mundo para ponerlos frente a una cámara estática, que mover la cámara y recalcular su relación con cada objeto individualmente. El resultado visual es idéntico, pero el proceso interno es mucho más limpio y estandarizado.

Dominar la interacción entre la Matriz de Vista, la Matriz de Proyección y el Viewport es un paso de gigante en tu camino como desarrollador de juegos. Es la base para controlar lo que el jugador ve y cómo lo ve. Una vez que interiorizas esta analogía de la cámara, el lente y el lienzo, tendrás el poder de crear cualquier tipo de perspectiva, desde claustrofóbicos juegos de terror hasta épicas vistas de mundos abiertos.
