Oclusión Ambiental: El Secreto del Realismo 3D

En el vasto universo del arte 3D y el desarrollo de videojuegos, existen técnicas que, aunque sutiles, marcan una diferencia abismal en la calidad visual final de un proyecto. Una de las más fundamentales y a menudo malinterpretadas es la Oclusión Ambiental, o Ambient Occlusion (AO). Este mapa de texturas es el responsable de añadir esa profundidad y realismo que hace que los objetos se sientan asentados en su entorno, creando sombras suaves y naturales en áreas donde la luz ambiental tiene dificultades para llegar. Es como la diferencia entre un objeto que parece flotar en el espacio y uno que realmente pertenece a la escena. En este artículo, desglosaremos todo lo que necesitas saber sobre los mapas AO, desde su concepto básico hasta las técnicas más avanzadas para su creación y aplicación.

¿Qué es Exactamente un Mapa de Oclusión Ambiental?

Para entenderlo de forma sencilla, un mapa de Oclusión Ambiental simula el sombreado suave que se produce en un modelo como si estuviera iluminado uniformemente desde todas las direcciones, similar a un día nublado. No se trata de las sombras duras y definidas que proyecta una fuente de luz directa (como el sol), sino de las áreas de contacto y las grietas donde la luz ambiental es ocluida o bloqueada por la propia geometría del objeto. Piensa en las esquinas de una habitación, el pliegue de una tela o el área donde una taza se apoya sobre una mesa; todas esas zonas son naturalmente un poco más oscuras. El mapa AO captura precisamente esa información.

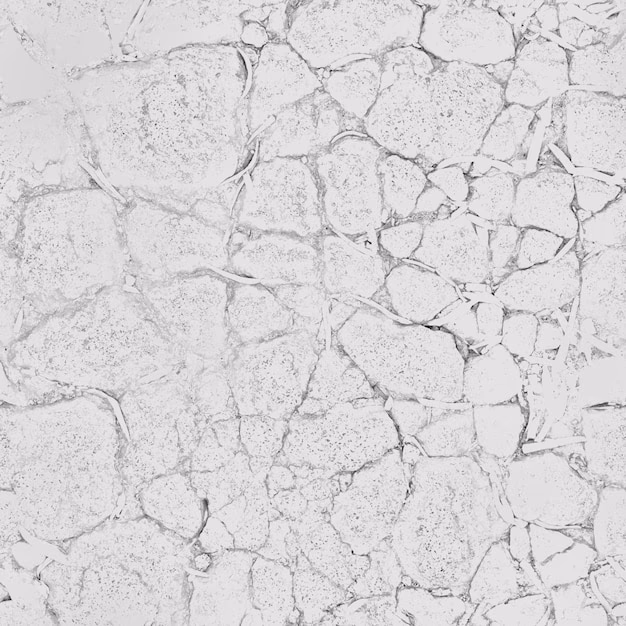

Este mapa es generalmente una textura en escala de grises, donde el blanco puro indica que una superficie recibe el 100% de la luz ambiental, y el negro puro indica que está completamente ocluida. Los tonos de gris intermedios representan niveles variables de oclusión. El resultado final es una sensación de volumen y detalle mucho mayor, haciendo que las pequeñas hendiduras y los detalles complejos resalten de manera creíble.

Es importante no confundirlo con otros mapas similares pero con propósitos más específicos, como:

• Cavity Map (Mapa de Cavidades): Se enfoca en resaltar detalles mucho más finos y pequeños, como poros, arañazos o las grietas entre los ladrillos.
• Curvature Map (Mapa de Curvatura): Define los bordes de un objeto, distinguiendo entre áreas cóncavas y convexas, muy útil para simular desgaste en los bordes.
• Dirt Map (Mapa de Suciedad): Se utiliza para simular la acumulación de suciedad y polvo en las grietas y áreas ocluidas.

Métodos de Creación y Almacenamiento de AO

La Oclusión Ambiental no es algo que se pinte a mano desde cero normalmente. Se genera a través de procesos de cálculo que simulan el comportamiento de la luz. Veamos los métodos más comunes.

1. El Horneado (Baking)

El método más extendido es el "horneado" o baking. Este es un proceso offline (no en tiempo real) donde se utiliza un modelo de alta resolución (high-poly) para calcular la información de oclusión y proyectarla sobre una textura para un modelo de baja resolución (low-poly), que es el que se usará finalmente en el juego. El proceso consiste en lanzar miles o millones de rayos desde cada punto de la superficie del modelo de baja resolución para ver cuántos de ellos chocan con la geometría del modelo de alta resolución. Cuantos más rayos son bloqueados, más oscura será esa zona en el mapa AO.

2. Almacenamiento y Aplicación

Una vez horneado, el mapa AO puede almacenarse y utilizarse de varias maneras:

• Como Textura Separada: En los flujos de trabajo modernos de renderizado basado en físicas (PBR), el mapa AO se mantiene como una textura independiente. Dado que es una imagen en escala de grises, a menudo se empaqueta en uno de los canales (Rojo, Verde o Azul) de otra textura (como el mapa de rugosidad o metalicidad) para ahorrar memoria. Esto se conoce como "channel packing".
• Integrado en el Mapa Difuso/Albedo: Una práctica antigua, común en motores de juego más viejos, era multiplicar el mapa AO directamente sobre el mapa de color (difuso). Esto ahorraba una textura, pero es incorrecto desde el punto de vista de la iluminación física, ya que las sombras de oclusión aparecen incluso bajo luz directa intensa, lo cual no es realista. Un mapa AO solo debería afectar a la iluminación ambiental/indirecta, no a la directa ni a la especular.
• En los Colores de Vértice (Vertex Colors): En lugar de una textura, la información de oclusión se puede hornear directamente en los vértices del modelo. Este método es muy eficiente en términos de rendimiento y memoria, pero la resolución del efecto está limitada por la densidad de la malla del modelo. Es ideal para objetos simples o para optimizar el rendimiento en plataformas móviles.

3. Screen Space Ambient Occlusion (SSAO)

A diferencia del horneado, el SSAO es una técnica en tiempo real que se ejecuta como un efecto de post-procesado. Analiza el buffer de profundidad de la escena (la información de cuán lejos está cada píxel de la cámara) para calcular la oclusión dinámicamente en cada fotograma. Su gran ventaja es que funciona con objetos dinámicos y no requiere pre-cálculos ni UVs especiales. Sin embargo, tiene sus desventajas: es menos preciso que el AO horneado, puede generar artefactos (como halos oscuros alrededor de los objetos) y consume recursos de la tarjeta gráfica.

El Problema de la Geometría Flotante y Cómo Solucionarlo

Un desafío común durante el proceso de horneado surge de la "geometría flotante". Al crear un modelo de alta resolución, los artistas a menudo colocan pequeños detalles (tornillos, paneles, etc.) como piezas separadas que "flotan" ligeramente por encima de la superficie principal, en lugar de modelarlos como parte de una única malla continua. Esto es mucho más rápido y eficiente.

El problema es que, durante el horneado del AO, estos elementos flotantes proyectan sombras grandes y poco naturales sobre la superficie de abajo. Afortunadamente, existen varias técnicas para mitigar este efecto no deseado, que varían según el software utilizado (como 3ds Max, Maya, Blender o Substance Painter).

• Desactivar la Proyección de Sombras: La solución más simple en muchos programas es seleccionar los objetos flotantes y desactivar su capacidad para proyectar sombras en las propiedades del objeto antes de hornear.
• Ajustar la Distancia Máxima del Rayo: Herramientas como Mental Ray o Marmoset Toolbag permiten establecer una "distancia máxima" para los rayos de oclusión. Si se establece un valor pequeño, los rayos no viajarán lo suficientemente lejos como para que el objeto flotante proyecte una sombra sobre la superficie inferior, pero sí lo suficiente como para crear oclusión en las áreas de contacto y grietas cercanas.
• Utilizar Nombres de Malla Coincidentes: Softwares como Substance Painter o Marmoset Toolbag tienen una función de horneado por nombre de malla. Si nombras las partes del modelo low-poly y high-poly con sufijos coincidentes (ej. `brazo_low` y `brazo_high`), el horneador solo considerará la malla `_high` correspondiente para hornear sobre la malla `_low`, ignorando las demás y evitando proyecciones de sombras no deseadas entre partes no relacionadas.

Tabla Comparativa de Métodos de AO

Para aclarar las diferencias, aquí tienes una tabla que resume los principales métodos de Oclusión Ambiental:

Preguntas Frecuentes (FAQ) sobre Mapas AO

¿El mapa AO es lo mismo que un mapa de sombras?

No. Un mapa de sombras es generado por una fuente de luz específica y direccional, creando sombras duras y definidas. Un mapa de Oclusión Ambiental, en cambio, simula el bloqueo de la luz ambiental no direccional, resultando en sombras suaves y sutiles en las grietas y áreas de contacto, independientemente de dónde provenga la luz principal.

¿Por qué mi mapa AO se ve manchado o con artefactos?

Las causas más comunes son: un número bajo de rayos durante el horneado (lo que genera ruido), problemas con la geometría flotante, UVs que se superponen o una jaula de proyección (projection cage) mal configurada que no envuelve correctamente el modelo.

¿Siempre necesito un mapa de AO?

En la mayoría de los flujos de trabajo de juegos en tiempo real, sí, es casi indispensable para lograr un buen nivel de realismo. Sin embargo, en renderizado offline de altísima calidad con soluciones de iluminación global (Global Illumination) muy avanzadas, el propio motor de render puede calcular esta oclusión de forma tan precisa que un mapa pre-horneado se vuelve redundante.

¿Puedo pintar o editar mi mapa de AO a mano?

¡Absolutamente! Es una práctica muy común que los artistas editen manualmente los mapas AO horneados para limpiar pequeños errores, eliminar sombras no deseadas en partes móviles de un personaje (como las axilas) o para exagerar artísticamente ciertos detalles y guiar la atención del espectador.

En conclusión, la Oclusión Ambiental es mucho más que una simple capa de sombreado. Es una herramienta poderosa que insufla vida y credibilidad a los mundos virtuales. Comprender sus diferentes tipos, sus métodos de creación y sus aplicaciones correctas es un paso fundamental para cualquier artista 3D que busque llevar la calidad de su trabajo al siguiente nivel. La próxima vez que admires el realismo de un videojuego, presta atención a esas sombras suaves en las esquinas; es el trabajo silencioso pero crucial del mapa de AO.
